En el mundo de la electrónica, las placas de circuito impreso (PCB) desempeñan un papel crucial al proporcionar una plataforma para la interconexión de componentes electrónicos. A lo largo de los años, los avances tecnológicos han propiciado el desarrollo de diversos tipos de PCB, incluyendo las PCB con núcleo metálico. En este artículo, profundizaremos en el mundo de las PCB con núcleo metálico, comprendiendo su definición, tipos, ventajas y aplicaciones.
Las PCB con núcleo metálico, también conocidas como PCB de núcleo metálico (MCPCB), son un tipo especializado de PCB que incorpora una capa base metálica en su construcción. A diferencia de las PCB tradicionales, que utilizan sustratos rígidos o flexibles de materiales como FR-4 o poliimida, las PCB con núcleo metálico utilizan metales como el aluminio o el cobre como material del núcleo. La capa base metálica proporciona una mejor conductividad térmica y una mayor resistencia mecánica.Las diferencias entre la PCB con núcleo metálico y la PCB FR-4 tradicional (basada en resina epoxi reforzada con fibra de vidrio)
Composición del material: La PCB con núcleo metálico utiliza un sustrato metálico, generalmente aluminio o cobre, mientras que la PCB FR-4 utiliza fibra de vidrio y resina. Esta diferencia de material afecta directamente el rendimiento y las características de la PCB. Capacidad de gestión térmica: La PCB con núcleo metálico destaca por su conductividad térmica gracias a su sustrato metálico, lo que permite una disipación térmica eficaz. Esto proporciona una ventaja en aplicaciones de alta potencia y sensibles al calor. Por el contrario, la PCB FR-4 tiene una capacidad de gestión térmica menor y puede requerir soluciones adicionales de disipación térmica. Propiedades eléctricas: El sustrato metálico de la PCB con núcleo metálico presenta una buena conductividad eléctrica, lo que reduce la impedancia y la interferencia de ruido en la transmisión de la señal. En comparación, la PCB FR-4 tiene una conductividad menor, lo que podría requerir un diseño de capas más complejo y medidas de integridad de la señal para garantizar el rendimiento eléctrico. Resistencia mecánica: Gracias a las ventajas del sustrato metálico, la PCB con núcleo metálico suele poseer mayor resistencia mecánica y resistencia a los impactos, soportando mejor las vibraciones y los impactos. La PCB FR-4, por otro lado, es frágil y puede requerir medidas de protección mecánica adicionales en ciertos entornos de aplicación. Complejidad de fabricación: Debido a la naturaleza única del sustrato metálico, el proceso de fabricación de PCB con núcleo metálico es complejo y requiere procesos y equipos especiales para la unión y el procesamiento del metal con otras capas. Por el contrario, la PCB FR-4 sigue procesos de fabricación estándar establecidos, lo que resulta en una menor complejidad.Los tipos de PCB con núcleo metálico:
Las PCB con núcleo metálico son un tipo especial de placa de circuito impreso que ofrece un rendimiento y ventajas únicos al incorporar una capa base metálica en su construcción. A continuación, se presentan algunos tipos comunes de PCB con núcleo metálico:

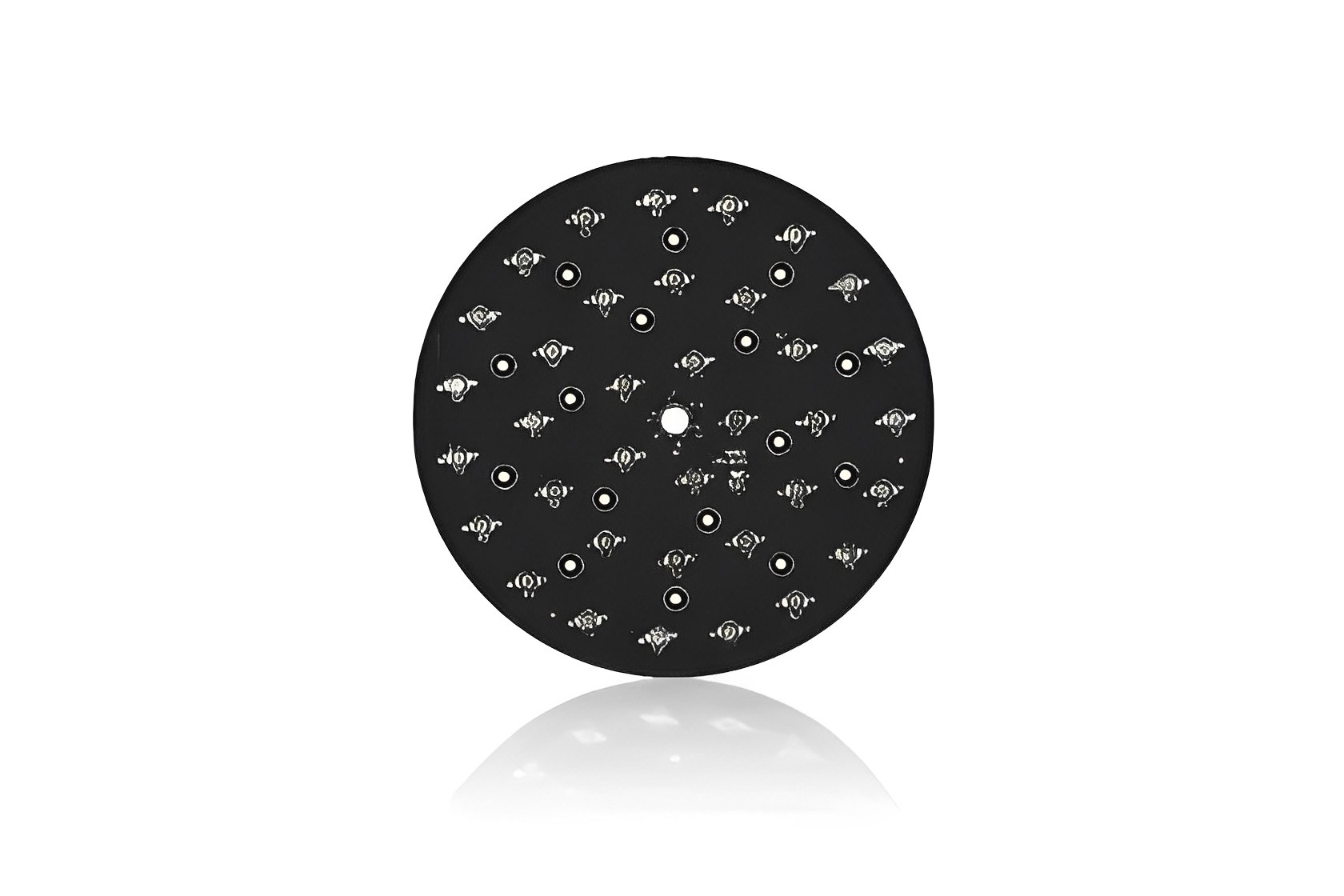

PCB de aluminio: Las PCB de aluminio son el tipo de PCB con núcleo metálico más común y ampliamente utilizado. Utilizan aluminio como material base, lo que proporciona una excelente conductividad térmica y resistencia mecánica. Las PCB de aluminio suelen ser adecuadas para aplicaciones de alimentación general, iluminación LED y disipadores de calor electrónicos.

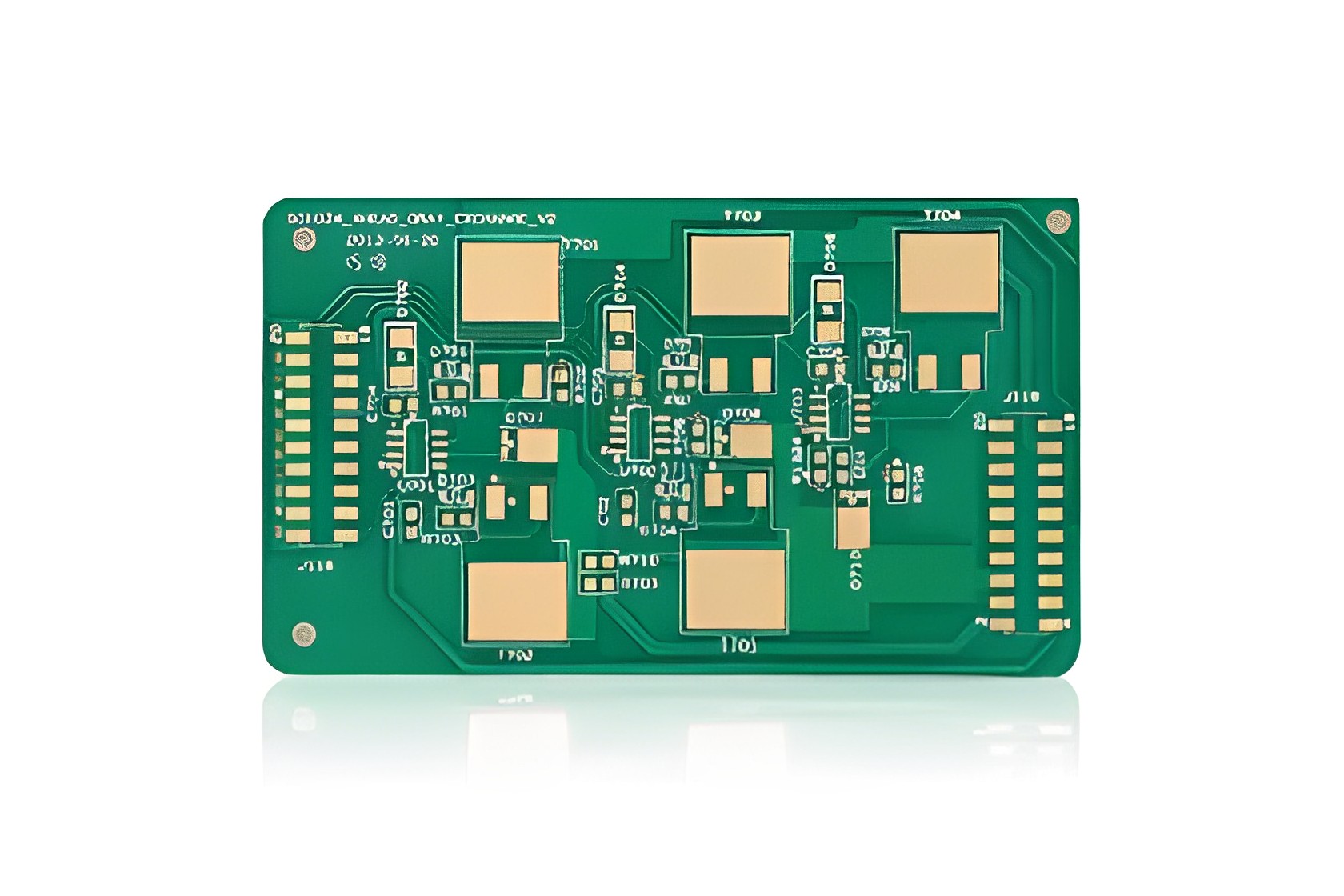

PCB de cobre: Las PCB de cobre son otro tipo común de PCB con núcleo metálico. En comparación con las PCB de aluminio, las PCB de cobre tienen mayor conductividad térmica y eléctrica, lo que las hace más adecuadas para aplicaciones de alta potencia y circuitos de alta frecuencia. Las PCB de cobre se utilizan comúnmente en amplificadores de potencia, equipos de comunicación de alta velocidad y dispositivos electrónicos de radiofrecuencia. PCB de hierro: Las PCB de hierro son menos utilizadas, pero aún tienen aplicaciones específicas. Las PCB de hierro tienen mayor permeabilidad magnética, lo que las hace adecuadas para componentes y sensores magnéticos en aplicaciones especializadas. PCB de níquel: Las PCB de níquel ofrecen buena resistencia a la corrosión y estabilidad a altas temperaturas, lo que las hace populares para aplicaciones con requisitos ambientales especiales. Se utilizan comúnmente en dispositivos electrónicos aeroespaciales, militares y de alta temperatura. PCB de aleación: Las PCB de aleación son un tipo de PCB con núcleo metálico que combina diferentes metales. Ajustando la composición de la aleación, se pueden lograr requisitos de rendimiento específicos. Las PCB de aleación se utilizan en aplicaciones especializadas, como dispositivos electrónicos de alta densidad de potencia y componentes electrónicos en entornos especiales. Es importante destacar que existen diferentes tipos de PCB con núcleo metálico adecuados para diferentes aplicaciones y entornos. La elección del tipo adecuado depende de los requisitos específicos del proyecto, como la demanda de energía, las necesidades de gestión térmica y la compatibilidad electromagnética. Los ingenieros de diseño suelen seleccionar el tipo de PCB con núcleo metálico más adecuado según los requisitos y limitaciones del proyecto para garantizar un rendimiento y una fiabilidad óptimos.
Una de las principales ventajas de las PCB con núcleo metálico es su excelente capacidad de gestión térmica. El núcleo metálico permite una disipación eficiente del calor generado por los componentes de potencia, lo que previene el sobrecalentamiento y mejora la fiabilidad general del sistema. Las PCB con núcleo metálico son ideales para aplicaciones de alta potencia gracias a su conductividad térmica superior. Admiten corrientes más altas y disipan el calor con mayor eficacia, lo que las hace ideales para dispositivos electrónicos de potencia, sistemas de iluminación LED y aplicaciones automotrices. Las PCB con núcleo metálico ofrecen una solución ligera y compacta para ensambles electrónicos. El uso de núcleos metálicos permite reducir el grosor de la placa a la vez que mantiene la integridad estructural, lo que permite a los diseñadores crear productos más compactos y compactos. Las PCB con núcleo metálico presentan una excelente resistencia mecánica y durabilidad, lo que las hace resistentes a la deformación y el agrietamiento. Esto garantiza la fiabilidad y la longevidad de los dispositivos electrónicos incluso en condiciones de funcionamiento adversas.Aplicaciones de PCB con núcleo metálico:

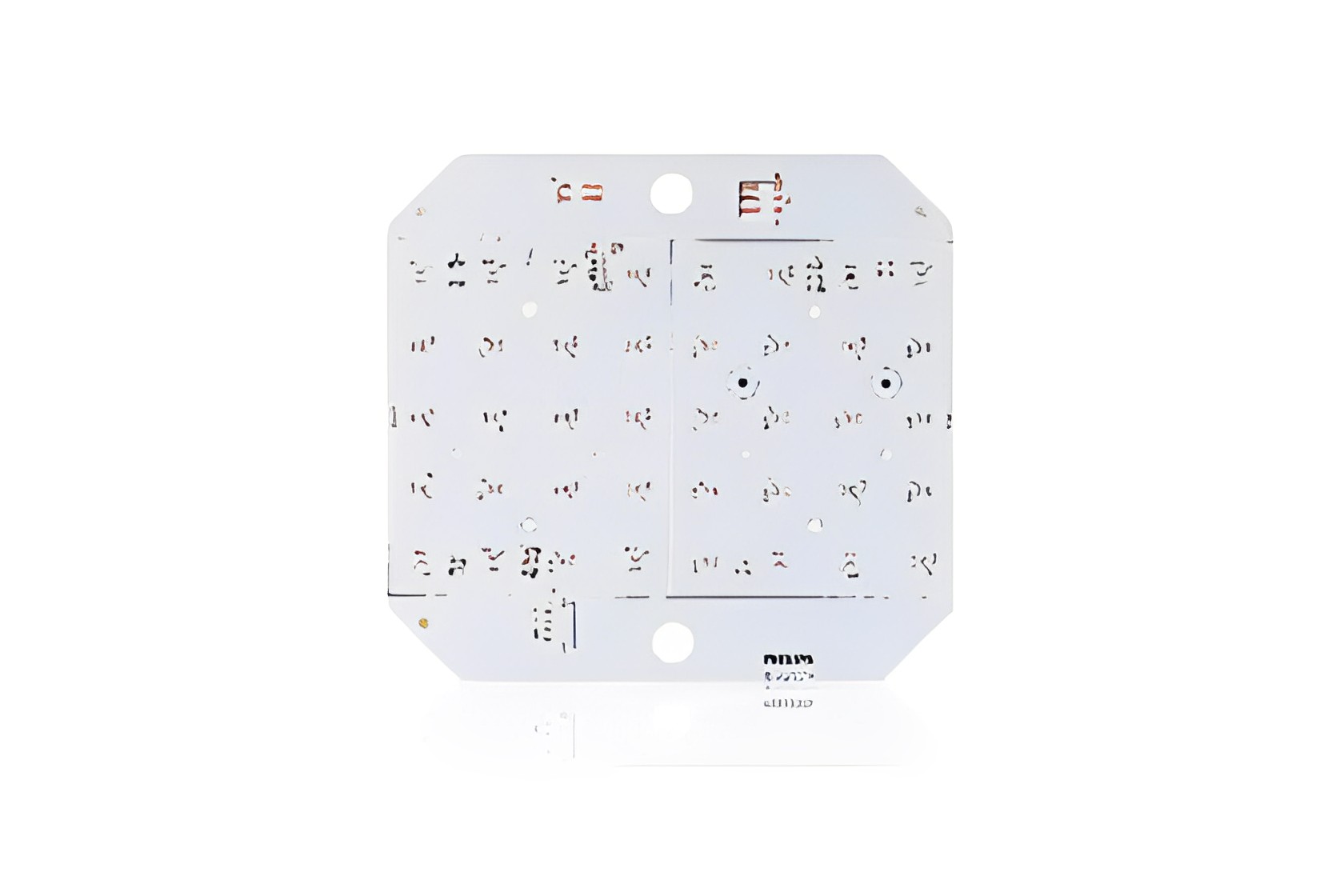

Iluminación LED: Las PCB con núcleo metálico se utilizan ampliamente en la industria de la iluminación LED. Debido al importante calor generado durante el funcionamiento de las luminarias LED, su excelente conductividad térmica las convierte en la opción ideal. Las PCB con núcleo metálico transfieren eficientemente el calor de los chips LED al disipador, proporcionando una disipación térmica eficaz, prolongando así la vida útil de las luminarias LED y mejorando su rendimiento y fiabilidad. Electrónica automotriz: En el campo de la electrónica automotriz, las PCB con núcleo metálico encuentran amplias aplicaciones en luces de vehículos, módulos de control electrónico integrados y vehículos eléctricos. Las duras condiciones del entorno automotriz, incluyendo altas temperaturas y vibraciones, exigen una gestión térmica y una resistencia mecánica superiores, características que las PCB con núcleo metálico ofrecen. Esto garantiza la estabilidad y la fiabilidad de los dispositivos electrónicos en los automóviles. Equipos de comunicación: Las PCB con núcleo metálico desempeñan un papel crucial en los equipos de comunicación. Se utilizan en estaciones base, módulos de radiofrecuencia, conmutadores de red y otras aplicaciones de alta potencia y alta frecuencia. Las PCB con núcleo metálico disipan el calor eficientemente, proporcionan una transmisión de señal estable y ofrecen un mejor rendimiento, cumpliendo con los requisitos de alta densidad y diseños compactos en dispositivos de comunicación. Paneles solares: Las PCB con núcleo metálico se utilizan en la fabricación de paneles solares como soportes y conexiones para células solares. Proporcionan estabilidad estructural a los componentes electrónicos y permiten una transferencia eficiente de corriente desde los módulos de células solares a otros componentes. Además, su excelente capacidad de disipación térmica ayuda a mantener la temperatura de trabajo de las células solares dentro del rango ideal, mejorando la eficiencia de conversión de energía. Otras áreas de aplicación: Además de los campos mencionados, las PCB con núcleo metálico tienen amplias aplicaciones en muchas otras áreas. Por ejemplo, se utilizan en dispositivos electrónicos de alta potencia, módulos de potencia, discos duros de ordenador, equipos médicos, electrónica aeroespacial, etc. Sus características de gestión térmica y fiabilidad las convierten en la opción preferida para componentes críticos en estas industrias. Ofrecen ventajas significativas sobre las PCB tradicionales, especialmente en términos de gestión térmica, durabilidad y compacidad. Su construcción única, con una capa base metálica, las hace ideales para aplicaciones que requieren una disipación de calor eficiente y capacidad de manejo de alta potencia. A medida que la tecnología avanza, es probable que las PCB con núcleo metálico desempeñen un papel cada vez más importante en la industria electrónica, permitiendo el desarrollo de dispositivos electrónicos más potentes, fiables y compactos.
