PCB flexible

PCB flexible

Se utiliza en aplicaciones ligeras, flexibles y de alta fiabilidad. Alta resistencia a la flexión | Materiales base de PI y PET | Prototipado rápido | Certificación RoHS y UL

homeCasa > Fabricación de PCB > PCB flexible

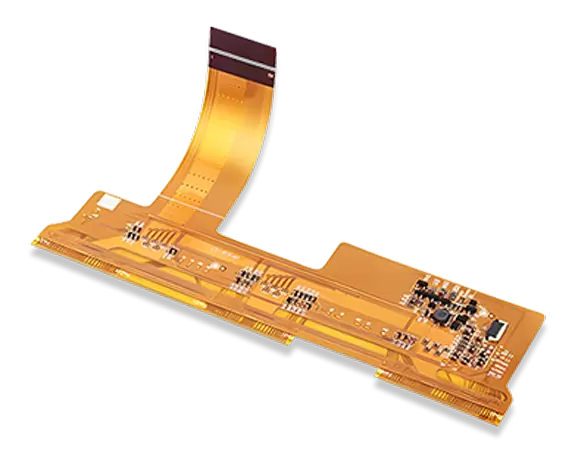

PCB flexible

Ultrafino, flexible y ligero.

Se adapta a instalaciones curvas y plegables dinámicas.

Elimina la necesidad de conectores y cables voluminosos en espacios reducidos

Ofrece una excelente disipación del calor y confiabilidad bajo tensión mecánica.

Se utiliza en tableros de instrumentos de automóviles, pantallas enrollables y sensores flexibles.

GetQuoteNowGet Quote
PCB flexible

Capacidades del proceso

CaracterísticaEspecificaciones técnicas
Número de capas1-6 capas
MaterialesPoliimida, poliéster
Método de perfilCorte por láser, punzonado, fresado
Pesas de cobre (terminadas)8 μm – 70 μm
Espesor del FPC0,05 mm – 0,80 mm
Dimensiones máximas250 mm x 610 mm
Pista y espacio mínimos0,05 mm / 0,05 mm
Taladro mecánico mínimo0,1 milímetros
Acabados superficiales disponiblesHASL (SnPb), LF HASL (SnNiCu), OSP, ENIG, Estaño de inmersión, Plata de inmersión, Oro electrolítico, Dedos de oro
¿Por qué elegir SprintPCB para PCB flexibles?
SprintPCB se especializa en la fabricación de PCB flexibles con materiales de poliimida de alta calidad, lo que permite diseños electrónicos ligeros, flexibles y compactos. Nuestro avanzado procesamiento rollo a rollo, grabado preciso y rigurosas pruebas eléctricas garantizan durabilidad, estabilidad de señal y una larga vida útil en aplicaciones dinámicas y con espacio limitado.
Del prototipo a la producción: le apoyamos en todo el proceso

  • Soporte de ingeniería

  • Servicios de creación de prototipos

  • Entrega rápida

  • Transición fluida a la producción en masa

Equipos de fabricación de PCB
SprintPCB opera con el equipo más avanzado de la industria para brindar una producción eficiente y productos de alta calidad con valor agregado para nuestros socios.

¿Listo para comenzar su proyecto de PCB flexible?

Solicitar cotización / Enviar archivo Gerber

Preguntas frecuentes sobre PCB flexibles

PCB flexible FAQ¿Cuál es la diferencia entre PCB flexibles y rígido-flexibles?
Las PCB flexibles están hechas completamente de un material flexible, mientras que las PCB rígido-flexibles son una combinación de PCB flexibles y rígidos. Las PCB rígido-flexibles se utilizan en aplicaciones que requieren una combinación de flexibilidad y rigidez, y ofrecen las ventajas tanto de las PCB flexibles como de las rígidas.
PCB flexible FAQ¿Qué materiales se utilizan para fabricar PCB flexibles?
Las PCB flexibles suelen estar hechas de poliimida o poliéster, que son flexibles y ofrecen un buen rendimiento térmico y eléctrico. También se pueden utilizar otros materiales, como el policarbonato, según los requisitos específicos de la aplicación.
PCB flexible FAQ¿Qué tipos de aplicaciones son adecuadas para PCB flexibles?
Los PCB flexibles se utilizan ampliamente en muchas aplicaciones, incluidos dispositivos móviles, tecnología portátil, dispositivos médicos y electrónica automotriz.
PCB flexible FAQ¿Cuáles son los beneficios de utilizar PCB flexibles?
Las PCB flexibles tienen muchos beneficios, que incluyen mayor flexibilidad de diseño, menor peso y tamaño, mayor confiabilidad, mejor rendimiento y ahorro de costos en comparación con las PCB rígidas tradicionales.
PCB flexible FAQ¿Qué es una PCB flexible?
Una PCB flexible es un tipo de placa de circuito impreso (PCB) fabricada con un material flexible, como poliimida o poliéster, en lugar del tradicional material rígido FR-4. Permite una mayor libertad de diseño y se puede doblar, plegar y curvar para adaptarse a espacios reducidos.
