En el diseño y la fabricación de dispositivos electrónicos modernos, seleccionar el tipo de placa de circuito adecuado es crucial. Las placas rígido-flexibles y las placas de circuito impreso flexibles (FPC) son dos opciones comunes que desempeñan un papel importante en diferentes escenarios de aplicación. Las placas rígido-flexibles están diseñadas para combinar las características de rigidez y flexibilidad, proporcionando flexibilidad y capacidad de flexión en ciertas áreas, manteniendo la rigidez en otras. Por otro lado, las FPC son reconocidas por su flexión y flexibilidad, lo que las hace ideales para aplicaciones que requieren miniaturización y cableado de alta densidad. Elegir el tipo de placa de circuito adecuado para un proyecto específico es esencial para garantizar el rendimiento, la fiabilidad y la eficiencia de producción de los dispositivos electrónicos. Sin embargo, para muchos diseñadores y fabricantes, la decisión entre una placa rígido-flexible y una FPC puede ser un desafío. Por lo tanto, este artículo tiene como objetivo explorar las ventajas y desventajas de las placas rígido-flexibles y las FPC y proporcionar consideraciones clave para ayudar a los lectores a tomar decisiones informadas sobre las ventajas y desventajas. Al comprender las características y aplicaciones de las placas rígido-flexibles y los FPC, los lectores podrán tomar decisiones acertadas según los requisitos y las limitaciones de sus proyectos. Ya sea buscando una mayor eficiencia de espacio y flexibilidad de diseño o centrándose en mejoras de costos y eficiencia de producción, este artículo proporcionará información completa para ayudar a los lectores a elegir con conocimiento de causa entre placas rígido-flexibles y FPC. A continuación, profundizaremos en el artículo para analizar las ventajas y desventajas de las placas rígido-flexibles y los FPC , así como las consideraciones clave para su selección.Ventajas del tablero rígido-flexible
Las placas rígido-flexibles ofrecen la funcionalidad de componentes rígidos y flexibles en una sola placa de circuito. Este diseño reduce el número de interconexiones y conectores entre componentes, ahorrando espacio y facilitando la integración de elementos electrónicos en dispositivos o sistemas compactos. Además, la flexibilidad de diseño de las placas rígido-flexibles permite diseños personalizados que se adaptan mejor a los requisitos específicos de cada aplicación, adaptándose a diseños electrónicos complejos. La combinación de materiales rígidos y flexibles en las placas rígido-flexibles proporciona mayor fiabilidad y durabilidad. La parte rígida proporciona un soporte estable y resistencia mecánica, evitando que la placa se dañe durante la vibración o la flexión. La parte flexible se adapta a la flexión y la torsión, reduciendo la tensión mecánica y mejorando así la vida útil y la fiabilidad de la placa. El diseño de las placas rígido-flexibles elimina la necesidad de una gran cantidad de conectores y conectores, como los que se requieren en las placas de circuito tradicionales. Esto reduce el número de puntos de conexión, minimizando posibles problemas de conexión y puntos de fallo, mejorando así la fiabilidad general del circuito. Además, la reducción del número de conectores simplifica el proceso de montaje, ahorrando costes de producción y tiempo. El diseño de placas rígido-flexibles permite reducir el número de componentes y pasos de ensamblaje, lo que se traduce en menores costos de fabricación y tiempo de ensamblaje. En comparación con los métodos tradicionales que implican el uso de placas de circuitos y arneses de cableado separados, el diseño integrado de placas rígido-flexibles reduce errores y fallos durante el ensamblaje, mejorando así la eficiencia de la producción.
Desventajas del tablero rígido-flexible
El diseño de placas rígido-flexibles es complejo, ya que requiere la integración y el enrutamiento de dos materiales diferentes. Esto puede requerir habilidades y herramientas de diseño avanzadas. Además, el costo de fabricación de las placas rígido-flexibles suele ser mayor en comparación con las placas de circuito rígido o flexible tradicionales. Esto incluye los costos de material, las técnicas de procesamiento y los equipos de producción especializados. Los procesos de fabricación y ensamblaje de las placas rígido-flexibles son más complejos que los de las placas de circuito tradicionales. Debido a su estructura única, se requieren técnicas y equipos de fabricación especiales para garantizar la fiabilidad y la estabilidad de las piezas flexibles. Además, el ensamblaje de placas rígido-flexibles exige mayor experiencia técnica y un manejo meticuloso para combinar y asegurar correctamente los puntos de conexión entre las secciones rígida y flexible. La complejidad de la estructura de las placas rígido-flexibles dificulta la reparación y la restauración. Reparar la parte flexible puede requerir técnicas y equipos especializados, mientras que reparar la parte rígida puede requerir rediseñar y refabricar toda la placa de circuito. Por lo tanto, la inversión en tiempo y dinero para el mantenimiento y la reparación de las placas rígido-flexibles es elevada. El diseño y la fabricación de placas rígido-flexibles son adecuados para aplicaciones específicas. Para ciertos requisitos, como entornos de alta temperatura, alta conducción de corriente o tensión mecánica, las placas rígido-flexibles pueden no ser la opción más adecuada. Esto se debe a que las piezas flexibles pueden volverse inestables o susceptibles a sufrir daños en condiciones extremas. Por lo tanto, al seleccionar placas rígido-flexibles, es necesario considerar cuidadosamente las exigencias y limitaciones específicas de la aplicación.Ventajas del FPC

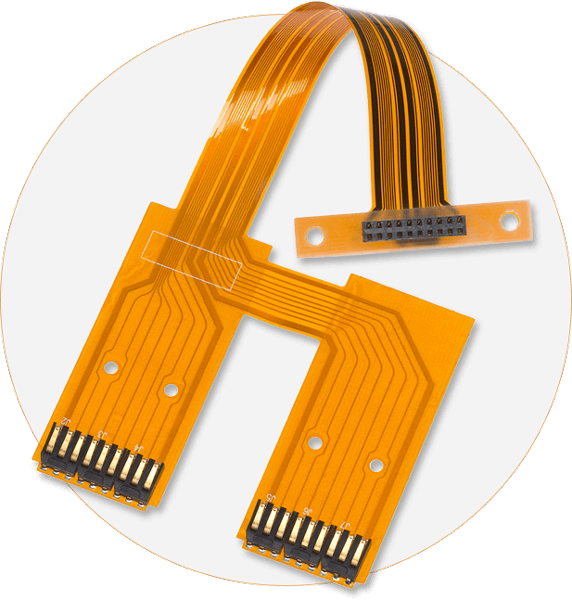

Las placas de circuitos flexibles se pueden doblar y plegar, adaptándose a dispositivos de diversas formas y tamaños. Esta flexibilidad las hace especialmente adecuadas para aplicaciones con espacio limitado o que requieren instalaciones curvas. Están fabricadas con sustratos flexibles delgados y ligeros, lo que las hace más delgadas y ligeras que las placas de circuitos rígidos. Esto las hace muy útiles en dispositivos pequeños con limitaciones de peso y volumen, como dispositivos móviles, wearables y equipos médicos. Las placas de circuitos flexibles permiten un cableado de alta densidad, ya que pueden alojar más circuitos mediante películas delgadas, apilamiento multicapa o rutas curvas. Esto proporciona más puntos de conexión y una mayor densidad de cableado, lo que facilita el diseño de circuitos y funcionalidades complejas. Además, las placas de circuitos flexibles reducen el número de puntos de conexión y conectores, lo que reduce los posibles puntos de fallo y mejora la fiabilidad del sistema. Los sustratos flexibles de las placas de circuitos flexibles suelen presentar un buen rendimiento de apantallamiento electromagnético. Ofrecen menor radiación electromagnética y sensibilidad, reduciendo así el impacto de las interferencias y el ruido. Esto es crucial para aplicaciones sensibles y de alta frecuencia, como dispositivos de comunicación y circuitos de radiofrecuencia. Las placas de circuitos flexibles suelen emplear métodos de conexión fiables, como la soldadura o la unión por compresión, para conectar componentes y dispositivos electrónicos. Estos métodos de conexión proporcionan buenas conexiones eléctricas y una fijación mecánica, capaces de soportar tensiones ambientales como vibraciones, impactos y cambios de temperatura. Los sustratos flexibles y los métodos de conexión fiables de las placas de circuitos flexibles les confieren una buena resistencia a las vibraciones y los impactos. Mantienen la estabilidad y la fiabilidad del circuito en entornos con vibraciones e impactos, lo que las hace idóneas para aplicaciones como dispositivos móviles y electrónica automotriz sensibles a vibraciones e impactos.
Desventajas del FPC
Las placas de circuitos flexibles son más susceptibles a la tensión mecánica que las rígidas. Debido a su delgadez y flexibilidad, son propensas a doblarse, plegarse o dañarse si se manipulan incorrectamente. Por lo tanto, requieren un manejo y mantenimiento cuidadosos para garantizar su resistencia mecánica y durabilidad. En comparación con las placas de circuitos rígidas, las placas de circuitos flexibles tienen mayores costos de fabricación. El proceso de fabricación de placas de circuitos flexibles implica materiales y técnicas especiales, como sustratos de poliimida (PI), recubrimiento de película delgada, laminación, etc. Estos requisitos especiales hacen que el proceso de fabricación sea más complejo, requiriendo mayor experiencia tecnológica e inversión en equipos, lo que incrementa el costo. Las placas de circuitos flexibles son más sensibles a las condiciones ambientales. Por ejemplo, son más sensibles a las variaciones de temperatura, la humedad y las sustancias químicas. En condiciones ambientales adversas, como altas temperaturas, humedad alta y gases corrosivos, las placas de circuitos flexibles pueden verse afectadas, provocando una degradación del rendimiento o fallas. Por lo tanto, su uso puede ser limitado en ciertos entornos de aplicación específicos. Las placas de circuitos flexibles presentan ciertas limitaciones en aplicaciones de alta frecuencia y alta velocidad. Debido a su sustrato flexible y conductores delgados, las características de transmisión eléctrica de las placas de circuito flexibles pueden verse afectadas por pérdidas y atenuación de la señal, lo que limita su capacidad para la transmisión de señales de alta frecuencia y alta velocidad. Para aplicaciones que requieren frecuencias más altas o transmisión rápida de señales, pueden requerirse diseños y soluciones tecnológicas más complejos. En comparación con las placas de circuito rígido, el diseño y el mantenimiento de las placas de circuito flexibles son relativamente más complejos. Debido a la flexibilidad y la suavidad de las placas de circuito flexibles, el proceso de diseño debe considerar factores adicionales como los puntos de plegado, los radios de curvatura y el uso de conectores. Además, la reparación y el mantenimiento de las placas de circuito flexibles pueden ser más complejos debido a su flexibilidad y estructura compleja, y a menudo requieren experiencia y equipos especializados.
