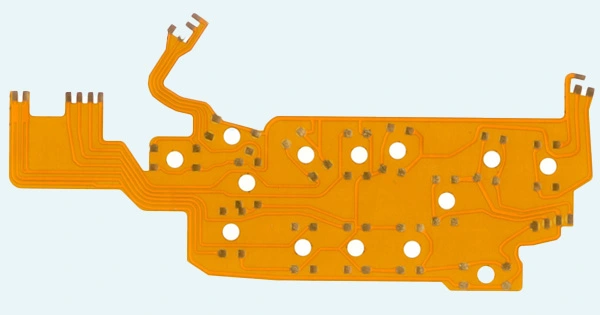

Las PCB flexibles (Flex PCB) son esenciales en industrias como la aeroespacial, la militar, la electrónica de consumo y la de dispositivos médicos debido a su capacidad para doblarse, plegarse y adaptarse a formas complejas. Este artículo ofrece una descripción detallada de los procesos de fabricación involucrados en la creación de PCB flexibles multicapa, destacando sus ventajas y los materiales utilizados.
La base de una PCB flexible de alta calidad reside en los materiales elegidos. Los materiales comunes incluyen poliimida (PI) y poliéster (PET) como sustrato, junto con láminas conductoras de cobre. Estos materiales se seleccionan en función de su flexibilidad, resistencia térmica y conductividad eléctrica, lo que los hace adecuados para diversas aplicaciones de alto rendimiento.
Materiales clave: Lámina de cobre: disponible en diferentes espesores (1 oz, 1/2 oz, 1/3 oz), utilizada para crear rutas conductoras. Películas de sustrato: típicamente de 1 mil o 1/2 mil de espesor, proporcionando una base flexible. Adhesivos: el espesor varía según los requisitos del cliente, utilizado para unir el cobre al sustrato.
Antes de comenzar la fabricación, la fase de diseño es crucial. Un diseño bien pensado garantiza que la PCB flexible no solo sea funcional, sino también fabricable. Las consideraciones clave incluyen:
Diseño para fabricación (DFM): garantiza que el diseño pueda fabricarse de manera eficiente y confiable.Diseño y enrutamiento: la integridad adecuada de la señal y la compatibilidad electromagnética (EMC) son cruciales.Diseños multicapa y rígido-flexibles: estos requieren una planificación cuidadosa para equilibrar la flexibilidad con la resistencia mecánica.
El proceso comienza con la preparación de los materiales. Los materiales clave incluyen sustratos flexibles (como poliimida), láminas de cobre, adhesivos y cubiertas. Estos materiales suelen suministrarse en rollos y deben cortarse cuidadosamente a las dimensiones requeridas con una máquina cortadora.
El siguiente paso es la perforación, donde se crean las vías (orificios pasantes metalizados) para permitir las conexiones eléctricas entre capas. Dada la flexibilidad del material, se requiere especial atención para evitar rebabas y delaminación durante la perforación. Se emplean métodos avanzados de perforación mecánica o láser para crear orificios precisos que se ajusten a las especificaciones de diseño.
Tras la perforación, es necesario metalizar las vías para crear una ruta conductora entre las capas. Esto se realiza mediante una serie de pasos: Desmanchado: Se limpian las paredes internas de los orificios perforados para eliminar cualquier residuo o mancha de resina, lo que garantiza una buena adhesión durante el proceso de recubrimiento. Cobreado químico: Se deposita una fina capa de cobre sobre las paredes del orificio mediante un proceso químico, lo que garantiza una cobertura uniforme. Cobreado electrolítico: Se aplica una capa de cobre más gruesa mediante galvanoplastia para reforzar el depósito inicial, proporcionando una conductividad robusta entre capas.
El FPC multicapa ahora se somete al proceso de transferencia de imagen:
Laminación de película seca: Se lamina una película seca fotosensible sobre las superficies de cobre. Esta película ayudará a definir los patrones del circuito. Exposición: La placa laminada se expone a luz ultravioleta a través de una fotomáscara que delinea los patrones del circuito deseados. La luz ultravioleta endurece las áreas expuestas de la película seca. Revelado: Las áreas no endurecidas de la película se lavan, exponiendo el cobre subyacente que necesita ser grabado. Grabado: Las áreas expuestas de cobre se graban con una solución química, dejando los patrones del circuito definidos por la película seca endurecida. Decapado: La película seca restante se decapa, revelando las trazas finales de cobre que forman el circuito.
Los FPC multicapa requieren una laminación precisa de varias capas para garantizar la correcta alineación de las pistas conductoras. Este proceso implica: Apilado de capas: Las capas individuales, incluyendo las conductoras y aislantes, se alinean y apilan en el orden correcto. Laminación: La pila se somete a calor y presión en un entorno de vacío, lo que une las capas. Los materiales adhesivos se funden y curan, formando una estructura sólida y unificada.
Para proteger los delicados circuitos, se aplica una lámina protectora (o película de recubrimiento). Este paso implica: Corte y preparación de la lámina protectora: La lámina protectora, generalmente de poliimida, se corta a la forma deseada con aberturas para las almohadillas de soldadura. Laminación: La lámina protectora se lamina sobre el circuito mediante calor y presión para fijarla firmemente. Esto protege el circuito de factores ambientales y daños físicos, a la vez que mantiene su flexibilidad.
Para garantizar una buena soldabilidad y proteger las almohadillas de cobre de la oxidación, se aplica un acabado superficial. Los tratamientos superficiales más comunes incluyen: ENIG (Níquel Electrolítico Inmersión en Oro): Se deposita una fina capa de níquel, seguida de una capa de oro. Este acabado proporciona una excelente resistencia a la corrosión y garantiza una soldadura fiable.
La FPC debe someterse a pruebas eléctricas para verificar la continuidad y el aislamiento entre las pistas. Este paso es crucial para identificar cortocircuitos, circuitos abiertos u otros defectos que puedan comprometer el rendimiento de la PCB.
Tras superar las pruebas eléctricas, el FPC se corta a su forma y tamaño definitivos mediante corte láser o punzonado mecánico. Este paso garantiza que la placa se adapte perfectamente a su aplicación prevista.
La inspección final garantiza que el FPC multicapa cumpla con todas las especificaciones y estándares de calidad requeridos. Esto incluye inspección visual, comprobaciones dimensionales y pruebas más detalladas según sea necesario.
Los FPC terminados se embalan cuidadosamente para evitar daños durante el transporte. Posteriormente, se envían al cliente para su ensamblaje en el producto final.
Este proceso detallado ilustra la complejidad y precisión requeridas en la fabricación de PCB flexibles multicapa. Cada paso es crucial para garantizar que el producto final cumpla con los altos estándares exigidos a los dispositivos electrónicos modernos.
Las PCB flexibles ofrecen varias ventajas que las hacen superiores a las PCB rígidas en ciertas aplicaciones:
Alta flexibilidad: Las PCB flexibles se pueden doblar, plegar o torcer, lo que permite configuraciones tridimensionales complejas. Ahorro de espacio y peso: Contribuyen a la miniaturización de dispositivos al reducir el espacio y el peso. Alta fiabilidad: Adecuadas para aplicaciones de alta densidad donde la fiabilidad es crucial, como en equipos aeroespaciales y militares. Disipación térmica: Las PCB flexibles presentan una excelente gestión térmica, crucial en la electrónica de alto rendimiento. Rentabilidad: A pesar de su complejo proceso de fabricación, las PCB flexibles pueden reducir los costes generales del sistema al integrar múltiples funciones.
Las PCB flexibles se clasifican según cómo se une la lámina de cobre al sustrato:
PCB flexibles con adhesivo: La lámina de cobre se adhiere mediante adhesivo. Este es el tipo más común. PCB flexibles sin adhesivo: El cobre se adhiere directamente al sustrato mediante calor y presión, lo que ofrece mayor flexibilidad y uniones más resistentes, pero a un mayor coste.
Lámina de cobre: Puede electrodepositarse o enrollarse, proporcionando la capa conductora. Sustrato: Un material polimérico flexible que soporta las pistas de cobre. Adhesivos: Se utilizan para unir el cobre al sustrato, según la aplicación. Capa de recubrimiento: Una capa aislante que protege los circuitos de daños y la exposición ambiental. Capas de refuerzo: Al igual que las películas de PI, se utilizan para añadir resistencia mecánica en áreas específicas, como donde se montan los componentes.
La producción de PCB flexibles presenta varios desafíos, especialmente en la manipulación de materiales delicados. Las soluciones incluyen:
Perforación de alta precisión: Para evitar defectos como rebabas, es fundamental utilizar técnicas de perforación avanzadas. Manipulación eficiente de materiales: Para evitar la contaminación y los defectos, los materiales se manipulan en entornos limpios con maquinaria de precisión. Tratamiento superficial: Se utilizan tratamientos superficiales avanzados, como el ENIG, para garantizar la durabilidad y la fiabilidad.
La fabricación de PCB flexibles es un proceso complejo y meticuloso que exige un control preciso y materiales de alta calidad. Dominando cada etapa, desde la selección de materiales hasta la inspección final, los fabricantes pueden producir PCB flexibles que satisfacen las exigentes exigencias de la electrónica moderna. SprintPCB destaca en este proceso, utilizando tecnología avanzada y rigurosos estándares de calidad para ofrecer PCB flexibles esenciales para crear dispositivos electrónicos más pequeños, potentes y fiables.
