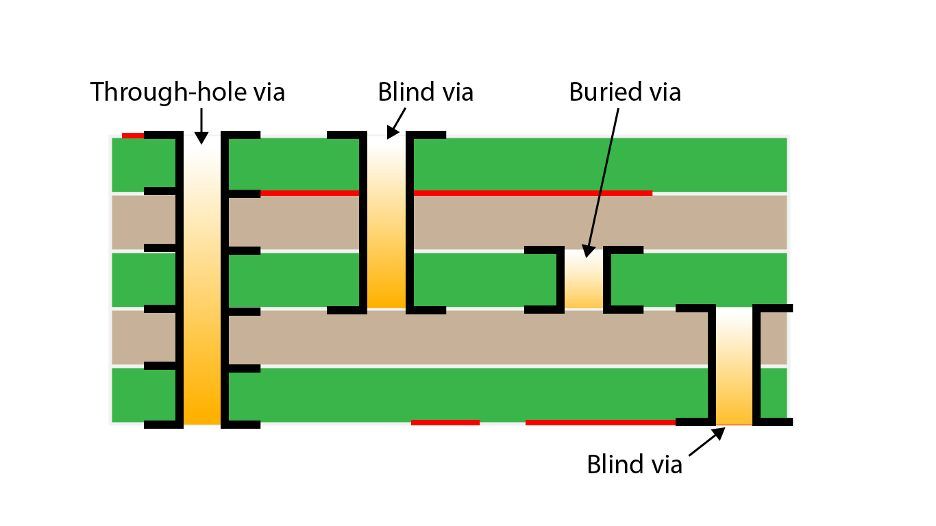

En el diseño de placas de circuito impreso (PCB), las vías ciegas y enterradas son dos tecnologías de interconexión cruciales que desempeñan un papel importante en la fabricación de dispositivos electrónicos de alta densidad y alto rendimiento. Este artículo profundizará en las definiciones y aplicaciones de las vías ciegas y enterradas , así como en sus procesos de creación. Además, presentaremos pautas esenciales a considerar al diseñar estos tipos especiales de orificios pasantes para garantizar la confiabilidad y la optimización del rendimiento de la PCB. Exploremos juntos la importancia de las vías ciegas y enterradas en la fabricación electrónica moderna y sus principios de diseño. Las vías ciegas y enterradas son dos tipos comunes de estructuras de orificios pasantes chapados en el diseño y la fabricación de placas de circuito impreso (PCB). Desempeñan un papel crucial en la conexión de cables y señales a través de diferentes capas. Sin embargo, tienen distintos métodos de diseño y fabricación, que se adaptan a diferentes requisitos de aplicación.
Vías ciegas:
En el diseño de PCB, las vías ciegas son un tipo especial de orificio pasante chapado (PTH) que conecta únicamente las capas externas con una o más capas internas sin atravesar toda la PCB. Este diseño permite establecer las conexiones necesarias en un espacio limitado, evitando interferencias en el lado opuesto de la placa. Definición y propósito: Las vías ciegas son un tipo de estructura PTH que conecta las capas externas de una PCB con una o más capas internas, pero no la atraviesan por completo. Esto significa que las vías ciegas son visibles desde un lado de la placa e invisibles desde el otro. Ejemplo de aplicación: Consideremos una PCB de cuatro capas donde se requiere una conexión entre la primera y la segunda capa interna, evitando la penetración hasta la capa más externa. En este caso, se pueden utilizar vías ciegas para lograr esta conexión sin dejar orificios innecesarios en el otro lado de la PCB.Vías enterradas:

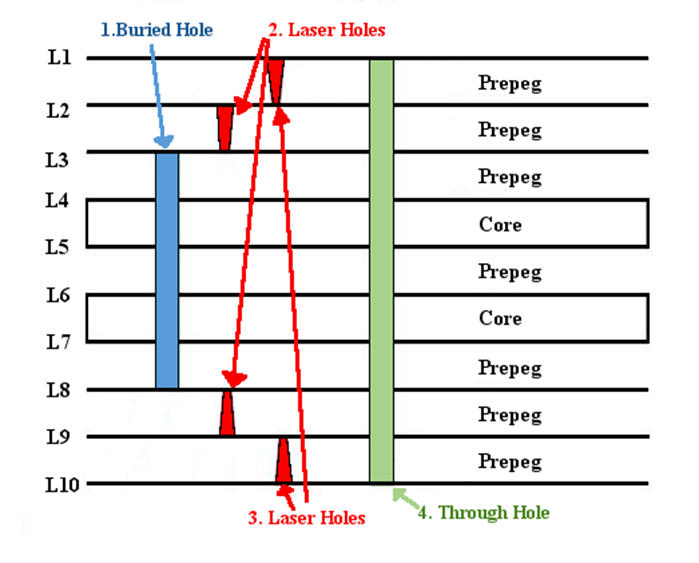

Otro tipo común de orificio pasante son las vías enterradas, que conectan una o más capas internas de una PCB, pero no se extienden a ninguna capa externa. Las vías enterradas desempeñan un papel crucial en diseños complejos de PCB multicapa, especialmente en dispositivos electrónicos de alto rendimiento, donde los requisitos de integridad de la señal y optimización espacial son extremadamente altos. Definición y propósito: Las vías enterradas son un tipo de estructura de orificio pasante que conecta una o más capas internas de una PCB, pero no se extienden a ninguna capa externa, lo que significa que quedan completamente ocultas dentro de las capas internas de la PCB. Ejemplo de aplicación: Considere una PCB compleja de ocho capas donde se requieren múltiples conexiones entre las capas internas, sin involucrar ninguna capa externa. En este caso, el uso de vías enterradas es muy apropiado, ya que permiten lograr las conexiones de señal requeridas dentro de las capas internas de la PCB, manteniendo una apariencia limpia en las capas externas. La etapa de taladrado en el proceso de fabricación de PCB es crucial para crear vías ciegas y enterradas. Al controlar la profundidad de los taladros, los fabricantes pueden lograr vías ciegas y enterradas interconectadas selectivamente, seguidas de procesos de recubrimiento para garantizar la fiabilidad de las conexiones eléctricas.
Proceso de fabricación de vías ciegas:
Primero, se realiza la operación de perforación normal en un lado de la PCB para crear vías desde la capa externa hasta la interna. A continuación, mediante la tecnología de perforación de profundidad controlada, la perforación se limita a capas internas específicas, sin extenderse al otro lado de la PCB. Finalmente, se recubren las vías para establecer una conexión conductora entre las capas interna y externa. Ejemplo: Consideremos una PCB de doble cara donde se necesita establecer una conexión entre la primera y la segunda capa, pero sin afectar la segunda capa inferior de la PCB. Al controlar la profundidad de las vías ciegas, la profundidad de perforación se puede limitar únicamente al espacio entre la primera y la segunda capa, logrando la conexión de señal deseada.Proceso de fabricación de vías enterradas:
Durante la etapa de perforación del proceso de fabricación, se controla la profundidad de las vías para garantizar que la perforación solo se mantenga dentro de las capas internas de la PCB y no se extienda a las capas externas. Posteriormente, estas vías de la capa interna se recubren para establecer conexiones entre las capas internas correspondientes. Ejemplo: Considere una PCB multicapa compleja con cuatro capas internas, que requiere múltiples conexiones de señal entre estas capas. Mediante el proceso de fabricación de vías enterradas, estas conexiones de señal pueden ocultarse completamente dentro de las capas internas de la PCB, sin afectar las capas externas, logrando así una mayor densidad de enrutamiento y una mejor integridad de la señal. En general, las vías ciegas y enterradas brindan a los diseñadores de PCB opciones más flexibles para satisfacer las demandas de enrutamiento de alta densidad y enrutamiento de señales complejo. Su uso adecuado contribuye a mejorar el rendimiento y la confiabilidad de las PCB.Pautas esenciales
Al diseñar vías ciegas y enterradas, se deben seguir ciertas pautas esenciales para garantizar la fiabilidad, el rendimiento y la viabilidad de fabricación de la PCB. A continuación, se detallan estas pautas junto con ejemplos relevantes.Relación de aspecto de las vías:
Definición: La relación de aspecto de las vías se refiere a la relación entre la profundidad y el diámetro del orificio. Este factor es particularmente importante en PCB de alta densidad, especialmente al utilizar vías ciegas y enterradas. Directrices: Para evitar dificultades de fabricación y mejorar la fiabilidad, generalmente es esencial controlar la relación de aspecto dentro de un rango razonable. Relaciones de aspecto más altas pueden aumentar la dificultad de taladrar orificios y enchapar, lo que podría provocar problemas de fabricación como paredes de vías irregulares o pérdida de señal. Ejemplo: Consideremos el diseño de una PCB multicapa de alta densidad que requiere el uso de vías ciegas para conectar las capas externa e interna. Para garantizar una relación de aspecto controlada, podría ser necesario optimizar el grosor de la placa y el diámetro del orificio para evitar estructuras de orificios excesivamente empinadas.Anillo anular:
Definición: Un anillo anular es una almohadilla de cobre que rodea una vía y la conecta a una vía ciega o enterrada. Es crucial para proporcionar una conexión de soldadura estable. Directriz: Asegúrese de que el anillo anular sea lo suficientemente grande como para proporcionar un área de soldadura fiable y una buena conexión. Anillos anulares demasiado pequeños pueden provocar uniones de soldadura débiles e incluso problemas de conexión durante el proceso de fabricación. Ejemplo: Considere una aplicación de PCB que requiere soldadura a alta temperatura. Si el anillo anular es demasiado pequeño, puede resultar en una soldadura deficiente, lo que afecta la fiabilidad de la conexión.Espaciado entre trazas y vías:
Definición: Las pistas se refieren a las rutas conductoras en una PCB, y la separación entre pistas y vías ciegas/enterradas se refiere a la distancia entre las pistas y las vías. Directrices: Una separación suficiente entre pistas y vías es esencial para evitar interferencias de señal y diafonía. Esto es especialmente crítico en diseños de transmisión de señales de alta velocidad para prevenir la atenuación de la señal y la diafonía. Ejemplo: Al diseñar una PCB para transmisión de datos a alta velocidad, una separación insuficiente entre pistas y vías ciegas podría provocar atenuación de la señal y errores de transmisión de datos.Vía Stubs:
Definición: Los ramales de vía se refieren a las porciones que se extienden desde el extremo de una vía ciega o enterrada, generalmente haciendo referencia a las capas internas conectadas a la placa. Directriz: En aplicaciones de alta frecuencia, se recomienda minimizar la longitud de los ramales de vía para evitar desajustes de impedancia y reflexiones de señal. Un ramal de vía más largo puede provocar distorsión de la señal y reducir el rendimiento de la transmisión. Ejemplo: Al diseñar PCB para dispositivos de comunicación inalámbrica, es esencial acortar las porciones de vías ciegas conectadas a las capas internas para garantizar una transmisión de señal de alta calidad.Transición entre capas:
Definición: La transición entre capas se refiere al proceso de conmutación de las trazas de señal de una capa a otra, especialmente al utilizar vías ciegas. Directrices: Durante el diseño, se debe considerar la fluidez de las transiciones entre capas para evitar cambios repentinos en la impedancia de la señal. Las transiciones deben ser lo más graduales posible para garantizar la integridad de la señal. Ejemplo: Al diseñar una PCB multicapa para la transmisión de señales a alta velocidad, es necesario planificar cuidadosamente las rutas de las trazas de señal para garantizar la estabilidad de la señal durante la conmutación entre capas.Consideraciones térmicas
Definición: Es necesario tener en cuenta consideraciones térmicas al utilizar vías enterradas, ya que pueden afectar el flujo de calor dentro de la PCB. Directrices: Es fundamental considerar cuidadosamente las vías térmicas y la distribución del cobre durante la fase de diseño para garantizar una conducción y disipación de calor eficientes, manteniendo así la temperatura de funcionamiento de los componentes electrónicos dentro de un rango seguro. Ejemplo: Al diseñar una PCB para un módulo de fuente de alimentación de alta potencia, se debe considerar la ubicación de las vías enterradas para optimizar la conducción y disipación térmica, asegurando que la temperatura del componente se mantenga dentro de un rango aceptable. Seguir estas directrices puede ayudar a garantizar un diseño y una fabricación sin problemas de vías ciegas y enterradas, garantizando así el rendimiento, la fiabilidad y la viabilidad de fabricación de la PCB. En resumen, las vías ciegas y enterradas, como tecnologías avanzadas de conexión de PCB, ofrecen soluciones eficaces para la fabricación de dispositivos electrónicos de alta densidad y alto rendimiento. Al diseñar estos tipos especiales de vías, se deben seguir directrices cruciales, como relaciones de aspecto adecuadas, anillos anulares suficientes y consideraciones térmicas razonables. Mediante la aplicación juiciosa de técnicas de vías ciegas y enterradas, los ingenieros pueden lograr diseños de PCB más compactos, eficientes y fiables, satisfaciendo así las crecientes demandas de rendimiento y funcionalidad en el mercado electrónico. En el futuro, con el continuo avance tecnológico, estas tecnologías avanzadas de conexión de PCB seguirán desempeñando un papel fundamental en la industria electrónica.
