En el campo de la fabricación electrónica, las placas de circuito impreso (PCB) son componentes fundamentales que desempeñan un papel crucial en la conexión y el soporte de elementos electrónicos. Sin embargo, para garantizar el rendimiento y la fiabilidad de las PCB, los procesos de tratamiento de superficies son fundamentales. Entre las numerosas técnicas de tratamiento de superficies, hoy nos centraremos en la "inmersión en níquel electrolítico por oro (ENIG)" y exploraremos sus misterios, ventajas y desafíos en la fabricación de PCB.
Proceso de galvanoplastia de oro por inmersión

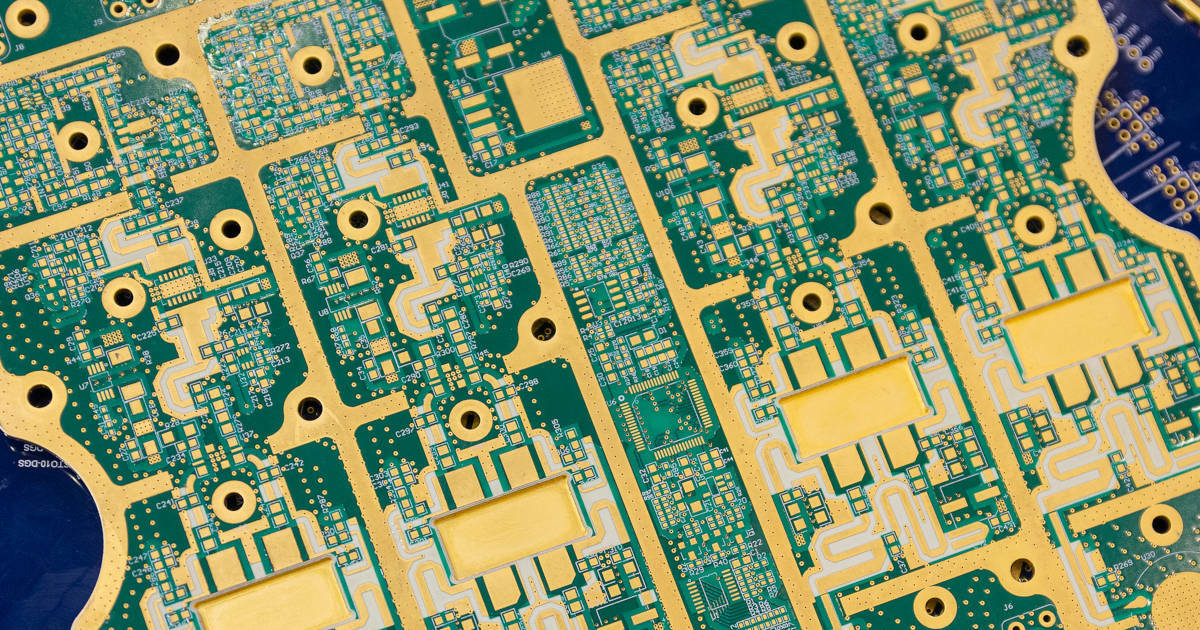

El proceso de inmersión en oro, también conocido como níquel-oro por inmersión o níquel-oro químico, es reconocido por sus características únicas y su amplia gama de aplicaciones. En este proceso, se deposita primero una capa de níquel con un espesor adecuado sobre la superficie conductora de la PCB mediante métodos químicos. Posteriormente, se deposita una capa de oro con un espesor específico (generalmente de 0,025 a 0,075 micrómetros) sobre la capa de níquel. Este procedimiento no solo proporciona una excelente planitud a la superficie del pad de soldadura, sino que también forma una capa protectora en la superficie y los laterales. Esto no solo facilita la soldadura, sino que también permite diversas formas de unión o unión por cable, ofreciendo así mayores posibilidades para la conexión de componentes electrónicos.Ventajas del oro por inmersión en níquel químico (ENIG): planitud y versatilidad
El proceso de inmersión en níquel químico por oro (ENIG) destaca en la fabricación de PCB por su excelente planitud y versatilidad. La planitud de la superficie del pad de soldadura es un factor crucial para garantizar la conectividad estable y el rendimiento de los componentes electrónicos. Además, una superficie plana del pad de soldadura ayuda a reducir la tensión de soldadura y mejora la fiabilidad de los productos electrónicos. El proceso ENIG emplea métodos químicos precisos para depositar uniformemente capas de níquel y oro sobre la superficie del pad de soldadura, lo que resulta en un acabado liso y plano. La planitud de la superficie del pad de soldadura es crucial para diversos tipos de conexiones, especialmente en la fabricación de dispositivos microelectrónicos y circuitos integrados de alta densidad. Ya sea soldadura tradicional, unión por impacto más compleja o unión por cable, el proceso ENIG (inmersión en níquel químico por oro) proporciona una base ideal para estos métodos de conexión. Durante la soldadura, una superficie plana garantiza una distribución uniforme de la soldadura, lo que resulta en uniones y conexiones más fiables. En la soldadura por superposición o con alambre metálico, la suavidad de la máscara de soldadura proporciona una plataforma de soporte estable para el alambre, garantizando un posicionamiento preciso de las uniones y conexiones de alta calidad. Además, la capa de oro por inmersión, como recubrimiento protector superior, forma una barrera robusta en la superficie y los laterales del pad de soldadura, aislándolo eficazmente del oxígeno externo, la humedad y las sustancias químicas. Esto no solo prolonga la vida útil del pad de soldadura, sino que también mejora la estabilidad y la fiabilidad de los componentes. En entornos extremos, como altas temperaturas, humedad o gases corrosivos, la función protectora de la capa de oro por inmersión es especialmente notable, proporcionando a los componentes electrónicos una gran resistencia. El proceso de oro por inmersión no solo mejora la planitud de los pads de soldadura, mejorando la calidad de la soldadura y la estabilidad de la conexión, sino que también ofrece una mayor flexibilidad de aplicación para PCB. Ya sea con métodos de soldadura tradicionales o con técnicas de conexión más avanzadas, el proceso de oro por inmersión ofrece una base sólida que permite un excelente rendimiento en diversos campos.Desafíos que enfrenta el oro de inmersión
Si bien la tecnología de inmersión en oro ofrece numerosas ventajas en la fabricación de PCB, también conlleva una serie de desafíos.Complejidad de la artesanía
El complejo proceso de fabricación. La complejidad del proceso de galvanoplastia se debe a varios pasos clave. En primer lugar, la deposición de níquel requiere un control estricto de parámetros como la temperatura, la concentración y la corriente para garantizar la uniformidad y la compactación de la capa de níquel. Posteriormente, la sustitución de la capa de oro exige un control preciso del tiempo y la concentración para evitar un espesor excesivo o insuficiente de la capa de oro. Los meticulosos requisitos de estos pasos hacen que el proceso de fabricación sea complejo, requiriendo equipos y soporte técnico altamente especializados, lo que aumenta la dificultad y la complejidad de la fabricación.Consideraciones de costos
Altos costos de fabricación. La complejidad del proceso de galvanoplastia implica directamente un aumento en los costos de fabricación. Para garantizar que cada paso cumpla con las normas, los fabricantes deben invertir cantidades significativas de mano de obra, equipos y tiempo. La exigencia de un control preciso también implica mayores inversiones en mantenimiento y calibración de equipos. Además, los costosos materiales necesarios para el proceso de galvanoplastia, como las sales de oro y níquel, también influyen en los costos de fabricación. Por lo tanto, si bien el proceso de galvanoplastia puede proporcionar un tratamiento superficial de PCB de alta calidad, sus altos costos de fabricación limitan su amplia aplicación en ciertos contextos.Problemas de enchapado inferior y penetrante
Riesgos potenciales en defectos de fabricación. En determinadas condiciones, el proceso de galvanoplastia puede presentar problemas de subrecubrimiento y de penetración, lo que puede provocar graves defectos en la fabricación de PCB. El subrecubrimiento se refiere a la deposición incompleta de suficientes capas de níquel u oro en la superficie del conductor de la PCB, lo que provoca conexiones inestables o incluso defectuosas en los componentes electrónicos. Por otro lado, la penetración implica la infiltración de iones metálicos en zonas no conductoras, lo que puede provocar cortocircuitos u otros problemas. La aparición de estos problemas podría generar mayor incertidumbre en el proceso de fabricación, lo que requiere un control de calidad y métodos de detección más rigurosos para prevenir posibles defectos.Contenido de fósforo en el niquelado
Consideraciones para aplicaciones especiales. En el proceso de niquelado, la capa de níquel contiene entre un 6 % y un 9 % de fósforo, lo que puede plantear ciertas preocupaciones en aplicaciones específicas. Por ejemplo, en algunos circuitos de alta frecuencia, la presencia de fósforo podría interferir con la transmisión de la señal. Además, en aplicaciones con requisitos estrictos de composición del material, la presencia de fósforo podría limitar la idoneidad del proceso de niquelado. Por lo tanto, al seleccionar un proceso de tratamiento de superficies, los fabricantes deben sopesar el impacto del contenido de fósforo en el rendimiento del producto final. A pesar de estos desafíos en la fabricación de PCB, se espera que el proceso de inmersión en oro los supere gradualmente gracias al avance tecnológico y la optimización continua del proceso. En el futuro, con la introducción de nuevos materiales, nuevas tecnologías y mejoras en el proceso de fabricación, se prevé que el proceso de inmersión en oro aumente su fiabilidad y aplicabilidad, lo que generará mayores oportunidades de desarrollo para la industria de fabricación de productos electrónicos.Efecto Black Pad: Descifrando el fenómeno de la pasivación del níquel

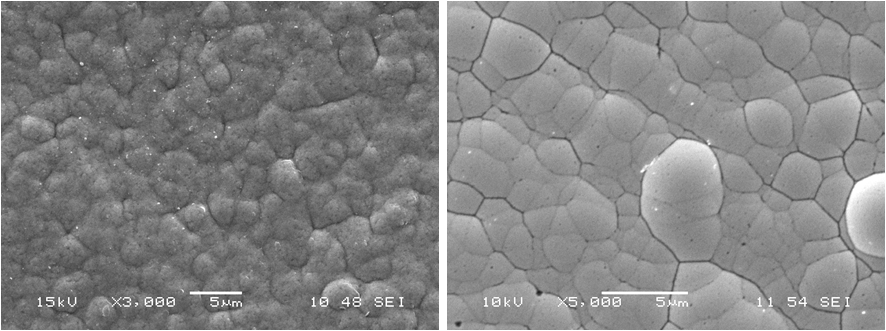

En el proceso de fabricación de PCB en el ámbito de la electrónica, el proceso de niquelado químico, como parte del tratamiento de superficies, ofrece una plataforma ideal para la soldadura y la conectividad. Sin embargo, al igual que en muchas aplicaciones tecnológicas comunes, el proceso de niquelado químico no está exento de defectos. Una de las principales preocupaciones es el "efecto de punto negro", un fenómeno misterioso directamente relacionado con la fiabilidad y la estabilidad del proceso. El efecto de disco negro se refiere a un fenómeno de pasivación del níquel que se produce principalmente en la interfaz entre el níquel y el oro. En pocas palabras, esto se debe a que la capa de níquel puede sufrir una oxidación excesiva en determinadas condiciones, formando una densa capa de óxido de níquel que da lugar a una apariencia negra en la superficie del disco de soldadura. Esto podría tener implicaciones significativas para la fabricación de PCB y las conexiones de los componentes, como una adhesión deficiente del componente al disco de soldadura, una menor calidad de la unión soldada e incluso posibles problemas de desprendimiento de los componentes. El mecanismo del efecto de disco negro es excepcionalmente complejo e implica interacciones entre diversos procesos químicos y físicos. Los científicos han descubierto durante sus investigaciones que numerosos factores influyen en el efecto de disco negro, como el grosor de la capa de níquel, la morfología de la interfaz de unión metálica y las diferencias en las estructuras cristalinas entre el níquel y el oro. Además, los parámetros del proceso y las condiciones ambientales también pueden influir en el efecto de disco negro. A pesar de los complejos mecanismos del efecto de almohadilla negra, este complejo problema ha despertado un gran interés entre los investigadores, impulsando su continua exploración en el campo del tratamiento de superficies de PCB. Mediante una investigación exhaustiva, los científicos buscan diligentemente soluciones estables y fiables para mitigar o eliminar el impacto del efecto de almohadilla negra. En las últimas décadas, los investigadores han propuesto numerosos métodos para abordar el efecto de almohadilla negra, como la optimización del proceso de fabricación de capas de níquel, el ajuste de la estructura de las interfaces metálicas e incluso la exploración de nuevos materiales de aleación. Estos esfuerzos no solo han contribuido a mejorar la fiabilidad de la fabricación de PCB, sino que también han abierto nuevas posibilidades de avance en el campo de la electrónica. Como parte integral del tratamiento de superficies de PCB, el proceso de inmersión en oro desempeña un papel indispensable en el campo de la electrónica. Proporciona una superficie lisa para la soldadura de componentes electrónicos y desempeña un papel crucial en la protección de los componentes contra la oxidación y la corrosión. Sin embargo, la complejidad del proceso y los desafíos que presenta también nos exigen explorar e innovar continuamente para garantizar la fiabilidad y estabilidad de la industria electrónica. Gracias a un profundo conocimiento del proceso de oro por inmersión,Podemos comprender mejor la ciencia y la tecnología detrás de la fabricación de PCB y contribuir con un modesto esfuerzo al desarrollo del sector electrónico.
