Comparación de acabados superficiales de PCB: OSP, ENIG y HASL
2024-12-19Reportero: SprintPCB
El acabado superficial es un paso crucial en la fabricación de PCB, que influye directamente en el rendimiento, la fiabilidad y el coste. Entre los acabados superficiales de PCB más comunes se encuentran el OSP (Conservante Orgánico de Soldabilidad), el ENIG (Níquel Electrolítico por Inmersión en Oro) y el HASL (Nivelación de Soldadura por Aire Caliente). Cada acabado está diseñado para aplicaciones específicas, ofreciendo ventajas y desafíos únicos. Este artículo ofrece un análisis detallado de estos procesos, centrándose en sus características, aplicaciones, costes e impacto en la soldadura, la fiabilidad y el almacenamiento.
¿Qué es OSP (conservante orgánico de soldabilidad)?
OSP es un compuesto orgánico a base de agua que se aplica a las almohadillas de cobre de las PCB para prevenir la oxidación y garantizar la soldabilidad. Actúa como una capa protectora temporal que soporta la tensión térmica durante el ensamblaje.
Ventajas de OSP:
El OSP es rentable y ecológico. Ofrece una superficie extremadamente plana, ideal para diseños de interconexión de alta densidad (HDI) y componentes de paso fino. Su aplicación es sencilla y no requiere metales pesados, lo que garantiza el cumplimiento de la normativa RoHS.
Limitaciones de OSP:
El OSP tiene una vida útil limitada y es sensible a factores ambientales como la humedad. Su soldabilidad se degrada tras múltiples ciclos térmicos, lo que lo hace menos adecuado para ensamblajes complejos que requieren reflujo repetido. Además, ofrece una protección mecánica limitada en comparación con otros acabados.
Aplicaciones OSP:
OSP se utiliza ampliamente en productos electrónicos de consumo, como teléfonos inteligentes, tabletas y consolas de juegos, donde el costo y la simplicidad tienen prioridad.

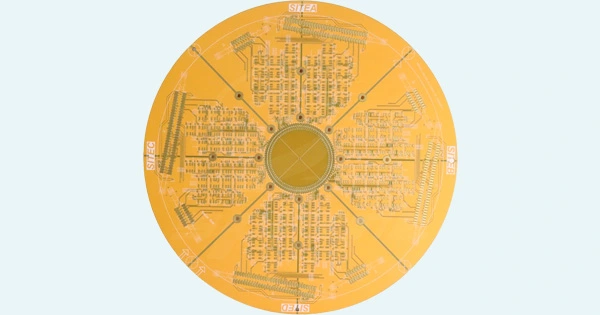

¿Qué es ENIG (oro por inmersión en níquel electrolítico)?
ENIG es un acabado de dos capas con una base de níquel rematada con una fina capa de oro. El níquel proporciona una barrera a la difusión del cobre, mientras que la capa de oro mejora la soldabilidad y previene la oxidación.
Ventajas de ENIG:
ENIG ofrece una superficie plana y lisa, lo que la hace altamente compatible con diseños HDI, matrices de rejilla de bolas (BGA) y tecnología de montaje superficial (SMT). Ofrece una excelente resistencia a la corrosión y una larga vida útil. La estructura de doble capa de ENIG es robusta, lo que garantiza uniones de soldadura fiables y un rendimiento eléctrico superior.
Limitaciones de ENIG:
El ENIG es significativamente más caro que el OSP o el HASL debido a su contenido de oro y a su complejo proceso de fabricación. Un niquelado inadecuado puede provocar defectos en la almohadilla negra, lo que supone un importante problema de fiabilidad.
Aplicaciones ENIG:
ENIG es la opción preferida para industrias de alta confiabilidad como la aeroespacial, la de dispositivos médicos, la automotriz y la de telecomunicaciones. Es ideal para aplicaciones que exigen una transmisión de señal precisa y duradera.

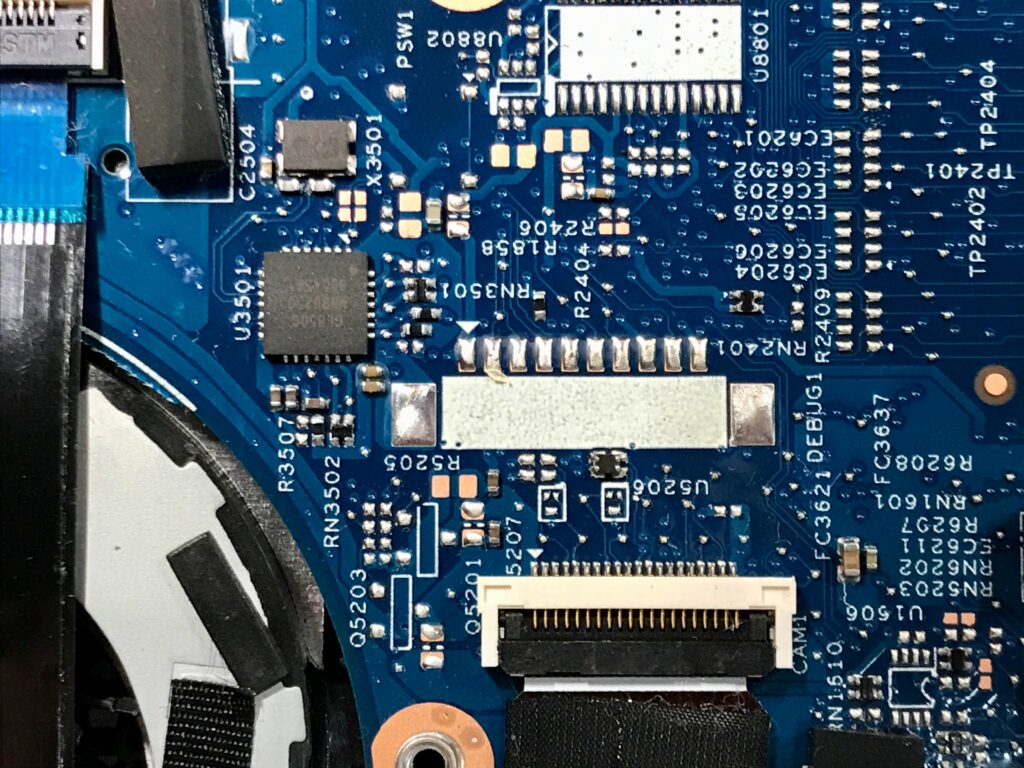

¿Qué es HASL (nivelación de soldadura con aire caliente)?
El HASL consiste en sumergir la PCB en soldadura fundida y usar aire caliente para eliminar el exceso de soldadura, dejando una capa uniforme sobre las almohadillas de cobre. Puede ser con o sin plomo.
Ventajas de HASL:
HASL es rentable y proporciona un recubrimiento grueso y duradero que protege al cobre de la oxidación. Las variantes HASL sin plomo cumplen con las normativas ambientales, incluida la directiva RoHS.
Limitaciones de HASL:
El HASL crea una superficie irregular, lo cual puede ser problemático para diseños HDI y componentes de paso fino. Es menos adecuado para PCB modernas que requieren un ensamblaje preciso. El HASL tradicional a base de plomo es perjudicial para el medio ambiente, aunque las alternativas sin plomo mitigan este problema.
Aplicaciones HASL:
HASL se utiliza a menudo en electrónica industrial, fuentes de alimentación y aplicaciones que requieren conexiones mecánicas robustas.
Comparación de acabados superficiales de PCB : OSP, ENIG y HASL
Eficiencia de costos:
El OSP es el acabado superficial más asequible, ideal para proyectos de bajo presupuesto. El HASL ofrece una solución intermedia que equilibra costo y durabilidad. El ENIG es el más caro, pero ofrece un rendimiento y una fiabilidad inigualables.

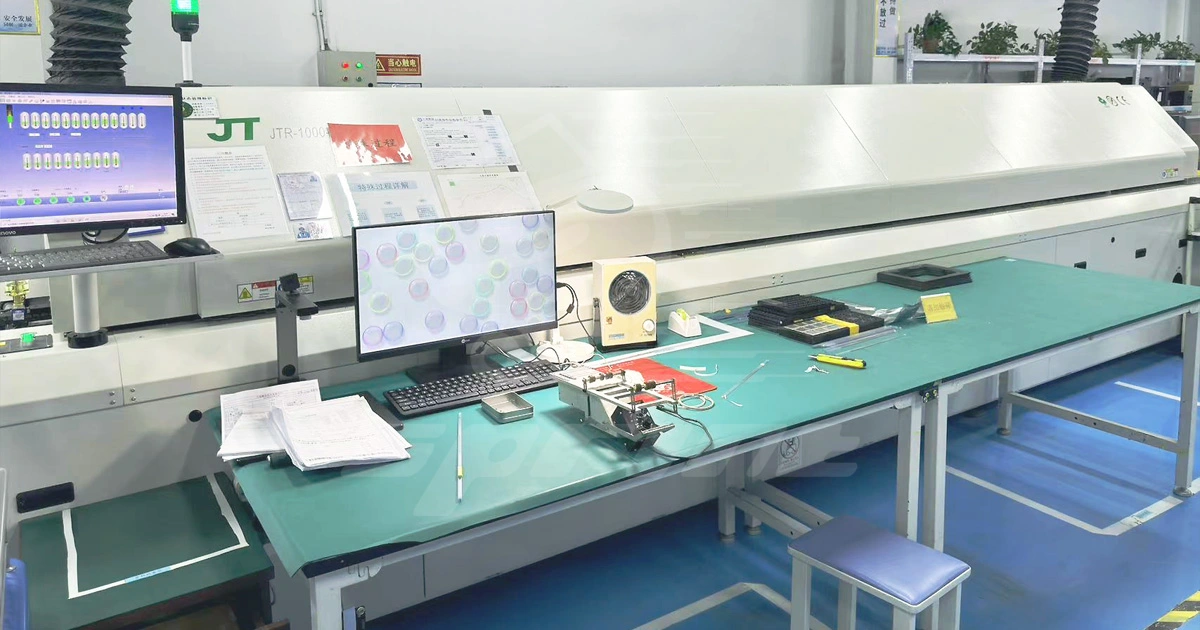

Soldabilidad y tolerancia al reflujo:
ENIG destaca por su soldabilidad, incluso después de múltiples ciclos de reflujo. OSP se limita a uno o dos procesos de reflujo, ya que su soldabilidad se degrada con el calentamiento repetido. HASL ofrece buena soldabilidad, pero presenta dificultades con diseños de alta densidad y paso fino.
Planitud de la superficie y compatibilidad:
ENIG ofrece una superficie perfectamente plana, ideal para diseños avanzados como BGA y SMT. El OSP es plano, pero carece de la durabilidad necesaria para aplicaciones de alta tensión. La superficie irregular del HASL puede dificultar su compatibilidad con diseños HDI.
Vida útil y durabilidad:
ENIG ofrece la mayor vida útil y una durabilidad superior. HASL ofrece una estabilidad de almacenamiento razonable, pero requiere un manejo cuidadoso. OSP tiene la vida útil más corta y es sensible a las condiciones ambientales.
Impacto ambiental:
OSP y ENIG son ecológicos y no contienen plomo. El HASL tradicional con plomo es perjudicial para el medio ambiente, pero las opciones sin plomo solucionan este problema.
Cómo seleccionar el acabado adecuado para su aplicación
La elección del acabado superficial depende de las necesidades específicas de su proyecto: elija OSP para aplicaciones con precios competitivos que requieren simplicidad y ciclos térmicos mínimos. Opte por ENIG cuando la alta fiabilidad, la planitud y una larga vida útil sean primordiales. Considere HASL para conexiones mecánicas robustas en diseños industriales y menos complejos. En SprintPCB, ofrecemos una amplia gama de opciones de acabado superficial adaptadas a las necesidades de su aplicación. Nuestras avanzadas capacidades de fabricación garantizan una aplicación precisa y una calidad constante, ya sea que elija OSP, ENIG o HASL. Con años de experiencia en la producción de PCB, ofrecemos soluciones que equilibran rendimiento, fiabilidad y coste.
