Dominando el diseño y la fabricación de PCB multicapa: Guía experta para 2025 de SprintPCB

El auge de las PCB multicapa en la electrónica moderna

En el panorama actual de la electrónica, donde se demandan soluciones compactas y de alto rendimiento, las PCB multicapa se han vuelto esenciales para la circuitería avanzada. Estas complejas placas se encuentran en todo tipo de aplicaciones, desde infraestructuras 5G hasta sistemas de imágenes médicas, lo que permite a los ingenieros integrar más funcionalidad en espacios reducidos. En SprintPCB, nos destacamos en la fabricación de PCB multicapa, combinando ingeniería de precisión con una fiabilidad inigualable. Esta guía profundiza en los fundamentos del diseño, los procesos de fabricación y las tendencias más vanguardistas, para que pueda aprovechar al máximo la tecnología de PCB multicapa.

Comprensión de las PCB multicapa: más allá de la simplicidad básica

Una PCB multicapa integra tres o más capas conductoras de cobre, separadas por material dieléctrico aislante y unidas mediante calor y presión. Estas capas se interconectan mediante orificios pasantes (PTH) o microvías, lo que las hace ideales para dispositivos complejos como:

• Electrónica de consumo: teléfonos inteligentes con placas de más de 10 capas para antenas 5G.
• Automatización Industrial: Controladores de motores con gestión térmica integrada.
• Aeroespacial: Sistemas de aviónica que requieren blindaje EMI e integridad de señal de alta velocidad.

Por qué las PCB multicapa superan a las PCB de una o dos capas:

• Eficiencia espacial: entre un 50 % y un 70 % menos de espacio en comparación con diseños equivalentes de una sola capa.
• Calidad de señal mejorada: Los planos de tierra/alimentación dedicados reducen la interferencia de ruido.
• Durabilidad mejorada: Los núcleos laminados FR-4 soportan vibraciones y ciclos térmicos.

Seis industrias transformadas por PCB multicapa

Telecomunicaciones: PCB de 12 a 20 capas alimentan estaciones base 5G y enrutadores de ondas milimétricas.

Dispositivos médicos: Los PCB multicapa flexibles hacen posibles las máquinas de resonancia magnética y los monitores de salud portátiles.

Automotriz: Los ADAS (sistemas avanzados de asistencia al conductor) se basan en placas HDI (interconexión de alta densidad).

IoT: diseños ultrafinos de 6 capas impulsan sensores inteligentes y tecnología portátil.

Defensa: Las placas reforzadas admiten sistemas de radar y dispositivos de comunicación seguros.

Energía: Los PCB multicapa son cruciales para los inversores solares y los sistemas de gestión de baterías (BMS).

El proceso de fabricación de precisión de PCB multicapa en SprintPCB

Nuestra producción de PCB multicapa cumple con los estándares IPC-6012 Clase 3, lo que garantiza la más alta calidad:

Diseño de apilamiento de capas

• Optimizar la disposición de capas para el control de impedancia, como configuraciones señal-tierra-señal.
• Materiales seleccionados: High-Tg FR-4, Rogers 4350B o poliimida para híbridos flexibles-rígidos.

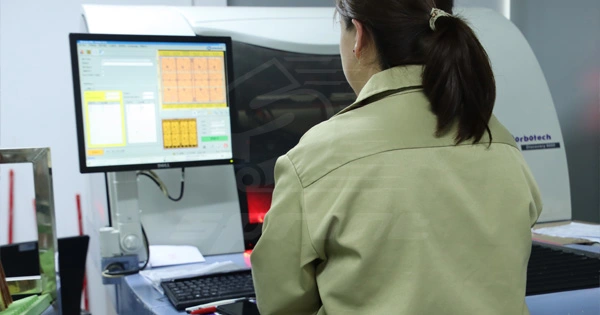

Imágenes de la capa interna

• La imagen directa por láser (LDI) logra una precisión de línea/espacio de 25 μm para obtener patrones precisos.
• AOI (inspección óptica automatizada) detecta defectos antes de la laminación para garantizar la calidad.

Laminación y perforación

• Las prensas hidráulicas unen capas a 180°C y 350 psi para lograr una fuerte adhesión.
• La perforación láser crea microvías (50–100 μm de diámetro) en placas HDI para conexiones complejas.

Recubrimiento y acabado de superficies

• El oro por inmersión en níquel químico (ENIG) proporciona una excelente resistencia a la corrosión.
• Mediante el relleno con epoxi conductor se evitan bolsas de aire para lograr conexiones eléctricas confiables.

Prueba final

• TDR (reflectometría en el dominio del tiempo) verifica la impedancia para la integridad de la señal de alta velocidad.
• La prueba de choque térmico (-55 °C a 125 °C, 500 ciclos) garantiza la durabilidad en condiciones extremas.

Cinco prácticas recomendadas esenciales para el diseño de PCB multicapa

• Planificación inicial del apilamiento de capas: Separe las conexiones a tierra analógicas y digitales para evitar el acoplamiento de ruido. Utilice apilamiento simétrico para evitar la distorsión (p. ej., 4 capas: Señal-Tierra-Alimentación-Señal).
• Gestión de la integridad de la señal: Dirija las pistas de alta velocidad (p. ej., DDR4, PCIe) a capas adyacentes con protección a tierra. Siga la regla de 3 W (distancia entre pistas = 3 veces el ancho de la pista) para minimizar la interferencia de diafonía.
• Diseño térmico eficaz: Coloque vías térmicas debajo de los componentes de potencia (p. ej., encapsulados QFN) para disipar el calor. Utilice vertidos de cobre en las capas internas para gestionar el calor eficientemente.
• Optimización de DFM: Evite la vía en la almohadilla a menos que sea necesario, ya que puede aumentar los costos entre un 15 y un 20 %. Asegúrese de que los anillos anulares sean ≥0,15 mm para una perforación y un enchapado fiables.
• Colaboración con su fabricante: Comparta archivos Gerber, IPC-356 y ODB++ para una fabricación de PCB multicapa sin problemas. Valide la temperatura de transición vítrea (Tg) y el coeficiente de expansión térmica (CTE) de apilado para evitar problemas de fabricación.

Cómo gestionar los costes de producción de PCB multicapa: estrategias de optimización

Recuento de capas: una PCB de 6 capas normalmente cuesta aproximadamente un 40 % más que una placa de 4 capas debido a la mayor complejidad y el uso de material.

Materiales: Los laminados de alta frecuencia como Rogers agregan entre un 30 y un 50 % a los costos en comparación con los materiales FR-4 estándar.

Agujeros: Las microvías perforadas con láser cuestan entre 0,02 y 0,05 dólares por agujero, mientras que los taladros mecánicos cuestan solo 0,005 dólares por agujero.

Plazo de entrega: Los servicios de entrega acelerada de 5 días pueden costar un 25 % más que los ciclos de producción estándar de 10 días.

Consejos de SprintPCB para ahorrar costes:

• Utilice un espesor de placa estándar de 1,6 mm a menos que los requisitos específicos indiquen lo contrario.
• Opte por el acabado HASL (nivelación de soldadura con aire caliente) para aplicaciones no críticas para reducir costos.
• Panelizar tableros pequeños para minimizar el desperdicio de material y maximizar la eficiencia de producción.

PCB multicapa vs. HDI: Cómo elegir la tecnología adecuada para su proyecto

Mirando hacia el futuro: Innovaciones en la tecnología de PCB multicapa

• Pasivos integrados: resistencias y condensadores integrados en capas internas, reduciendo el área de superficie hasta en un 30%.
• Electrónica impresa en 3D: la fabricación aditiva permite la creación rápida de prototipos de placas de 8 capas.
• Herramientas de diseño impulsadas por IA: enrute automáticamente conexiones BGA complejas en minutos para ciclos de diseño más rápidos.
• Materiales sostenibles: Los laminados libres de halógenos y los núcleos de cobre reciclables promueven la electrónica ecológica.

Por qué SprintPCB es líder en la fabricación de PCB multicapa

• Capacidades avanzadas: Soporte para hasta 32 capas, perforación láser de 25 μm y control de impedancia de ±10%.
• Certificaciones integrales: ISO 9001, AS9100 (aeroespacial) e IATF 16949 (automotriz) garantizan la calidad y el cumplimiento.
• Red de producción global: Transición fluida del prototipo a la producción en volumen en instalaciones de EE. UU., la UE y Asia.
• Soporte dedicado: Nuestro equipo de ingeniería brinda orientación experta para el diseño de apilamientos y el análisis DFM.

Conclusión

Desde wearables IoT hasta comunicaciones satelitales, las PCB multicapa impulsan la innovación en electrónica al permitir la miniaturización y un rendimiento mejorado. Colabore con SprintPCB para acceder a nuestros procesos de fabricación de vanguardia, rigurosos protocolos de prueba y una experiencia técnica inigualable.

¿Necesita un proveedor confiable de PCB multicapa? ¡Suba sus archivos de diseño hoy mismo para obtener un presupuesto gratuito y disfrute de un 15% de descuento en su primer pedido!
