¿Por qué elegir PCB HDI de China? Ventajas clave frente a las PCB convencionales

2024-06-18Reportero: SprintPCB

Diferencias y ventajas de las PCB HDI en comparación con las PCB convencionales:

Tamaño y peso

PCB HDI: Más pequeñas y ligeras. Gracias al uso de cableado de alta densidad y a anchos y espaciados de línea más finos, las PCB HDI pueden lograr un diseño más compacto. Esto las hace especialmente adecuadas para dispositivos electrónicos modernos que requieren miniaturización y ligereza. PCB estándar: Generalmente más grandes y pesadas, ideales para necesidades de cableado más simples y de menor densidad. Se utilizan comúnmente en aplicaciones donde el espacio y el peso no son tan críticos.

Materiales y estructura

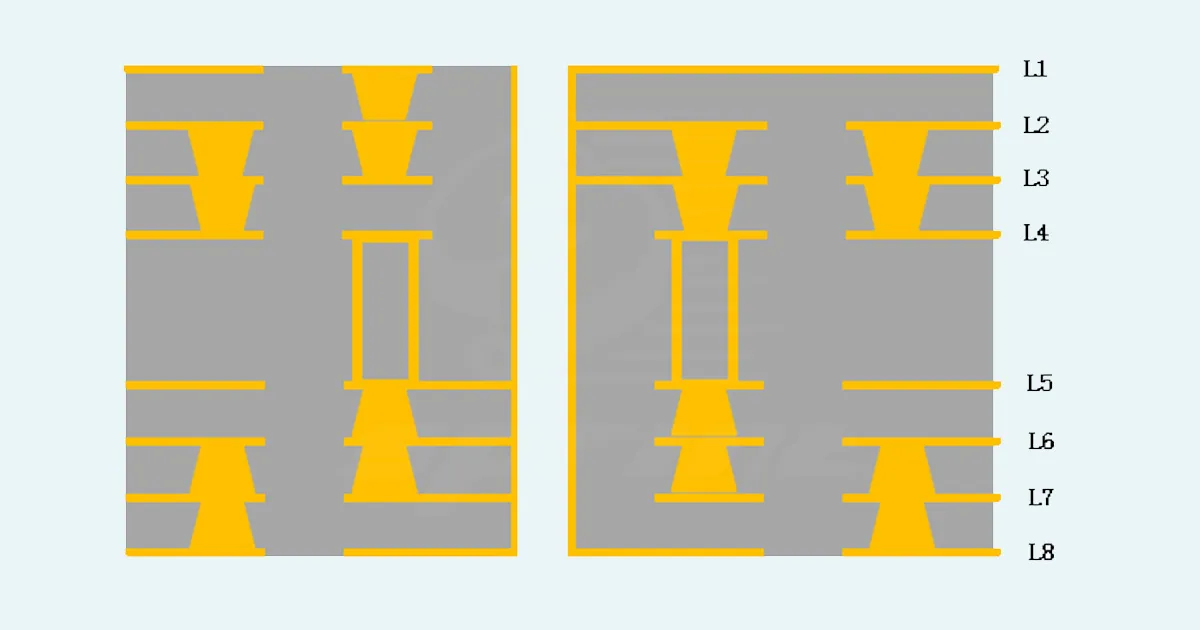

PCB HDI: Generalmente utiliza una placa de doble cara como núcleo, que luego construye múltiples capas mediante laminación secuencial, conocida como tecnología "Build-Up Multilayer" (BUM). Las conexiones eléctricas entre capas se logran mediante numerosas vías ciegas y enterradas diminutas. Esta estructura avanzada permite las interconexiones complejas que requieren los dispositivos de alto rendimiento. PCB estándar: La estructura multicapa tradicional conecta las capas principalmente mediante orificios pasantes, y también puede utilizar vías ciegas y enterradas, pero el proceso de diseño y fabricación es relativamente sencillo. Las vías son de mayor tamaño y la densidad de cableado es menor, lo que las hace adecuadas para aplicaciones de densidad baja a media. PCB de alta densidad de China

Proceso de fabricación

PCB HDI: Utiliza tecnología de perforación láser para crear vías ciegas y enterradas más pequeñas, con diámetros inferiores a 150 µm. Este proceso requiere alta precisión en el posicionamiento de los orificios, así como un riguroso control de costos y eficiencia de producción. Los equipos y técnicas avanzados utilizados demuestran la experiencia de los fabricantes chinos de PCB HDI en la entrega de soluciones de vanguardia. PCB convencional: Utiliza principalmente tecnología de perforación mecánica, con diámetros de vía y número de capas generalmente mayores. Este método tradicional es menos complejo y adecuado para aplicaciones menos exigentes.

Densidad de cableado

PCB HDI: Mayor densidad de cableado, con anchos y espaciados de línea que no suelen superar los 76,2 µm, y una densidad de almohadillas de soldadura superior a 50 por centímetro cuadrado. Esta alta densidad permite más conexiones y componentes en un área más pequeña, lo que mejora la funcionalidad y el rendimiento de los dispositivos electrónicos. PCB estándar: Menor densidad de cableado, con anchos y espaciados de línea mayores, y una menor densidad de almohadillas de soldadura. Esto es adecuado para aplicaciones con requisitos de rendimiento menos exigentes.

Espesor de la capa dieléctrica

PCB HDI: Capas dieléctricas más delgadas, típicamente inferiores a 80 µm, con mayores exigencias de uniformidad de espesor, especialmente en placas de alta densidad y sustratos que requieren control de impedancia. Esto contribuye a una mejor integridad de la señal y un mejor rendimiento en circuitos electrónicos complejos. PCB estándar: Capas dieléctricas más gruesas, con requisitos de uniformidad relativamente menores. Esto es suficiente para aplicaciones donde la integridad de la señal no es tan crítica.

Rendimiento eléctrico

PCB HDI: Rendimiento eléctrico superior, capaz de mejorar la intensidad y la fiabilidad de la señal. Las PCB HDI ofrecen mejoras significativas en cuanto a interferencias de radiofrecuencia (RFI), interferencias electromagnéticas (EMI), descargas electrostáticas (ESD) y conductividad térmica. Estas características las hacen ideales para aplicaciones electrónicas sensibles y de alto rendimiento. PCB estándar: Rendimiento eléctrico inferior, ideal para aplicaciones con requisitos de transmisión de señal menos exigentes.

Flexibilidad de diseño

PCB HDI: Gracias a su diseño de cableado de alta densidad, las PCB HDI permiten diseños de circuitos más complejos en espacios reducidos. Esto proporciona a los diseñadores mayor flexibilidad para añadir más características y funcionalidades sin aumentar el tamaño de la PCB. Las avanzadas capacidades de diseño de los fabricantes chinos de PCB HDI permiten soluciones innovadoras que satisfacen las necesidades cambiantes de la industria electrónica. Si bien las PCB HDI ofrecen claras ventajas en cuanto a densidad de cableado, rendimiento eléctrico y tamaño, su proceso de fabricación es más complejo y requiere mayores capacidades técnicas. Técnicas como la perforación láser, la alineación precisa y el relleno de microvías requieren un soporte técnico avanzado, lo que también conlleva mayores costes de producción. Por el contrario, las PCB multicapa tradicionales, con su estructura más sencilla y menores exigencias de fabricación, son adecuadas para aplicaciones de densidad baja a media. Las PCB HDI de los fabricantes chinos ofrecen mayor densidad de cableado, rendimiento eléctrico superior y menor tamaño, lo que las hace ideales para aplicaciones de alta gama. Sin embargo, deben tenerse en cuenta sus complejos procesos de fabricación y sus elevados costes. Las PCB multicapa tradicionales, aunque menos avanzadas, siguen siendo una opción viable para aplicaciones menos exigentes.
