<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">3 desafíos y soluciones para PCB RF

2023-06-07Reportero: SprintPCB

En esta entrada del blog, exploraremos los desafíos y las soluciones asociadas con las placas de circuito impreso de radiofrecuencia (PCB RF). Las PCB RF son un tipo de placa de circuito ampliamente utilizada en la transmisión de señales de alta frecuencia y en dispositivos electrónicos de RF. Con el rápido avance de las tecnologías de la comunicación y la electrónica, el diseño y la fabricación de circuitos de RF se han vuelto cada vez más complejos y críticos. Por lo tanto, comprender los desafíos que enfrentan las PCB RF e implementar las soluciones adecuadas es esencial para garantizar un alto rendimiento y confiabilidad. Para comenzar, definamos las PCB RF y analicemos sus aplicaciones. Las PCB RF son tipos especiales de placas de circuito que se utilizan para procesar y transmitir señales de alta frecuencia. Se emplean comúnmente en sistemas de comunicación inalámbrica, radar, comunicación satelital, filtros de alta frecuencia y otros dispositivos electrónicos de RF. Debido a la sensibilidad de las señales de alta frecuencia a la integridad de la señal y a las interferencias, se requiere una atención minuciosa en el diseño y la fabricación de las PCB RF. Sin embargo, las PCB RF enfrentan varios desafíos durante el proceso de diseño y fabricación. Principalmente, se encuentran los requisitos para la transmisión de señales de alta frecuencia. Las características de alta frecuencia y la integridad de la señal son consideraciones críticas en el diseño de circuitos de RF. En el rango de alta frecuencia, la transmisión y recepción de señales se vuelve más compleja, ya que la longitud y la forma de las rutas de señal afectan significativamente las características de transmisión. Además, la interferencia y el ruido de la señal plantean problemas significativos en entornos de alta frecuencia. En segundo lugar, la selección de materiales y la optimización del diseño presentan desafíos para las PCB de RF. El rendimiento de las PCB de RF depende de la constante dieléctrica y los factores de pérdida de los materiales de sustrato utilizados. Una selección adecuada de materiales y la optimización del diseño pueden minimizar la pérdida de señal y la interferencia. Asimismo, el diseño de líneas de transmisión y antenas es crucial en las PCB de RF, ya que desempeñan un papel clave en la radiación y recepción de la señal. En tercer lugar, los procesos de fabricación también plantean desafíos. La fabricación de PCB de RF requiere una cuidadosa consideración del diseño de la placa de circuito impreso y el apilado de capas para garantizar un rendimiento óptimo de la transmisión de la señal. Asimismo, la aplicación de técnicas de puesta a tierra y apantallamiento es esencial para reducir la interferencia de la señal y la radiación electromagnética. El control de tolerancias y los requisitos del proceso también deben considerarse cuidadosamente para garantizar la precisión y la estabilidad del proceso de fabricación. Para abordar estos desafíos, se han propuesto e implementado ampliamente diversas soluciones. Durante la fase de diseño, se pueden utilizar materiales de alto rendimiento y optimizar las rutas y la disposición de las señales para maximizar la calidad de la transmisión. Además, la aplicación de herramientas de simulación y análisis ayuda a los ingenieros a predecir y optimizar el rendimiento de las PCB de RF. En el proceso de fabricación, el apilamiento preciso de capas y las conexiones entre capas...Junto con las técnicas de fabricación avanzadas, se puede garantizar la calidad y el rendimiento de las PCB de RF. Además, un riguroso control de calidad y pruebas son cruciales para garantizar la estabilidad y la fiabilidad de las PCB de RF. Las pruebas y la validación también desempeñan un papel importante para garantizar el rendimiento de las PCB de RF. Las mediciones de alta frecuencia y el análisis de características pueden ayudar a verificar la calidad y las propiedades de la transmisión de la señal. La integridad de la señal y la validación del rendimiento son pasos cruciales para garantizar que las PCB de RF cumplan con las especificaciones de diseño. Finalmente, la mejora continua y la innovación son esenciales para el desarrollo de la tecnología de PCB de RF. Mantenerse al día con las tecnologías emergentes y las tendencias del sector e implementarlas es crucial para mantener una ventaja competitiva. Simultáneamente, la mejora continua de los procesos de diseño y fabricación para optimizar el rendimiento y la fiabilidad de las PCB de RF es clave para un desarrollo sostenido. En las siguientes secciones de este artículo, profundizaremos en estas soluciones y presentaremos las aplicaciones prácticas y los logros de la tecnología de PCB de RF a través de un caso práctico de éxito. Al comprender los desafíos de las PCB de RF e implementar las soluciones correspondientes, podemos satisfacer mejor los requisitos de la transmisión de señales de alta frecuencia e impulsar el avance de los dispositivos electrónicos de RF.

Desafíos de la PCB RF

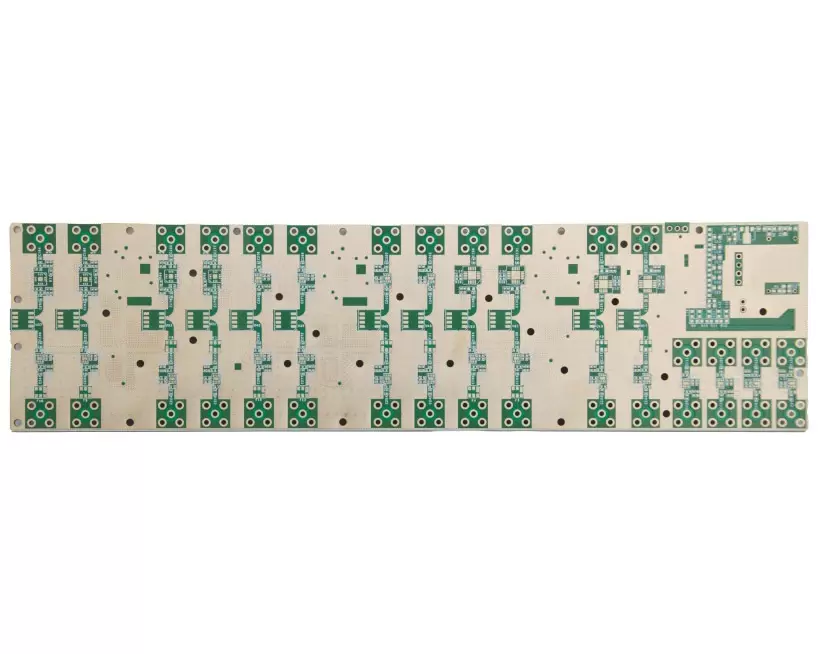

Fabricación de PCB por radiofrecuencia (RF)

Requisitos de transmisión de señales de alta frecuencia

Características de alta frecuencia e integridad de la señal: Las placas de circuito impreso de RF se enfrentan al reto de mantener la integridad de la señal en la transmisión de señales de alta frecuencia. Esto incluye abordar problemas como la atenuación, la reflexión y la distorsión de la señal, que son cruciales para garantizar una transmisión fiable. Problemas de interferencia y ruido: Los circuitos de alta frecuencia son susceptibles a interferencias externas y fuentes de ruido, como la radiación electromagnética, la diafonía y la resonancia. Estas fuentes de interferencia pueden provocar distorsión de la señal y reducir el rendimiento del sistema. Por lo tanto, las placas de circuito impreso de RF deben suprimir eficazmente las fuentes de interferencia y proporcionar un blindaje y aislamiento adecuados.

Selección de materiales y optimización del diseño

Constante dieléctrica y factores de pérdida: La constante dieléctrica de los materiales de las placas de circuito impreso de RF determina la velocidad de propagación de la señal y la adaptación de impedancia. La elección de materiales con constantes dieléctricas adecuadas es crucial para mantener una transmisión de señal estable. Además, los factores de pérdida en los materiales pueden afectar la atenuación y la distorsión de la señal. Diseño de líneas de transmisión y antenas: La geometría, la longitud y la disposición de las líneas de transmisión y antenas influyen significativamente en las características de transmisión de las placas de circuito impreso de RF. El reto reside en optimizar la adaptación de impedancia de las líneas de transmisión, minimizar las pérdidas en las líneas de transmisión y reducir la radiación electromagnética.

Desafíos en el proceso de fabricación

Diseño de PCB y apilamiento de capas : El diseño de PCB y apilamiento de capas de las placas de circuito impreso de RF debe considerar la integridad de la señal y la compatibilidad electromagnética. Un diseño de PCB y apilamiento de capas adecuados pueden reducir la interferencia de la señal y la diafonía, mejorando así el rendimiento de RF.

Técnicas de puesta a tierra y blindaje : Se requieren técnicas eficaces de puesta a tierra y blindaje en las placas de circuito impreso de radiofrecuencia (RF) para suprimir las fuentes de interferencia y la radiación electromagnética. Esto incluye una planificación adecuada de la puesta a tierra, el diseño del plano de tierra y la optimización de las estructuras de blindaje.

Control de tolerancias y requisitos de proceso : Las placas de circuito impreso de RF están sujetas a estrictos controles de tolerancias y requisitos de proceso durante su fabricación. Un control preciso de las dimensiones, la alineación, la metalización y los procesos de soldadura es crucial para mantener el rendimiento de RF.

Soluciones

Consideraciones en la fase de diseño En la fase de diseño, se pueden implementar las siguientes soluciones para superar los desafíos en el diseño de PCB de RF:

Uso de materiales de alto rendimiento:

Las PCB de RF requieren materiales con baja constante dieléctrica y baja pérdida para minimizar la pérdida de energía y las interferencias durante la transmisión de la señal. La selección de materiales de alto rendimiento, como el PTFE (politetrafluoroetileno) o laminados de alta frecuencia, puede mejorar la integridad y el rendimiento de la señal.

Optimización de rutas y diseño de señales:

Una consideración cuidadosa de las rutas y el diseño de las señales es esencial para minimizar la interferencia entre las líneas de señal. Un enrutamiento racional de las señales, un espaciado adecuado y el apilamiento de capas pueden reducir la diafonía y las reflexiones, mejorando así la calidad de la señal.

Aplicación de herramientas de simulación y análisis:

El uso de herramientas de simulación y análisis de RF, como software de simulación de campos electromagnéticos y herramientas de análisis del dominio de frecuencia, puede ayudar a evaluar el rendimiento del diseño y optimizarlo. Estas herramientas ayudan a predecir parámetros clave como la integridad de la señal, la adaptación de impedancia y la pérdida de señal, lo que permite la detección temprana y la resolución de posibles problemas. Soluciones tecnológicas en el proceso de fabricación. Durante la fabricación de PCB de RF, se pueden emplear las siguientes soluciones para abordar los desafíos:

Apilamiento preciso de capas y conexiones entre capas:

El apilado preciso de capas y las conexiones entre capas son cruciales para las PCB de RF. El uso de procesos de fabricación de precisión y equipos de alta precisión garantiza la consistencia y la fiabilidad de las conexiones entre capas, evitando la pérdida de señal y otros efectos adversos.

Procesos de fabricación avanzados:

El uso de procesos de fabricación avanzados, como la fabricación de PCB de línea fina, el grabado de alta precisión y sofisticados tratamientos químicos, garantiza la precisión y controlabilidad del proceso. Estos procesos mejoran la definición de línea, la precisión de apertura y el control dimensional, cumpliendo así con los requisitos de transmisión de señales de alta frecuencia.

Control de calidad y pruebas rigurosas:

Implementar rigurosas medidas de control de calidad y métodos de prueba durante el proceso de fabricación es esencial. La detección temprana y la corrección de posibles defectos de fabricación se pueden lograr mediante equipos y técnicas de inspección avanzados, como la inspección por rayos X, la termografía infrarroja y las mediciones de alta frecuencia, lo que garantiza la calidad del producto y la estabilidad del rendimiento. Pruebas y verificación: Durante la etapa de prueba y verificación de las PCB de RF, se pueden aplicar las siguientes soluciones para validar los resultados de diseño y fabricación:

Mediciones y caracterización de alta frecuencia:

Se utilizan equipos y herramientas de medición de alta frecuencia, como analizadores de red y de espectro, para realizar pruebas de caracterización y respuesta en frecuencia en PCB de RF. Estas pruebas evalúan indicadores de rendimiento como la pérdida de transmisión de señal, la adaptación de impedancia y el ancho de banda, comparándolos con las especificaciones de diseño.

Verificación de la integridad y el rendimiento de la señal:

Se realizan pruebas de integridad de la señal, que incluyen reflexión en el dominio temporal, diafonía y acoplamiento, para verificar la integridad de la señal. La validación de la integridad de la señal garantiza la fiabilidad y la estabilidad de las PCB de RF en aplicaciones reales. Mejora e innovación continuas. La mejora e innovación continuas en la tecnología de PCB de RF son cruciales para afrontar los desafíos. Las siguientes soluciones impulsan la mejora e innovación continuas:

Seguimiento de nuevas tecnologías y tendencias de la industria:

Manténgase al día con las nuevas tecnologías y tendencias de la industria en el campo de las PCB de RF, como nuevos materiales, procesos de fabricación y metodologías de diseño. La adopción y aplicación oportuna de estas tecnologías contribuye a mejorar el rendimiento y la fiabilidad de las PCB de RF.

Mejora continua de los procesos de diseño y fabricación:

Mejorar continuamente los procesos de diseño y fabricación mediante la búsqueda de métodos y herramientas de optimización que mejoren la eficiencia de la producción y la calidad del producto. Optimizar el flujo de procesos mediante la automatización y soluciones inteligentes reduce los errores humanos y las variaciones en la fabricación. Al implementar estas soluciones, los fabricantes y diseñadores de PCB de RF pueden superar los desafíos y mejorar el rendimiento, la fiabilidad y la viabilidad de fabricación de las PCB de RF. Esto facilita la satisfacción de la creciente demanda de dispositivos electrónicos y de comunicación de alta frecuencia, impulsando aún más el desarrollo de la tecnología de RF.

Estudio de caso: Aplicación exitosa de PCB RF

Diseño y fabricación de PCB RF para estaciones base 5G

Caso práctico: Diseño y fabricación de PCB RF para estaciones base 5G. Antecedentes : Con el rápido desarrollo de la tecnología de comunicación 5G, las PCB RF son cada vez más exigentes. Una empresa fabricante de equipos de comunicación decidió desarrollar una estación base de alto rendimiento basada en tecnología 5G. Para cumplir con los requisitos de transmisión de señales de alta frecuencia, integridad de la señal y estabilidad del rendimiento, eligieron las PCB RF como un componente crítico para la estación base. Solución .Consideraciones durante la fase de diseño: Durante la fase de diseño, se utilizaron herramientas avanzadas de diseño de circuitos de RF y software de simulación para optimizar las rutas de señal, asegurando la mejor integridad de la señal y el mejor rendimiento de transmisión. Además, se seleccionaron materiales especiales con baja constante dieléctrica y baja pérdida para minimizar la atenuación de la señal y la pérdida de transmisión. Soluciones técnicas durante el proceso de fabricación: Para garantizar la calidad y el rendimiento de la PCB de RF, se emplearon técnicas precisas de apilamiento de capas e interconexión. Al optimizar el diseño de la PCB e implementar técnicas de apantallamiento, se redujeron significativamente la interferencia de la señal y el ruido. Se emplearon procesos avanzados de fabricación de patrones de circuitos microfinos y un control de alta precisión para garantizar dimensiones precisas y control de tolerancia. Pruebas y validación: Se realizaron mediciones exhaustivas de alta frecuencia y análisis de características para garantizar que la PCB de RF cumpliera con un rendimiento estable dentro del rango de frecuencia de diseño. Se utilizaron herramientas profesionales de análisis de integridad de señal para verificar la transmisión de la señal y la fiabilidad de la interfaz de la PCB. Logros y beneficios Alto rendimiento y estabilidad: mediante la adopción de soluciones optimizadas de diseño y fabricación, la PCB RF para la estación base 5G cumplió con los requisitos de transmisión de señales de alta frecuencia, demostrando una excelente integridad y estabilidad de la señal. Mejora del rendimiento y competitividad en el mercado: el exitoso lanzamiento de la estación base de alto rendimiento basada en tecnología 5G mejoró la satisfacción del cliente y fortaleció la competitividad de la empresa en el mercado de equipos de comunicación. La mayor fiabilidad y estabilidad de la PCB RF contribuyó a la mejora del rendimiento del producto. Acumulación tecnológica e innovación: a lo largo de este proyecto, los equipos de diseño y fabricación de la empresa acumularon valiosa experiencia y conocimiento sobre las PCB RF. Esto proporciona una base técnica sólida y respalda proyectos futuros con innovación continua. Este exitoso caso práctico ejemplifica la importancia y el valor de la aplicación de las PCB RF en campos como la comunicación 5G. Mediante soluciones adecuadas de diseño y fabricación, las PCB RF pueden cumplir con los requisitos de transmisión de señales de alta frecuencia, proporcionando un rendimiento y una fiabilidad estables, impulsando así el avance de la tecnología de las comunicaciones modernas. En este artículo, analizamos los desafíos que se presentan en el diseño y la fabricación de placas de circuito impreso de radiofrecuencia (PCB RF) y propusimos soluciones para superarlos. Las PCB RF desempeñan un papel fundamental en la comunicación y la electrónica modernas, pero los requisitos de transmisión de señales de alta frecuencia, la selección de materiales y las complejidades de fabricación plantean desafíos. Sin embargo, mediante la implementación de soluciones adecuadas, podemos garantizar el rendimiento y la fiabilidad de las PCB RF. Durante la fase de diseño,Consideraciones como el uso de materiales de alto rendimiento, la optimización de las rutas y diseños de señal, y el empleo de herramientas de simulación y análisis ayudan a evaluar las opciones de diseño. Las soluciones tecnológicas en el proceso de fabricación incluyen apilamiento preciso de capas e interconexiones, procesos de fabricación avanzados y rigurosos controles de calidad y pruebas. La fase de prueba y validación implica técnicas como mediciones de alta frecuencia, análisis de rendimiento y verificación de la integridad de la señal. La mejora continua y la innovación son factores clave para el éxito de las PCB de RF. El seguimiento de las tecnologías emergentes y las tendencias del sector, así como la mejora continua de los procesos de diseño y fabricación, optimizan el rendimiento y la fiabilidad de las PCB de RF. A través de estudios de casos de éxito, observamos las aplicaciones prácticas y los logros de estas soluciones. Estos casos proporcionan información sobre el proceso de diseño y fabricación de las PCB de RF y ofrecen orientación para proyectos futuros. En conclusión, las PCB de RF desempeñan un papel crucial en la comunicación y la electrónica modernas, pero enfrentan desafíos durante las fases de diseño y fabricación. Sin embargo, con las soluciones adecuadas, estos desafíos pueden superarse para garantizar el rendimiento y la fiabilidad de las PCB de RF. A medida que la tecnología continúa avanzando, podemos esperar que las PCB de RF desempeñen un papel aún más importante en futuras mejoras e innovaciones.
