Aplicación, ventajas y desventajas del proceso de inmersión en estaño en la fabricación de productos electrónicos

2023-08-16Reportero: SprintPCB

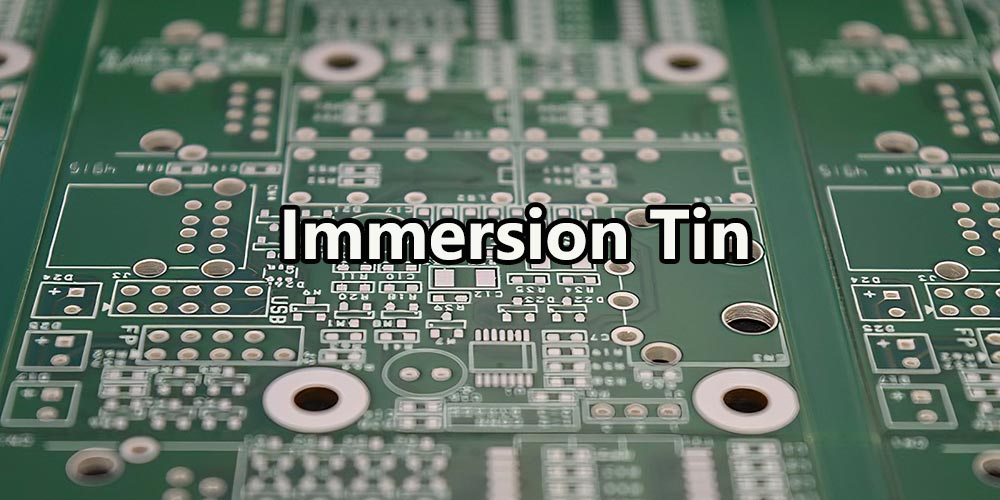

En el campo de la fabricación de productos electrónicos, la tecnología de soldadura es uno de los pasos clave para conectar componentes electrónicos. La tecnología de inmersión en estaño, como importante método de tratamiento de superficies, se utiliza ampliamente en la fabricación de placas de circuito impreso (PCB). La inmersión en estaño implica la sustitución del cobre (Cu) por estaño (Sn) en la superficie de las almohadillas de soldadura, lo que da como resultado la deposición de un compuesto metálico de cobre y estaño (CuSn) en la superficie. Este artículo explorará las ventajas, desventajas y aplicaciones de la tecnología de inmersión en estaño en la fabricación de productos electrónicos. lata de inmersión

¿Qué es el estaño de inmersión?

El tratamiento superficial por inmersión en estaño es ampliamente utilizado en la fabricación de productos electrónicos. Consiste en reemplazar el cobre (Cu) por estaño (Sn) en la superficie de las almohadillas de soldadura de las placas de circuito impreso (PCB), lo que resulta en la deposición de un compuesto metálico de cobre-estaño (CuSn) sobre la superficie. El proceso de inmersión en estaño no solo proporciona una buena soldabilidad, sino que también forma una capa lisa sobre la superficie de la almohadilla de soldadura, cumpliendo con los requisitos de la fabricación electrónica moderna para el ensamblaje de componentes de alta precisión.

Ventajas del estaño de inmersión

La amplia aplicación del proceso de inmersión en estaño en la fabricación electrónica se debe a su excelente soldabilidad, superficie plana, versatilidad y respeto al medio ambiente, entre otras ventajas.

Excelente soldabilidad

El proceso de inmersión en estaño destaca en la fabricación electrónica por su excelente soldabilidad. Al conectar componentes electrónicos, el proceso de soldadura es crucial. El proceso de inmersión en estaño garantiza la estabilidad del proceso de soldadura mediante la formación de una fina capa de compuesto metálico de cobre y estaño sobre la superficie de las almohadillas de soldadura. Esta capa de compuesto metálico posee excelentes propiedades de soldadura, fundiéndose rápidamente y formando uniones de soldadura robustas con otras superficies metálicas. Esto garantiza conexiones fiables entre componentes electrónicos, mejorando así el rendimiento del producto y su fiabilidad a largo plazo.

Planitud de superficie superior

El proceso de inmersión en estaño puede crear una superficie en las almohadillas de soldadura similar a la del proceso de níquel químico por inmersión en oro (ENIG). En el proceso de ensamblaje de componentes electrónicos, una superficie plana en la almohadilla de soldadura es crucial para la correcta colocación de los componentes. Esta planitud no solo garantiza la colocación precisa de los componentes, sino que también ayuda a reducir la concentración de tensiones, mejorando así la estabilidad de las uniones soldadas y el rendimiento general del producto.

No es necesaria una capa de barrera metálica

El proceso de inmersión en estaño no requiere la aplicación de una capa de barrera metálica antes de soldar. A diferencia de otros métodos de soldadura, como el proceso de nivelación de soldadura con aire caliente (HASL), el proceso de inmersión en estaño no requiere la adición de materiales metálicos adicionales, lo que reduce los costos y simplifica el proceso de fabricación.

Adecuado para componentes miniaturizados

En la fabricación electrónica moderna, los componentes electrónicos se miniaturizan cada vez más. Una de las ventajas del proceso de inmersión en estaño es su idoneidad para conectar componentes miniatura, que pueden tener disposiciones de pines más finas y almohadillas de soldadura de menor tamaño. El proceso de inmersión en estaño puede crear una capa uniforme de compuesto metálico sobre almohadillas de soldadura diminutas, lo que garantiza conexiones fiables para componentes de pequeña escala.

Respeto al medio ambiente

En comparación con ciertos métodos de tratamiento de superficies que implican sustancias nocivas, como el dorado, el proceso de estañado por inmersión es generalmente más respetuoso con el medio ambiente. No genera aguas residuales ni gases de escape nocivos, lo que reduce su impacto ambiental.

Desventajas del estaño de inmersión

A pesar de su buena soldabilidad y planitud de superficie, el proceso de inmersión en estaño tiene desventajas que deben considerarse cuidadosamente en aplicaciones prácticas, incluido el corto tiempo de almacenamiento, la formación de bigotes de estaño y problemas relacionados con la confiabilidad de la soldadura.

Tiempo de almacenamiento corto

Una desventaja importante del proceso de inmersión en estaño es que el estañado de las superficies de las almohadillas de soldadura es susceptible a la oxidación, lo que limita el tiempo de almacenamiento. La oxidación puede provocar la formación de capas de óxido de estaño, lo que puede reducir la soldabilidad de las uniones. Este efecto es especialmente pronunciado en entornos de alta temperatura y alta humedad, donde la oxidación se produce a un ritmo acelerado, lo que agrava aún más la corta duración del almacenamiento. El almacenamiento prolongado puede reducir la calidad de la unión soldada, lo que afecta a la fiabilidad de la soldadura.

Formación de bigotes de estaño

Durante el proceso de soldadura por inmersión con estaño, suele producirse un fenómeno conocido como formación de filamentos de estaño, en el que pequeñas fibras de estaño crecen en la superficie de las almohadillas de soldadura. Estos filamentos pueden desprenderse en el entorno operativo, provocando cortocircuitos u otras fallas en los componentes electrónicos. La formación de filamentos de estaño se debe a la interacción entre el estaño y el cobre en la superficie de la almohadilla de soldadura, que puede acentuarse en ciertas condiciones, afectando así la estabilidad de la unión soldada.

Problemas de confiabilidad de la soldadura

Una preocupación clave en la soldadura por inmersión de estaño es la migración de estaño, que se produce cuando el estaño de la superficie de las almohadillas de soldadura se mueve debido a la corriente o la temperatura. Esto puede provocar cambios en la forma y la conexión de las juntas de soldadura, afectando así las conexiones eléctricas entre los componentes. La migración de estaño puede causar problemas como fracturas de las juntas de soldadura, cortocircuitos, etc., lo que reduce la fiabilidad del producto. Este fenómeno es especialmente pronunciado en entornos con alta temperatura y humedad, por lo que requiere especial atención y control.

Aplicaciones del estaño de inmersión

El proceso de inmersión en estaño desempeña un papel crucial en diversas áreas de aplicación en la fabricación electrónica. Desde la fabricación de PCB hasta la tecnología de montaje superficial, pasando por las interconexiones de PCB multicapa y la producción de equipos de comunicación, el proceso de inmersión en estaño proporciona soluciones de conectividad esenciales para la fiabilidad y el rendimiento de los productos electrónicos. Gracias a los continuos avances tecnológicos, el proceso de inmersión en estaño está preparado para seguir desempeñando un papel fundamental en la fabricación electrónica, ofreciendo soluciones de conectividad de fiabilidad duradera para una amplia gama de aplicaciones.

Fabricación de placas de circuito impreso (PCB)

El proceso de inmersión en estaño es un método común de tratamiento de superficies en la fabricación de PCB. Se utiliza ampliamente para tratar las almohadillas de soldadura y garantizar la fiabilidad de las conexiones de los componentes electrónicos. El recubrimiento de inmersión en estaño en las almohadillas de soldadura proporciona una excelente soldabilidad, permitiendo que la soldadura se distribuya uniformemente y forme uniones robustas en las superficies de los componentes. Esto es crucial en diversos dispositivos electrónicos, como equipos de comunicación, ordenadores, electrónica de consumo y sistemas de control industrial, entre otros.

Tecnología de montaje superficial

El proceso de inmersión en estaño también desempeña un papel importante en la tecnología de montaje superficial. Se utiliza para conectar diversos componentes de montaje superficial, como chips, resistencias, condensadores, diodos y conectores. Al aplicar un recubrimiento de inmersión en estaño sobre los pines de estos componentes, se logran conexiones de soldadura fiables, fijándolos firmemente a la PCB.

Interconexiones de PCB multicapa

El proceso de inmersión en estaño también se utiliza comúnmente para interconectar múltiples capas de PCB mediante la tecnología de orificio pasante (PTH). Al aplicar un recubrimiento de inmersión en estaño dentro de los orificios pasantes, se garantiza la transmisión de señales y potencia entre las diferentes capas, lo que permite una conectividad eficiente en placas de circuitos complejos.

Equipo de comunicación

Gracias a la robustez de las uniones soldadas y la excelente soldabilidad que proporciona el proceso de inmersión en estaño, se aplica ampliamente en la fabricación de equipos de comunicación, como teléfonos móviles, enrutadores de red, estaciones base, dispositivos de comunicación por satélite, etc.

Electrónica de consumo

El proceso de inmersión en estaño también desempeña un papel crucial en la fabricación de productos electrónicos de consumo, como televisores de pantalla plana, dispositivos de audio, electrodomésticos y consolas de videojuegos, entre otros. La producción de estos productos requiere conexiones de alta calidad para garantizar el rendimiento y la estabilidad. El proceso de inmersión en estaño, como importante método de tratamiento de superficies, desempeña un papel fundamental en la fabricación de productos electrónicos. A pesar de su excelente soldabilidad y planitud superficial, aún deben considerarse desafíos como el corto tiempo de almacenamiento, la formación de filamentos de estaño y la fiabilidad de la soldadura. Al aplicar el proceso de inmersión en estaño, los fabricantes deben evaluar cuidadosamente sus ventajas y desventajas y tomar las medidas adecuadas para garantizar la calidad de la soldadura y la fiabilidad del producto. Con el continuo avance de la tecnología electrónica, se espera que el proceso de inmersión en estaño siga mejorando, proporcionando a la industria de fabricación de productos electrónicos soluciones de conectividad aún más fiables.
