En el campo de la fabricación electrónica, el proceso de soldadura desempeña un papel crucial para garantizar la calidad y la fiabilidad del producto. La nivelación de soldadura por aire caliente (HASL), como técnica común de tratamiento de superficies, se ha utilizado ampliamente en la fabricación de PCB. Este artículo profundizará en la clasificación, las ventajas y desventajas del proceso HASL, así como en sus aplicaciones en la fabricación electrónica moderna y los posibles desafíos que puede presentar.Descripción general de HASL (nivelación de soldadura con aire caliente)

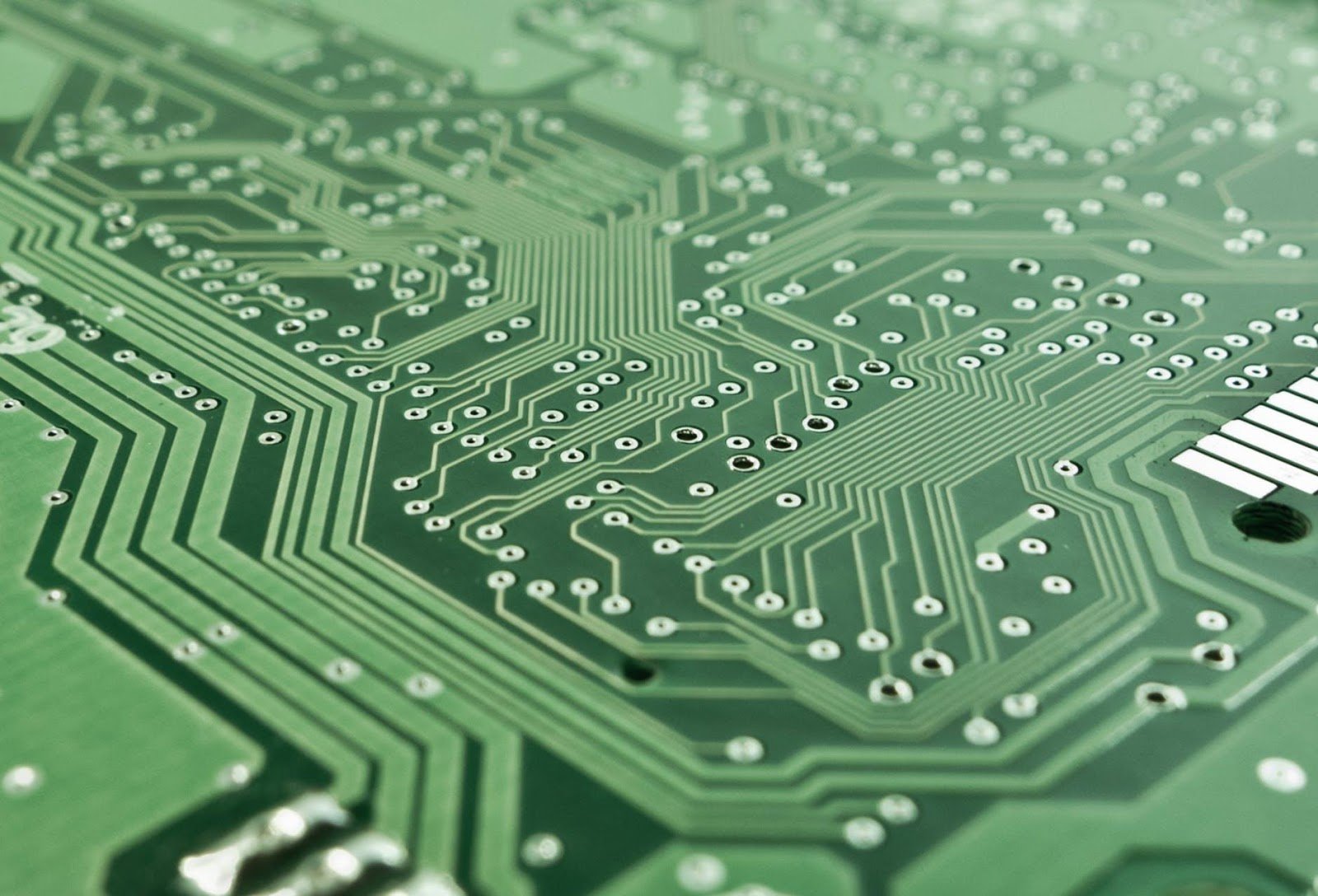

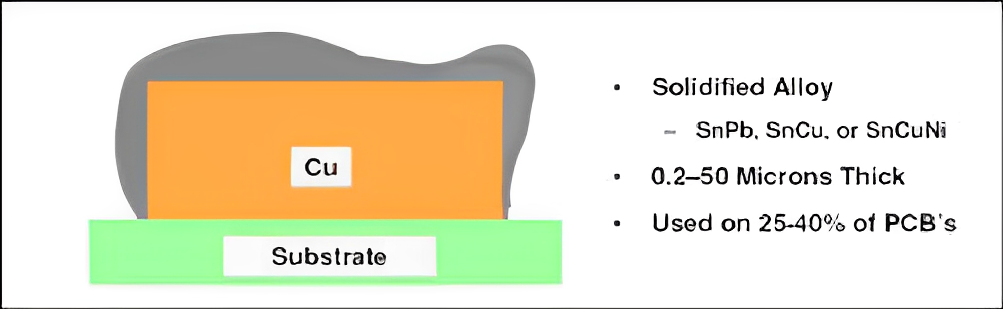

HASL (nivelación de soldadura con aire caliente) es un proceso de nivelación de soldadura térmica comúnmente utilizado en la fabricación de productos electrónicos, en particular en el tratamiento de superficies de placas de circuito impreso (PCB). Este proceso implica recubrir soldadura (generalmente una aleación de estaño y plomo) sobre las almohadillas de soldadura de la PCB, seguido de la fusión de la soldadura mediante calor y aire comprimido para crear una capa superficial lisa. Esto ayuda a mejorar la calidad de la soldadura, prevenir la oxidación y proporcionar conexiones confiables para ensamblar componentes electrónicos. El proceso HASL se puede aplicar a dos tipos diferentes de soldadura: HASL de plomo y HASL sin plomo . El HASL de plomo utiliza una aleación de estaño y plomo, mientras que el HASL sin plomo emplea soldadura sin plomo para cumplir con las regulaciones ambientales como la norma RoHS. A pesar de que el HASL tiene una larga historia en la fabricación de productos electrónicos, con los avances tecnológicos, se han aplicado gradualmente algunos nuevos procesos de tratamiento de superficies, como el HASL sin plomo y el oro por inmersión en níquel químico (ENIG) .
Flujo del proceso HASL (nivelación de soldadura con aire caliente)
Preparación de la almohadilla:
El primer paso del proceso HASL consiste en la preparación de las almohadillas. Estas son zonas críticas para la conexión de componentes electrónicos, y sus superficies deben tratarse cuidadosamente para garantizar una buena calidad de soldadura. Normalmente, durante el proceso de fabricación, las superficies de las almohadillas se someten a un tratamiento de desoxidación para eliminar los óxidos e impurezas superficiales, lo que mejora su soldabilidad.Pasta de soldadura de recubrimiento:
Tras preparar las almohadillas de soldadura en la superficie de la PCB, aplique pasta de soldadura de Sn/Pb fundida. Esta pasta se vuelve líquida a altas temperaturas, lo que le permite cubrir uniformemente la superficie de las almohadillas de soldadura y rellenar los orificios pasantes. La composición de la pasta de soldadura es crucial, ya que afecta directamente el rendimiento y la fiabilidad de la soldadura.Calefacción y nivelación:
Una vez aplicada la soldadura a las almohadillas y los orificios pasantes, comienza el proceso de calentamiento y nivelación. Esto suele implicar el uso de aire caliente o nitrógeno para calentar la soldadura, lo que provoca que alcance su punto de fusión y se vuelva líquida. Simultáneamente, se utiliza aire comprimido para distribuirla uniformemente, logrando así una superficie plana. Este proceso ayuda a eliminar las irregularidades de la soldadura y garantiza una capa uniforme en las superficies de las almohadillas.Formación de compuestos intermetálicos de cobre y estaño:
Durante el proceso de licuefacción de la soldadura, se produce una reacción entre el estaño de la soldadura y el cobre de la almohadilla de soldadura, lo que da lugar a la formación de compuestos intermetálicos de cobre-estaño (Cu-Sn). Estos compuestos intermetálicos presentan una excelente fiabilidad y conductividad, lo que mejora la resistencia de la unión y la durabilidad de la soldadura.Enfriamiento y solidificación:
Tras el proceso de calentamiento y nivelación, la soldadura se enfría y solidifica gradualmente. Esto garantiza que proporcione un soporte y conexiones estables al unir componentes, garantizando así la fiabilidad a largo plazo del producto.Ventajas de HASL (nivelación de soldadura con aire caliente)
HASL (nivelación de soldadura con aire caliente) tiene varias ventajas notables.Bajo costo:
En comparación con otros procesos de soldadura complejos, la técnica HASL es rentable y adecuada para la producción a gran escala.Proceso maduro:
HASL se ha utilizado en el campo de la fabricación electrónica durante muchos años y su proceso es relativamente estable y fácil de dominar.Fuerte resistencia a la oxidación:
La superficie recubierta de soldadura de la almohadilla de soldadura después de HASL previene eficazmente la oxidación de la superficie de cobre, mejorando así la confiabilidad de las uniones de soldadura.Excelente soldabilidad:
La superficie después de HASL tiene buena soldabilidad, lo que ayuda a soldar componentes de montaje superficial y otras conexiones.Desventajas de HASL (nivelación de soldadura con aire caliente)
Sin embargo, el proceso de nivelación de soldadura con aire caliente (HASL) también presenta algunas desventajas que pueden acentuarse en ciertas aplicaciones específicas. Fenómeno de tombstoning: Tras la soldadura, la superficie de la almohadilla de soldadura puede presentar tombstoning, donde el centro de la almohadilla se hunde, lo que podría afectar la fiabilidad de la unión soldada. La causa principal del tombstoning reside en la contracción de solidificación desigual durante el proceso de enfriamiento de la soldadura, causada por la tensión superficial de la misma. Factores como la distribución desigual de la temperatura, las características de la composición de la soldadura, el diseño de la almohadilla y un control inadecuado de los parámetros del proceso pueden provocar una contracción desigual de la soldadura durante el enfriamiento, lo que resulta en una depresión en el centro de la soldadura, es decir, tombstoning.
Planitud insuficiente: El proceso de soldadura HASL puede resultar en una planitud relativamente baja en la superficie de los pads de soldadura, lo que podría representar un desafío para aplicaciones de componentes electrónicos de precisión que exigen altos requisitos de planitud en los pads de soldadura. Desafíos de SMT: Para pads de soldadura más precisos, como las matrices de rejilla de bolas (BGA), el proceso de nivelación de soldadura por aire caliente (HASL) puede no ser tan adecuado debido a su mayor tensión superficial, lo que podría dificultar la colocación de los componentes.
Áreas de aplicación de HASL (nivelación de soldadura con aire caliente).
El HASL tiene amplias aplicaciones en el campo de la fabricación electrónica, siendo especialmente adecuado para la producción de productos electrónicos de gama media y baja, como electrodomésticos y electrónica de consumo. Su bajo coste y su madurez del proceso proporcionan una ventaja competitiva en la producción a gran escala. El proceso HASL se utiliza ampliamente en diversos sectores, como electrodomésticos, electrónica de consumo, iluminación LED, equipos de automatización industrial, electrónica automotriz, entre otros.electrodomésticos
En el sector de los electrodomésticos, las placas de control y otros componentes electrónicos suelen requerir soldadura para productos como hornos microondas, refrigeradores y lavadoras. El bajo costo y la madurez del proceso de nivelación por soldadura de aire caliente (HASL) lo convierten en una opción común en la fabricación de estos productos. Debido a los requisitos de soldadura relativamente bajos, el proceso HASL puede satisfacer sus necesidades de confiabilidad y rendimiento.
Productos electrónicos de consumo
Los productos electrónicos de consumo, como teléfonos móviles, tabletas y altavoces, requieren una cantidad considerable de conexiones electrónicas, incluyendo diversos componentes y conectores soldados a placas de circuitos. La tecnología de pulverización de estaño es idónea para la fabricación de estos productos de gama media-baja, garantizando una fiabilidad suficiente y manteniendo un control de costes.
productos de iluminación LED
Las luminarias LED suelen incluir circuitos de alimentación, circuitos de control, etc., y estos componentes electrónicos requieren soldadura para su conexión. Las propiedades antioxidantes del proceso de soldadura pueden prolongar eficazmente la vida útil de las luminarias LED, a la vez que cumplen con los requisitos de rentabilidad.

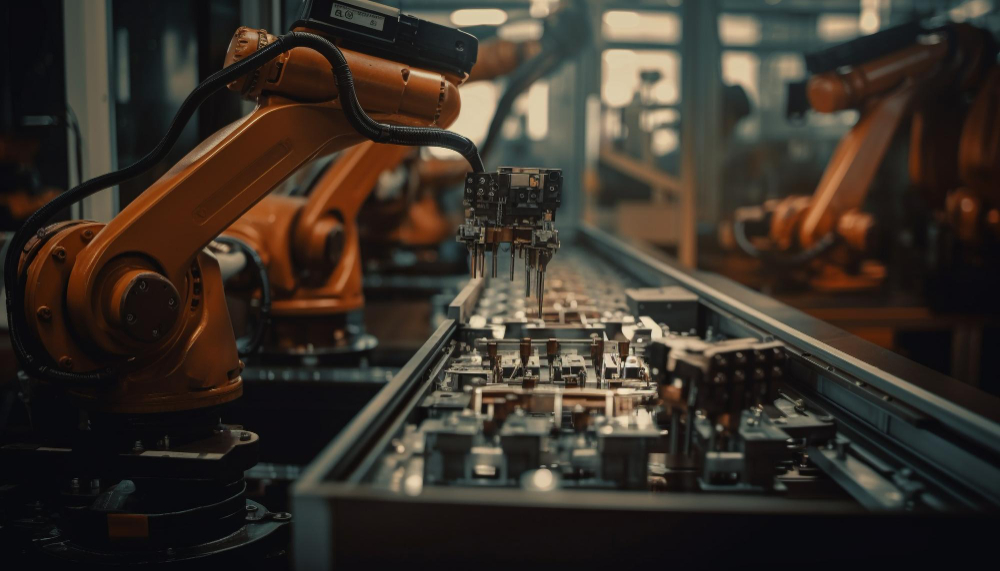

Equipos de automatización industrial
Los sistemas de control en equipos de automatización industrial a menudo requieren soldar componentes electrónicos, como PLC (controladores lógicos programables), etc. El proceso de soldadura puede proporcionar soluciones de soldadura rentables para estos dispositivos, garantizando su estabilidad y rendimiento.
Electrónica automotriz
La electrónica automotriz también es un campo de aplicación crucial. Los vehículos modernos incorporan un número considerable de unidades de control electrónico y sensores, lo que requiere conexiones electrónicas fiables. Para algunos productos electrónicos automotrices de gama media-baja, el proceso de soldadura puede satisfacer sus requisitos de fabricación y, al mismo tiempo, reducir los costes de producción.
Desafíos que enfrenta la HASL (nivelación de soldadura con aire caliente)
Con el continuo desarrollo de la tecnología electrónica, el proceso de soldadura también enfrenta ciertos desafíos.- A medida que las regulaciones ambientales se vuelven cada vez más estrictas, el uso de soldadura sin plomo se convertirá en tendencia. Sin embargo, sus parámetros de proceso requieren un mayor ajuste para garantizar la calidad de la soldadura.
- Teniendo en cuenta las características del proceso de soldadura, es necesario optimizar el diseño de la almohadilla para reducir la aparición de puentes de soldadura, entre otros problemas, y mejorar la confiabilidad de la unión de soldadura.
- Para aplicaciones que involucran componentes electrónicos de alta precisión, puede ser necesario realizar mejoras en el proceso de soldadura para cumplir con requisitos tales como la planitud de la almohadilla.
HASL, como proceso común de tratamiento de superficies, desempeña un papel fundamental en la fabricación electrónica. Su bajo coste y su madurez le otorgan una ventaja en la producción en masa, pero también requiere la optimización del diseño de las almohadillas y de los parámetros del proceso para satisfacer las cambiantes necesidades de la fabricación electrónica. Con los requisitos ambientales y los avances tecnológicos, se prevé que el proceso de estaño pulverizado continúe desarrollándose y expandiéndose en el futuro.
