Dominando el diseño, la fabricación y la innovación de placas PCB: una guía completa de los expertos de SprintPCB

Introducción

En el dinámico panorama actual de la electrónica, la placa PCB es la base de prácticamente todos los dispositivos, desde dispositivos de consumo hasta maquinaria industrial. En SprintPCB, nos especializamos en ofrecer soluciones de placas PCB de vanguardia, diseñadas para satisfacer las necesidades de ingenieros, startups y empresas de la lista Fortune 500. Esta guía profundiza en los detalles de la tecnología de las placas PCB y ofrece información práctica para optimizar el rendimiento, la fiabilidad y la escalabilidad de sus proyectos.

¿Qué es una placa PCB? La base de la electrónica moderna

Una placa PCB (placa de circuito impreso) es un sustrato laminado que soporta mecánicamente y conecta eléctricamente componentes electrónicos mediante vías conductoras, almohadillas y pistas. A diferencia del cableado punto a punto tradicional, las placas PCB agilizan el ensamblaje, reducen errores y mejoran la repetibilidad.

• Componentes principales: Sustrato (FR-4, cerámica), capas de cobre, máscara de soldadura, serigrafía.
• Aplicaciones: Teléfonos inteligentes (placas PCB miniaturizadas), sistemas automotrices (placas de alta temperatura), dispositivos médicos (circuitos flexibles).
• Por qué es importante: Una placa PCB bien diseñada garantiza la integridad de la señal, la gestión térmica y el cumplimiento de los estándares de la industria como IPC-6012.

7 ventajas imbatibles de las placas PCB de alto rendimiento

Invertir en placas PCB de primera calidad ofrece dividendos a lo largo de todo el ciclo de vida del producto:

1. Ingeniería de precisión: Microvías perforadas con láser y tolerancias estrictas (±0,05 mm) para diseños complejos.
2. Durabilidad: Los sustratos retardantes de llama (UL94-V0) soportan entornos hostiles.
3. Integridad de la señal: Las trazas de impedancia controladas minimizan la interferencia EMI/RFI.
4. Rentabilidad: El ensamblaje automatizado reduce los costos laborales entre un 40 y un 60 %.
5. Escalabilidad: Prototipado rápido hasta producción en masa con calidad constante.
6. Sostenibilidad: Los acabados sin plomo (ENIG, HASL) se alinean con las directivas RoHS.
7. Personalización: Compatibilidad con placas PCB rígidas, flexibles y rígido-flexibles.

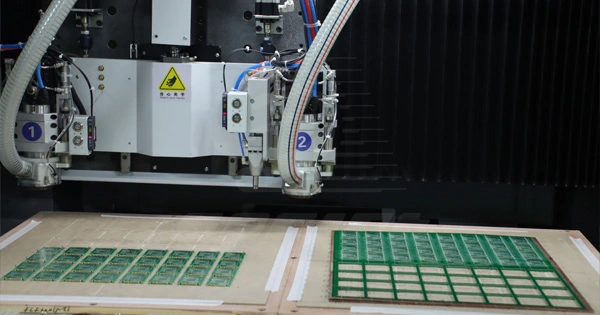

Entre bastidores: la excelencia en la fabricación de placas PCB de SprintPCB

Nuestro proceso de producción de placas PCB combina tecnología de vanguardia con un riguroso control de calidad:

Validación del diseño

• Comprobaciones DFM/DFA para eliminar errores en archivos Gerber.
• Simulaciones 3D para análisis de tensiones térmicas y mecánicas.

Selección de materiales

• FR-4 de alto Tg para aplicaciones automotrices/militares.
• Poliimida para placas PCB flexibles en wearables.

Apilamiento de capas y grabado

• Imágenes directas por láser (LDI) para una precisión de ancho de traza de 6 μm.
• Grabado de plasma para placas HDI.

Pruebas y certificación

• Inspección óptica automatizada (AOI) y pruebas de sonda voladora.
• Cumplimiento de IPC Clase 3 para aplicaciones de misión crítica.

Cómo seleccionar la placa PCB perfecta: lista de verificación para el comprador

Evite errores costosos evaluando estos factores:

• Material: FR-4 (económico), Rogers 4350B (alta frecuencia), aluminio (disipación de calor).
• Cantidad de capas: 1 a 2 capas para circuitos simples frente a 12 o más capas para computación avanzada.
• Acabado de la superficie: ENIG (resistencia a la corrosión) vs. OSP (rentable para una vida útil corta).
• Certificaciones: ISO 9001, IATF 16949 (automotriz) e ITAR (defensa).

Los 5 principales errores en el diseño de placas PCB (y cómo solucionarlos)

Incluso los ingenieros experimentados tropiezan con estos problemas:

1. Espacio libre insuficiente: Las pistas espaciadas <0,2 mm pueden provocar cortocircuitos.
   • Solución: siga las pautas IPC-2221 para el espaciado.
2. Puntos calientes térmicos: la mala disipación del calor reduce la vida útil de los componentes.
   • Solución: agregar vías térmicas y vertidos de cobre.
3. Diafonía de señales: enrutamiento paralelo de líneas de alta velocidad.
   • Solución: utilice planos de tierra y pares diferenciales.
4. Negligencia de DFM: Ignorar las capacidades de las casas de fabricación.
   • Solución: colabore desde el principio con el fabricante de su placa PCB.
5. Diseños demasiado complicados: las capas excesivas inflan los costos.
   • Solución: simplificar con prácticas de diseño modular.

Por qué los ingenieros confían en SprintPCB para sus soluciones de placas PCB

Con más de 15 años de experiencia, SprintPCB se destaca por:

• Velocidad: Entrega de prototipos en 24 horas para proyectos urgentes.
• Precisión: Equipo avanzado para perforación de microvías de 0,1 mm.
• Soporte global: fábricas en EE. UU., China y Alemania.
• Transparencia: seguimiento de pedidos en tiempo real e informes de pruebas detallados.

Conclusión

Ya sea que esté desarrollando un sensor IoT o un sistema de comunicación satelital, dominar el diseño y la fabricación de placas PCB es fundamental. Asóciese con SprintPCB para aprovechar nuestra experiencia técnica, nuestras certificaciones del sector y nuestra filosofía centrada en el cliente.

¿Listo para impulsar tu proyecto? ¡Solicita hoy mismo un presupuesto gratuito para tu placa PCB y únete a más de 10 000 clientes satisfechos!
