El rápido desarrollo de los dispositivos electrónicos se ha convertido en una parte indispensable de la sociedad moderna. En el corazón de estos dispositivos se encuentra una discreta pero crucial placa de circuito impreso (PCB). Para mejorar la funcionalidad, el rendimiento y la durabilidad de estas PCB, los procesos de tratamiento de superficies desempeñan un papel fundamental. Entre los diversos métodos de tratamiento de superficies, la tecnología de plata por inmersión se ha consolidado como una opción muy valorada gracias a sus características y ventajas únicas. La plata por inmersión, como su nombre indica, consiste en depositar plata sobre la superficie de una almohadilla de PCB. Este método consiste en desplazar cobre (Cu) con plata (Ag) sobre la superficie de la almohadilla, lo que da como resultado una capa de plateado, típicamente con un espesor de deposición de 0,15 a 0,25 micrómetros. Esta estructura microscópicamente porosa proporciona una protección eficaz a las almohadillas de PCB, mejorando su soldabilidad y garantizando una superficie lisa. En comparación con otras técnicas, la plata por inmersión ofrece ventajas significativas, como la simplicidad del proceso y un coste relativamente bajo.

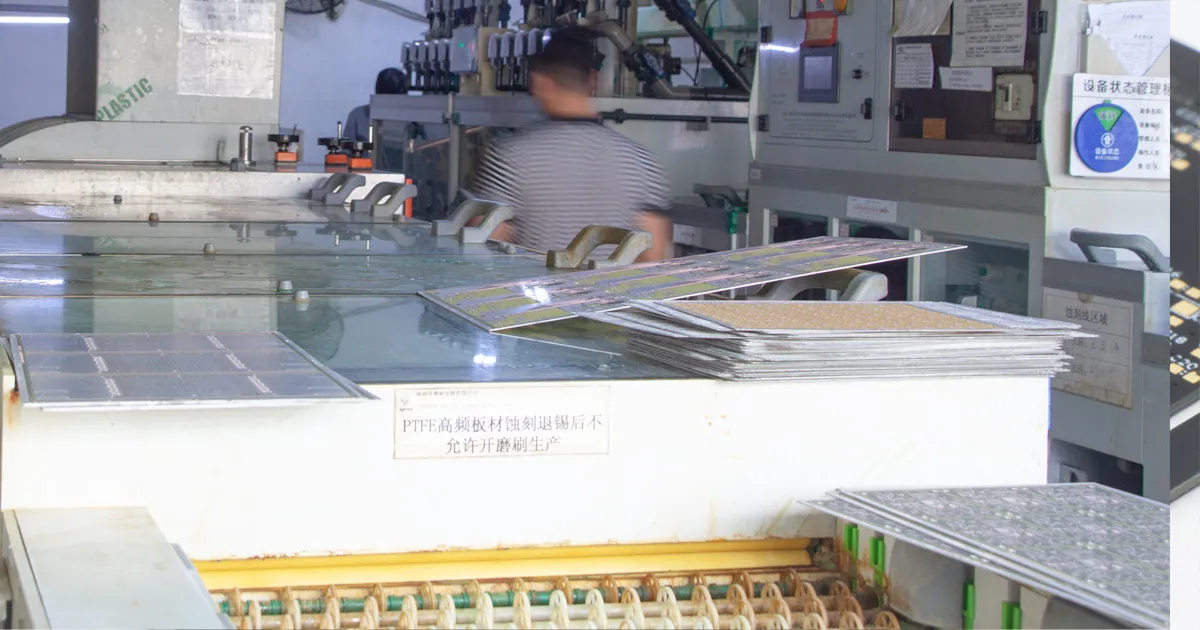

Los principios científicos de la plata de inmersión
En el proceso de tratamiento de superficies de PCB, los principios científicos de la técnica de inmersión en plata implican complejos procesos electroquímicos. Este método utiliza corriente y reacciones químicas para depositar plata de una solución sobre la superficie de las almohadillas de la PCB, creando una capa de plateado uniforme y porosa. Profundicemos en este misterio electroquímico.Principios básicos de la deposición electroquímica
La deposición electroquímica es un método que implica la reducción de metales de una solución y su deposición sobre la superficie de un objeto mediante una corriente eléctrica controlada. En el proceso de plata por inmersión en PCB, la almohadilla de soldadura actúa como ánodo (electrodo positivo), mientras que la plata actúa como cátodo (electrodo negativo), aplicándose una corriente eléctrica entre ambos. Esto conduce a la reducción de los iones de plata (Ag + ) de la solución a plata metálica bajo la influencia de un campo eléctrico. La plata metálica se adhiere a la superficie de la almohadilla de soldadura, formando gradualmente una capa de plateado.Pasos de las reacciones electroquímicas
La deposición electroquímica de plata implica varios pasos clave en el proceso de reacción electroquímica. Reacción de oxidación (ánodo): En la superficie de la almohadilla de soldadura, los átomos de cobre liberan electrones y se oxidan en iones de cobre (Cu2+). Esto ocurre porque el cobre en la superficie de la almohadilla de soldadura se oxida en iones de cobre, que luego entran en la solución. 2Cu → 2Cu 2+ + 4e - Reacción de reducción (cátodo): En la superficie del cátodo de plata, los iones de plata ganan electrones y se reducen a átomos de plata, que luego se adhieren a la superficie de la almohadilla de soldadura. 2Ag + + 2e - → 2Ag Reacción de deposición: Este es el paso más crucial, donde los átomos de plata se adhieren a la superficie de la almohadilla de soldadura en forma metálica, formando gradualmente una capa de plateado uniforme y porosa. Estas reacciones trabajan juntas para dar como resultado la formación de una capa de plateado. Controlando parámetros como la densidad de corriente, la composición de la solución, la temperatura, etc., es posible ajustar el espesor, la uniformidad y la porosidad de la capa de plateado, logrando así el rendimiento deseado.El enigma de las estructuras porosas
La estructura porosa formada por el proceso de inmersión de la plata es resultado de reacciones electroquímicas y la dinámica de la solución. Bajo la influencia de la corriente eléctrica, los átomos de plata se depositan primero en la superficie de la almohadilla de soldadura de forma localmente densa, dando lugar gradualmente a poros. Estos diminutos poros aumentan la superficie del plateado, lo que facilita una mejor adhesión y conductividad. Simultáneamente, este tipo de estructura porosa también puede causar problemas de susceptibilidad del plateado a la oxidación y su soldabilidad, ya que el oxígeno y otras sustancias químicas pueden penetrar con mayor facilidad los poros y reaccionar con la plata.Ventajas del proceso de plata por inmersión en PCB
El atractivo del proceso de inmersión en plata de PCB reside en sus numerosas ventajas.Proceso simple, producción eficiente
La simplicidad del proceso de inmersión en plata para PCB es, sin duda, una de sus mayores ventajas. En comparación con otros métodos complejos de tratamiento de superficies, como el chapado químico en oro (Ni/Au), el proceso de inmersión en plata para PCB es más sencillo y fácil de implementar. Esto permite a los fabricantes optimizar la producción, reducir la complejidad del flujo de trabajo y, por consiguiente, mejorar la eficiencia. Esta alta eficiencia es especialmente crucial en el mercado actual de la electrónica, en rápida evolución, ya que permite satisfacer las crecientes demandas del mercado.Protección y longevidad
La fiabilidad y durabilidad de los dispositivos electrónicos son objetivos fundamentales del diseño y la fabricación. El proceso de inmersión en plata, mediante la formación de una capa de plateado sobre la superficie de las almohadillas de soldadura, proporciona una robusta barrera protectora para las PCB. Este plateado bloquea eficazmente la erosión causada por la humedad externa, los óxidos y otras sustancias nocivas, prolongando significativamente la vida útil de la placa de circuito. Esto significa que sus dispositivos electrónicos pueden funcionar en condiciones ambientales más adversas con mayor fiabilidad y estabilidad.Excelente conductividad
En la sociedad tecnológica moderna, la transmisión eficiente de señales es fundamental. El proceso de galvanoplastia con plata presenta importantes ventajas en este sentido, ya que la plata es un excelente conductor de electricidad. Al depositar plata sobre la superficie de las almohadillas de soldadura, se mejora la conductividad de las placas de circuito, lo que garantiza la velocidad de transmisión y la estabilidad de las señales. Esto es especialmente crucial en dispositivos de transmisión y comunicación de datos de alta velocidad, ya que contribuye a mejorar el rendimiento del dispositivo.Soldabilidad perfecta
Un dispositivo electrónico excepcional requiere no solo un rendimiento excepcional, sino también facilidad de fabricación y mantenimiento. Una vez más, el proceso de inmersión en plata para PCB destaca en este aspecto, ya que proporciona una excelente soldabilidad. La soldadura es un aspecto crucial de la fabricación electrónica, y el proceso de inmersión en plata para PCB facilita y aumenta la fiabilidad. Las superficies de contacto de la soldadura son más estables y el proceso de soldadura es más suave, lo que mejora la eficiencia del montaje y la reparación.Eficiencia de costos sostenible
En la industria manufacturera, el costo es siempre un factor innegable. El proceso de plateado químico ofrece a los fabricantes una opción de tratamiento de superficies económicamente eficiente gracias a su costo relativamente bajo. En comparación con otros métodos de tratamiento de superficies costosos, como la galvanoplastia con oro, el proceso de plateado químico mantiene un excelente rendimiento y confiabilidad, a la vez que reduce los costos.Desventajas del proceso de plata por inmersión en PCB
Si bien el proceso de inmersión en plata de PCB brilla con numerosas ventajas, también revela algunas desventajas en su interacción sutil, que sirven como recordatorios de advertencia y encienden la pasión por la exploración científica.Susceptibilidad a la oxidación y problemas de apariencia
La alta conductividad eléctrica y térmica de la plata son ventajas bien conocidas, pero también conllevan la susceptibilidad a la oxidación. Especialmente en entornos con alta humedad y presencia de haluros o sulfuros, el plateado es propenso a la oxidación, lo que resulta en un amarilleamiento u oscurecimiento gradual de la superficie de la almohadilla de soldadura. Esto no solo afecta la apariencia de la placa de circuito, sino que también puede afectar la transmisión de la señal y el rendimiento del circuito, lo que representa riesgos potenciales para los dispositivos electrónicos de alta gama.Problemas de soldabilidad
Aunque el proceso de inmersión en plata para PCB ofrece buena soldabilidad, puede presentar problemas de soldabilidad después de varios ciclos de soldadura. Esto podría deberse a interacciones entre la plata y la soldadura durante el proceso. Una soldabilidad deficiente podría reducir la calidad de la soldadura, lo que afecta la estabilidad y la fiabilidad de los dispositivos electrónicos.Fenómeno Giovanni
Al utilizar el proceso de inmersión en plata en placas de circuito impreso (PCB) con resina de soldadura, puede producirse un fenómeno conocido como el "fenómeno Giovanni", que puede provocar un control inadecuado y cortocircuitos. Múltiples ciclos de soldadura también pueden reducir la soldabilidad. Este fenómeno se refiere a la difusión y reacción del cobre bajo la plata de inmersión con la plata que se encuentra sobre ella en entornos de alta temperatura, debido a la penetración del material de resina de soldadura en microagujeros y microgrietas tras el proceso de inmersión en plata. Esta reacción forma compuestos de oro y plata, lo que posteriormente causa cortocircuitos. Por lo tanto, al seleccionar un proceso de tratamiento de superficies, es necesario sopesar cuidadosamente las ventajas y desventajas según las circunstancias específicas.Impacto ambiental
La plata es un recurso finito, y su extracción y utilización ejercen cierta presión sobre el medio ambiente. Además, las sustancias químicas utilizadas en ciertos procesos pueden tener efectos adversos para el medio ambiente. Por lo tanto, al emplear técnicas de plateado, es importante considerar las consideraciones ambientales y buscar activamente soluciones de desarrollo sostenible. La tecnología de plata por inmersión, como importante método de tratamiento de superficies de PCB, presenta numerosas ventajas y algunos desafíos. En la práctica, es necesario considerar su costo, soldabilidad y su impacto en la apariencia. Comprender los principios científicos del proceso de plata por inmersión en PCB ayuda a comprender mejor sus fortalezas y debilidades, lo que proporciona un mayor respaldo para el diseño y la producción de dispositivos electrónicos.
