En esta era de rápidos avances tecnológicos, los dispositivos electrónicos son cada vez más pequeños, ligeros y flexibles, lo que los hace cada vez más fáciles de transportar. En medio de esta ola de innovación, la tecnología de PCB (placa de circuito impreso) flexible se ha convertido en un componente crucial. Su flexibilidad permite a los diseñadores incorporar más funciones y conexiones en espacios complejos y reducidos. Por lo tanto, se puede decir que las placas de circuito flexibles son la única solución para satisfacer las demandas de miniaturización y movilidad en productos electrónicos. Sin embargo, para muchos, las PCB flexibles siguen siendo un concepto relativamente desconocido. Este artículo le guiará rápidamente para familiarizarse con las PCB flexibles y reconocer su importancia en el diseño de dispositivos electrónicos modernos. Las PCB flexibles no son solo una tecnología; son un motor clave de la innovación y el avance en dispositivos electrónicos. ¡Exploremos juntos el fascinante mundo de las PCB flexibles! Primero, ofreceremos una explicación detallada de la definición y los conceptos básicos de las PCB flexibles para que todos puedan comprenderlos a fondo.

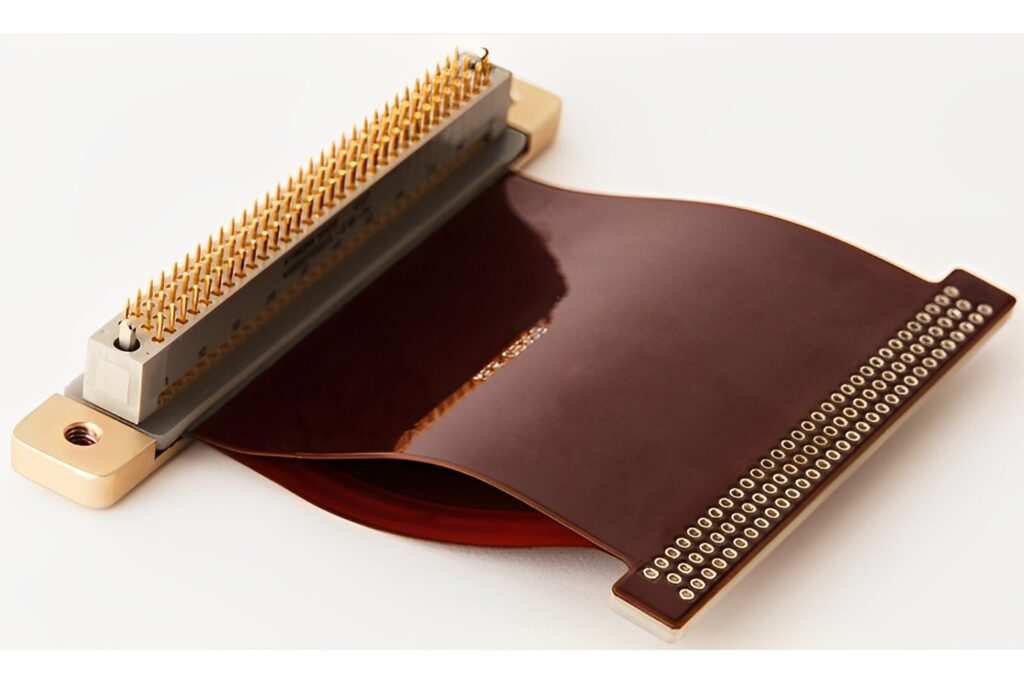

La PCB flexible (placa de circuito impreso flexible) es un tipo de placa de circuito impreso fabricada con materiales de base flexibles. Utiliza un sustrato flexible, como poliimida (PI) o poliéster (PET), en lugar de la base rígida utilizada en las PCB tradicionales. Los materiales de base flexibles suelen ser resistentes a altas temperaturas y tienen buena flexibilidad, como la poliimida (PI) o el naftalato de polietileno (PEN). El sustrato flexible permite que la PCB se adapte a diferentes formas, como doblarse, plegarse y torcerse. "FPC" es el acrónimo de Circuito Impreso Flexible, también conocido como "Flex PCB" en la industria. La FPC es un tipo de placa de circuito impreso fabricada con materiales aislantes flexibles. Es muy apreciada por su ligereza y diseño delgado, y sus excepcionales características como flexibilidad y plegabilidad. La FPC permite una reducción significativa del tamaño de los productos electrónicos, satisfaciendo la creciente demanda de dispositivos de alta densidad, miniaturizados y altamente confiables. La FPC es una tecnología que se originó en la década de 1970 en Estados Unidos para el desarrollo de la tecnología de cohetes aeroespaciales. Se trata de un tipo de circuito impreso fabricado con película de poliéster o poliimida como material base, que se caracteriza por su alta fiabilidad y excelente flexibilidad. Al integrar el diseño del circuito en una lámina de plástico flexible y delgada, se pueden apilar numerosos componentes de precisión en espacios reducidos, formando un circuito flexible que se puede doblar. Este tipo de circuito se puede doblar, plegar, es ligero, compacto, tiene buena disipación de calor y es fácil de instalar, lo que supone una innovación en las tecnologías de interconexión tradicionales. En la estructura de los circuitos flexibles, los materiales implicados son películas aislantes, conductores y adhesivos. Las PCB flexibles se componen de una o varias capas de materiales de película delgada, con capas conductoras o circuitos recubiertos en las zonas donde se requieren las conexiones del circuito. Estas capas conductoras suelen estar hechas de lámina de cobre y se moldean en los patrones de circuito deseados mediante procesos como el grabado químico o el decapado mecánico. Las PCB flexibles también pueden incluir componentes de circuito, conectores y otros elementos electrónicos. Una vez comprendida la definición y los conceptos básicos de las PCB flexibles, analicemos los tipos comunes de PCB flexibles.

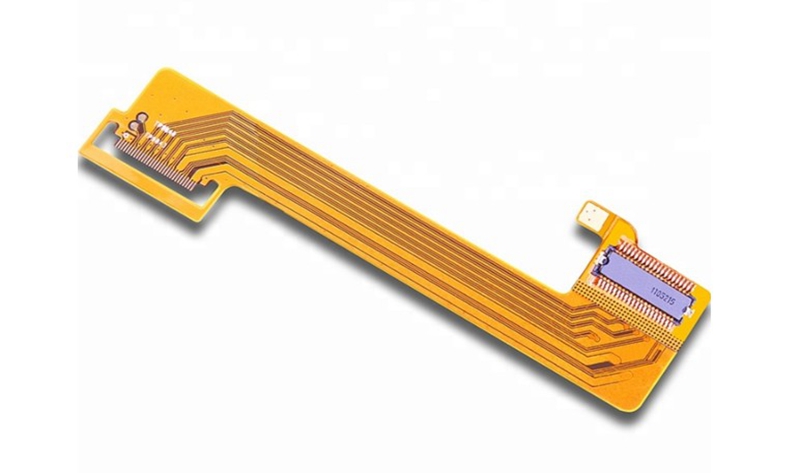

PCB flexible de una sola cara (FPC)
El circuito en una placa flexible de una sola cara se ubica típicamente en una cara y utiliza una lámina de cobre como capa conductora. El patrón de circuito requerido se puede crear mediante grabado químico o métodos de eliminación mecánica. Sobre el sustrato flexible, se pueden agregar capas protectoras o de recubrimiento para mejorar la estabilidad y durabilidad del circuito. Las placas flexibles de una sola cara se usan ampliamente en aplicaciones simples y de baja complejidad, especialmente en escenarios que requieren flexión y diseños compactos. Se pueden utilizar en diversos dispositivos electrónicos como wearables, teléfonos móviles, cámaras digitales, impresoras, electrónica automotriz y más. Debido a sus ventajas de flexibilidad y diseño compacto, las placas flexibles de una sola cara tienen una amplia gama de aplicaciones en productos que priorizan la ligereza, la flexibilidad y la confiabilidad. Es importante tener en cuenta que, al tener solo una cara disponible para el enrutamiento del circuito, las placas flexibles de una sola cara tienen una menor densidad de circuitos e integración funcional.

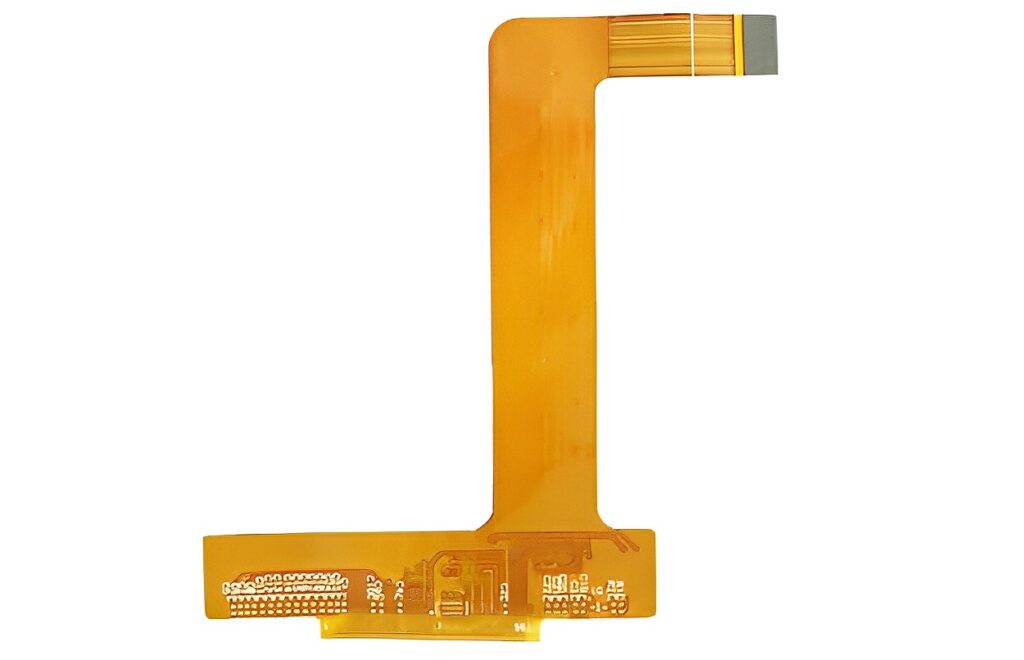

PCB flexible de doble cara (FPC)
Una placa flexible de doble cara consta de dos capas de sustrato flexible que intercalan capas de circuito. Estas capas de circuito pueden estar hechas de lámina de cobre, que se moldea para formar los circuitos y puntos de conexión deseados mediante procesos como grabado, punzonado y galvanoplastia. Estos sustratos son capaces de resistir la flexión y el estiramiento, manteniendo la integridad del circuito. Ambas caras de una placa flexible de doble cara cuentan con capas de circuito, lo que permite el enrutamiento de circuitos y el ensamblaje de componentes tanto en la superficie superior como en la inferior. Esto hace que las placas flexibles de doble cara sean más flexibles e integradas en comparación con las placas flexibles de una sola cara. Permiten conectar más circuitos y módulos funcionales en espacios reducidos, a la vez que cumplen con los requisitos de alta densidad y compacidad. Las placas flexibles de doble cara se utilizan ampliamente en diversos campos. Se encuentran comúnmente en electrónica de consumo, electrónica automotriz, dispositivos médicos, industria aeroespacial y otras industrias que requieren mayor densidad de circuitos, confiabilidad y flexibilidad. Los requisitos de diseño y fabricación para las placas flexibles de doble cara son altos e involucran consideraciones como la selección del sustrato, el diseño del circuito, el control de procesos y las pruebas de confiabilidad.
PCB flexible multicapa (FPC)
Una placa flexible multicapa es un tipo de circuito impreso compuesto por múltiples capas de material base flexible. Combina la flexibilidad de las PCB flexibles con la estructura de las placas de circuito impreso multicapa, ofreciendo las capacidades de doblado y plegado de las PCB flexibles, además de una mayor densidad y complejidad de circuitos. Las placas flexibles multicapa suelen constar de tres o más capas flexibles, cada una con pistas y componentes de circuito. Estas capas se conectan eléctricamente mediante orificios de interconexión (vías). Las vías pueden rellenarse con cobre mediante deposición electroquímica o incluir remaches metálicos para lograr la interconexión entre las capas del circuito. El diseño y la fabricación de placas flexibles multicapa requieren técnicas y procesos especiales. Los diseñadores deben considerar la disposición del circuito, el orden de apilado y la integridad de la señal entre las capas flexibles para garantizar el funcionamiento normal y la estabilidad de los circuitos. Las placas flexibles multicapa desempeñan un papel importante en diversas áreas de aplicación, especialmente en campos que requieren conexiones de circuitos de alta densidad, limitaciones de tamaño y alta fiabilidad. Se utilizan ampliamente en dispositivos portátiles, instrumental médico, electrónica automotriz, industria aeroespacial y electrónica de consumo. Las ventajas de las placas flexibles multicapa incluyen flexibilidad, delgadez, buena resistencia al impacto, alta densidad de circuitos y alta resistencia a las interferencias. Ofrecen mayor libertad y fiabilidad para el diseño de productos electrónicos innovadores, a la vez que mejoran el rendimiento y la fiabilidad general de los productos.

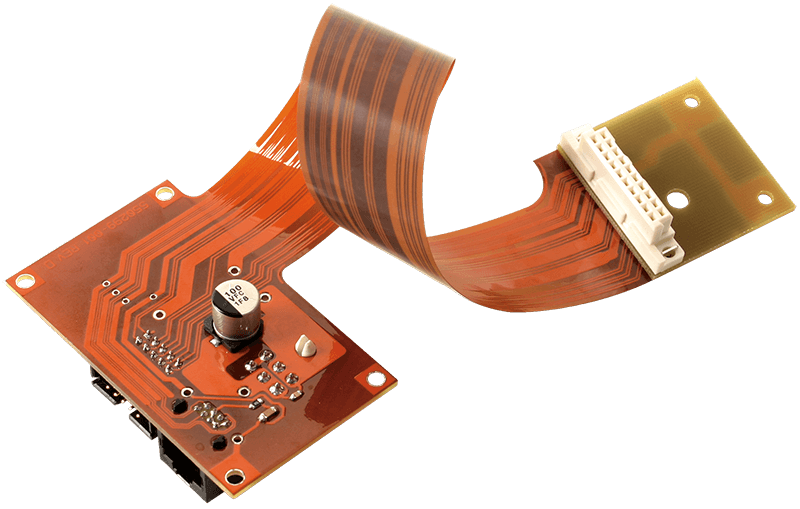

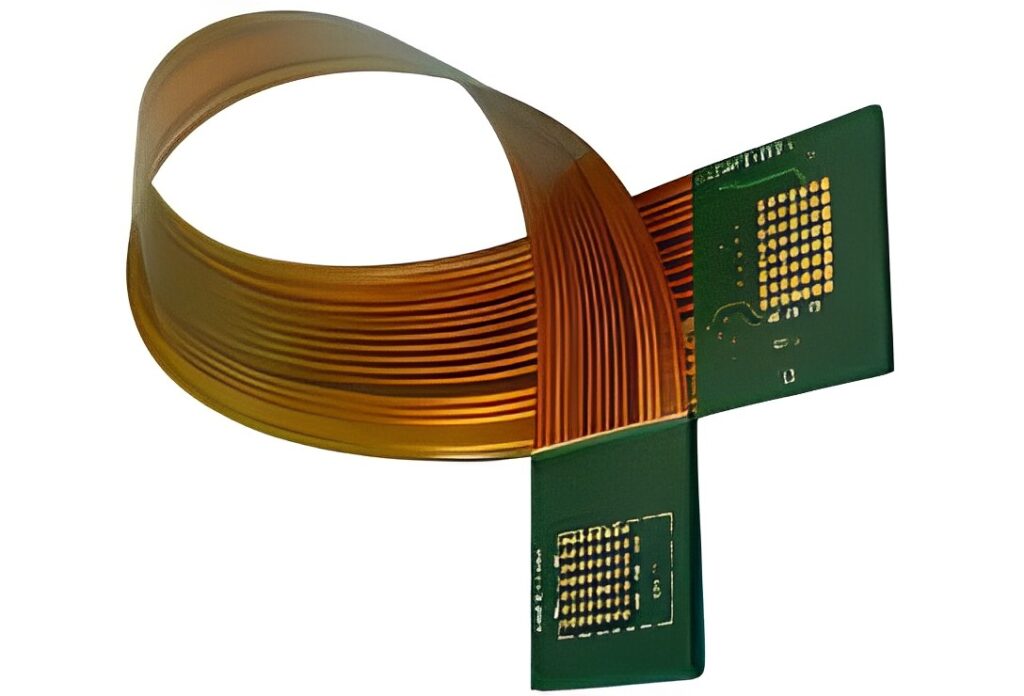

Una PCB rígido-flexible es un tipo de placa de circuito impreso que combina las características de las placas rígidas y flexibles. Consta de capas rígidas y flexibles, lo que permite la conexión de circuitos mediante plegado, flexión o torsión. La PCB rígido-flexible combina las ventajas de ambas, ofreciendo flexibilidad, fiabilidad y compatibilidad con aplicaciones que requieren diseños complejos y tridimensionales. Las PCB rígido-flexibles suelen estar compuestas de materiales como FR-4 para las capas rígidas y poliimida o poliéster para las flexibles. Las capas rígidas suelen colocarse en los extremos o en el centro de la PCB para proporcionar soporte y protección a los componentes del circuito, mientras que las capas flexibles se ubican en las zonas o secciones de los conectores que requieren flexión. A continuación, le explicaremos cómo diseñar una PCB flexible.
¿Cómo diseñar PCB flexible?
El diseño de una placa de circuito flexible se basa en el esquema del circuito, con el objetivo de lograr la funcionalidad deseada según la visión del diseñador. Los pasos principales del proceso de diseño giran en torno al diseño de la disposición, considerando múltiples factores para garantizar su eficacia y fiabilidad. A continuación, se detalla el proceso de diseño de una placa de circuito flexible. Objetivos del diseño de la disposición: El diseño de una placa de circuito flexible busca traducir el esquema del circuito en una disposición real que cumpla con los requisitos funcionales del diseñador. Mediante una correcta colocación e interconexión, se garantiza la correcta interconectividad y transmisión de señales entre los componentes del circuito. Disposición de las conexiones externas: En el diseño de la disposición, se debe considerar la disposición de las conexiones externas, incluyendo interfaces de entrada/salida, conexiones de alimentación, interfaces de comunicación, etc. La posición y el enrutamiento de estos puntos de conexión externos deben facilitar la conectividad con otros sistemas o dispositivos. Optimización de la disposición de los componentes internos: En el diseño de una placa de circuito flexible, optimizar la disposición de los componentes electrónicos internos es crucial. Organizar las posiciones de los componentes para minimizar el tamaño y la complejidad del circuito maximiza su fiabilidad y rendimiento. Optimización de la disposición de pistas metálicas y vías: El diseño de placas de circuito flexibles también implica optimizar la disposición de pistas metálicas y vías. Las rutas de las pistas metálicas deben optimizarse para garantizar la calidad y fiabilidad de la transmisión de la señal. La posición y la disposición de las vías deben tener en cuenta las conexiones del circuito entre capas y garantizar su fiabilidad y rendimiento. Protección electromagnética: Al diseñar placas de circuito flexibles, se deben tomar las medidas de protección electromagnética adecuadas para minimizar el impacto de las interferencias electromagnéticas externas en el circuito. Esto incluye una correcta disposición de la conexión a tierra, utilizando capas de apantallamiento y planos de tierra para reducir la radiación electromagnética y la sensibilidad. Consideraciones sobre la disipación térmica: En el diseño de placas de circuito flexibles, es fundamental considerar los problemas de disipación térmica. El diseño y la ubicación adecuados de las áreas de disipación de calor garantizan una disipación eficaz del calor durante el funcionamiento a alta potencia, evitando fallos del circuito por sobrecalentamiento. Aplicación de herramientas CAD: Para diseños complejos de placas de circuito flexibles, se suelen utilizar herramientas de diseño asistido por ordenador (CAD) como ayuda en el proceso. Estas herramientas ofrecen diversas funcionalidades, como el diseño de la disposición, la planificación del enrutamiento y el análisis de la integridad de la señal, lo que mejora la precisión y la eficiencia del diseño. Mediante un meticuloso diseño de placas de circuito flexibles, se puede optimizar el rendimiento del circuito, reducir los costos de producción y garantizar la fiabilidad del circuito y la disipación térmica. El proceso de diseño debe considerar factores como los requisitos funcionales, la optimización del diseño, la integridad de la señal y la protección electromagnética.y disipación térmica, garantizando la confiabilidad y estabilidad del diseño.Aplicaciones de PCB flexible
Las características únicas de las PCB flexibles las han hecho ampliamente utilizadas en diversas industrias y campos de aplicación. A continuación, se presentan algunas áreas de aplicación clave: Tecnología wearable: Las PCB flexibles (placas de circuito impreso) desempeñan un papel crucial en la tecnología wearable. Gracias a su ligereza y flexibilidad, se adaptan perfectamente a las curvas del cuerpo, proporcionando las conexiones de circuitos y el soporte funcional necesarios. Algunos ejemplos son los relojes inteligentes, los dispositivos de monitorización de la salud y los wearables inteligentes. Electrónica automotriz: Las PCB flexibles son cada vez más importantes en el campo de la electrónica automotriz. Debido al espacio limitado y a las numerosas curvas de los automóviles, las PCB flexibles pueden utilizar el espacio eficientemente y, al mismo tiempo, satisfacer los complejos requisitos de conexión de circuitos. Desempeñan un papel clave en los sistemas de navegación, los sistemas de entretenimiento en el automóvil, las unidades de control de la carrocería y los tableros de instrumentos. Dispositivos médicos: Las PCB flexibles encuentran amplias aplicaciones en la industria de dispositivos médicos. Su flexibilidad les permite adaptarse a formas complejas de equipos médicos, proporcionando conexiones de circuitos estables y fiables. Se utilizan en dispositivos de imagenología médica, marcapasos, sensores implantables y dispositivos de biomonitorización, entre otros. Aeroespacial: El uso de PCB flexibles en la industria aeroespacial está en auge. Las aplicaciones aeroespaciales exigen estrictos requisitos de peso y espacio, y su ligereza y flexibilidad las convierten en la opción ideal. Se utilizan en sistemas de control de vuelo, equipos de comunicación satelital, instrumentos de aviación y circuitos internos de naves espaciales. Otras industrias: Además de los sectores, las PCB flexibles se utilizan en muchos otros campos. Por ejemplo, se emplean en productos electrónicos de consumo como tabletas, teléfonos inteligentes, pantallas plegables y pantallas flexibles. Además, desempeñan un papel importante en la automatización industrial, el sector militar y de defensa, los dispositivos de comunicación y el Internet de las Cosas (IdC). En general, el ámbito de aplicación de las PCB flexibles es amplio y abarca todas las industrias que requieren conexiones de circuitos flexibles y diseños miniaturizados. No solo satisfacen las demandas de flexibilidad y fiabilidad de los dispositivos electrónicos modernos, sino que también ofrecen más posibilidades para diseños de productos innovadores. Con los continuos avances tecnológicos, las áreas de aplicación de las PCB flexibles seguirán expandiéndose y diversificándose.Las tendencias futuras de la PCB flexible
Las PCB flexibles, como tecnología electrónica innovadora, están en constante evolución y avance. A continuación, se presentan algunas tendencias futuras de las PCB flexibles, que ofrecen información sobre sus posibles direcciones de desarrollo. Con el avance de la ciencia de los materiales y la nanotecnología, se prevé la aparición de nuevos materiales con propiedades especiales y adaptabilidad para la fabricación de PCB flexibles. Estos materiales pueden incluir materiales plegables, autorreparables, de alta conductividad térmica y alta resistencia, lo que mejora el rendimiento y la fiabilidad de las PCB flexibles. Una de las características clave de las PCB flexibles es su capacidad de doblado y plegado. En el futuro, con los avances en la tecnología plegable, se prevén aplicaciones más amplias de las PCB flexibles en áreas como dispositivos electrónicos plegables y wearables. Esto dará lugar a productos electrónicos más flexibles, portátiles y multifuncionales. Con el rápido desarrollo del Internet de las Cosas (IdC) y los dispositivos inteligentes, la demanda de PCB flexibles también está aumentando. Las PCB flexibles del futuro se centrarán más en mejorar la inteligencia y la integración para satisfacer los requisitos de sistemas electrónicos complejos y altamente integrados. Esto incluye la integración de sensores, antenas de RF, recolectores de energía y pantallas flexibles. Las futuras PCB flexibles seguirán evolucionando hacia formatos más pequeños y delgados. A medida que los dispositivos electrónicos tienden hacia la miniaturización y la microescala, las PCB flexibles desempeñarán un papel crucial para permitir que los componentes electrónicos se adapten a espacios y requisitos dimensionales más reducidos. Esto impulsará la innovación y los avances tecnológicos en PCB flexibles. La concienciación medioambiental y el desarrollo sostenible están cobrando una gran importancia. La fabricación de PCB flexibles en el futuro priorizará el respeto al medio ambiente y la sostenibilidad. Esto incluye el uso de materiales ecológicos, la adopción de procesos de fabricación energéticamente eficientes y la promoción de la aplicación de modelos de economía circular. En resumen, las futuras tendencias de las PCB flexibles presentarán más innovaciones y avances en materiales, tecnología plegable, inteligencia, miniaturización y desarrollo sostenible. Esto aportará mayor flexibilidad, fiabilidad y rendimiento a los diseños de dispositivos electrónicos, impulsando el desarrollo tecnológico y la innovación en diversas industrias.
Gracias a este artículo del blog, hemos aprendido una lección importante. Esperamos que esta entrada les haya sido útil y les haya proporcionado una comprensión integral e inspiración sobre las PCB flexibles. ¡Gracias por leer! Si tienen alguna pregunta o comentario, no duden en contactarnos . ¡Les deseamos éxito en el mundo de las PCB flexibles!
