Aumente la eficiencia de su producción con 4 métodos avanzados de panelización de PCB

En la acelerada industria de fabricación electrónica actual, mejorar la eficiencia de la producción es crucial. En el proceso de fabricación de PCB, la panelización es una estrategia ampliamente adoptada que puede mejorar significativamente la eficiencia de la producción y la calidad del producto. Para impulsar aún más la eficiencia de la producción, la adopción de métodos avanzados de panelización se ha convertido en una tendencia actual.

Este artículo le guiará a través de la exploración de cuatro métodos avanzados de panelización de PCB que no solo mejoran la eficiencia de la producción, sino que también reducen errores y defectos, mejorando así la calidad general del producto. En primer lugar, explicaremos qué es la panelización y por qué es crucial para la producción de PCB. La panelización es una técnica de fabricación que consiste en agrupar varias placas PCB en un panel más grande. Al colocar varias placas en un solo panel para la fabricación, se puede lograr la producción por lotes y una gestión centralizada, lo que mejora significativamente la eficiencia de la producción. El objetivo principal de la panelización es facilitar el movimiento fluido de las placas PCB en la línea de montaje. Cada placa del panel puede tener el mismo diseño o diseños diferentes. Una vez finalizada la producción, el panel se puede separar fácilmente en placas PCB individuales. Una de las ventajas de la panelización es la capacidad de optimizar la producción de placas PCB de tamaño pequeño o forma irregular. Para placas PCB de menos de 50 x 50 mm, la panelización es muy recomendable. Al agrupar varias placas PCB en un panel, los fabricantes pueden simplificar el proceso de montaje, reducir el tiempo de producción y los costes. Además, la panelización ofrece las siguientes ventajas:

Eficiencia mejorada: la panelización permite el manejo simultáneo de múltiples placas PCB durante el proceso de fabricación, lo que reduce los tiempos de espera y mejora la eficiencia general.

Montaje y pruebas simplificados: Al colocar varias placas PCB en un solo panel, se optimizan los procesos de montaje y pruebas. El personal de montaje puede trabajar fácilmente con el panel, realizando las operaciones de soldadura y pruebas con mayor eficiencia.

Reducción de errores y daños: la panelización reduce las posibilidades de manipulación individual de cada placa PCB, disminuyendo así los riesgos de errores humanos o daños que pueden ocurrir durante el proceso de manipulación.

Comprender el concepto de panelización de PCB es crucial para optimizar el proceso de producción mediante esta técnica de fabricación. Proporciona a diseñadores, fabricantes y personal de ensamblaje una solución más eficiente y fiable para la fabricación de PCB. A continuación, profundizaremos en cuatro métodos avanzados de panelización: V-Scoring, Tab-Routing, Breakaway Rails y Controlled Layer Separation. Exploraremos en detalle los principios de funcionamiento, las aplicaciones y las ventajas de cada método. Al comprender las características y el alcance de estos métodos, podrá elegir el método de panelización más adecuado para las necesidades de su proyecto.

Métodos de panelización de PCB: V-Scoring

El ranurado en V es un método de panelización común que consiste en cortar ranuras en forma de V en un panel para separar las placas de circuito individuales. Este método es adecuado para paneles con formas regulares. Sus principales ventajas son su alta eficiencia y bajo costo. Permite una separación rápida y precisa de las placas de circuito y es fácil de implementar. Sin embargo, el ranurado en V no es adecuado para paneles con formas irregulares o cortes complejos. Tampoco es adecuado cuando los componentes de la placa de circuito sobresalen del borde, ya que podrían dañarse durante el proceso de separación.

Métodos de panelización de PCB: enrutamiento de pestañas

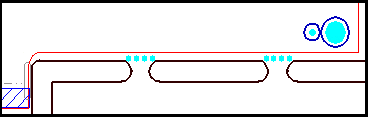

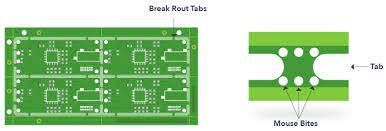

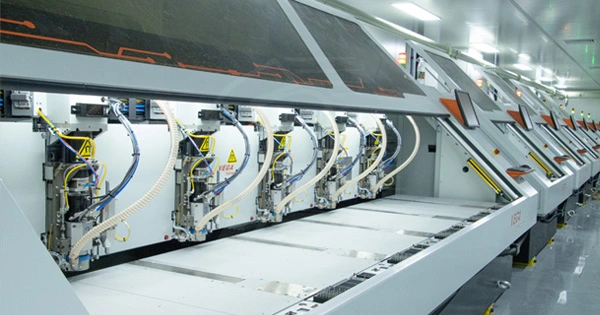

El fresado de pestañas es un método flexible de panelización, ideal para PCB de formas irregulares. Consiste en crear pequeñas pestañas de conexión, conocidas como "pestañas", a lo largo de los bordes de cada placa de circuito para mantenerlas unidas. Estas pestañas se pueden crear mediante corte o perforación, proporcionando un soporte temporal durante el ensamblaje y las pruebas. Las ventajas del fresado de pestañas residen en su capacidad para acomodar formas irregulares y componentes que sobresalen del borde de la placa. Además, el diseño de las pestañas debe ser robusto para facilitar su corte o rotura tras el ensamblaje y las pruebas. Normalmente, las pestañas cuentan con orificios o perforaciones adicionales para facilitar la separación de las placas de circuito, garantizando una distribución uniforme de la tensión a lo largo del borde de la placa y reduciendo el riesgo de daños o deformaciones.

Métodos de panelización de PCB: Rieles desprendibles

Los rieles desprendibles son un método de panelización que consiste en añadir tiras finas de material a los bordes de un panel para proporcionar soporte adicional. Estos rieles suelen tener un ancho de entre 5 y 8 milímetros. Ofrecen mayor estabilidad al panel durante el proceso de fabricación. Una vez ensambladas y probadas las placas de circuito, los rieles desprendibles se desprenden fácilmente, separando cada placa individualmente. La ventaja de este método reside en la simplicidad de añadir y desprender los rieles, dejando bordes lisos y sin rebabas en las placas.

Métodos de panelización de PCB: separación de capas controlada

La Separación Controlada de Capas es un método de panelización adecuado para escenarios específicos. Utiliza la estructura de capas específica de un panel para separar las placas de circuito mediante la separación de las capas de control. Este método se utiliza para PCB multicapa complejas, donde se emplean capas de control para crear puntos de separación. Las ventajas de la Separación Controlada de Capas incluyen una mayor eficiencia de producción y un menor riesgo de daños y deformaciones durante el proceso de separación. Es necesario considerar cuidadosamente la posición y los detalles de implementación de la capa de control durante el proceso de diseño para garantizar la correcta implementación de este método de panelización. Al comprender estos cuatro métodos avanzados de panelización, podrá elegir el más adecuado para mejorar la eficiencia de producción y la calidad del producto, según las características y los requisitos de su diseño de PCB. Cada método tiene sus propias ventajas y ámbito de aplicación, por lo que es importante evaluar y seleccionar cuidadosamente el método de panelización adecuado durante el proceso de diseño. Antes de seleccionar un método de panelización, asegúrese de comprender a fondo los requisitos específicos del proyecto. Considere factores como el tamaño, la forma, la disposición de los componentes y el volumen de producción de la PCB para determinar el método de panelización más adecuado. Evalúe el impacto de los diferentes métodos de panelización en la eficiencia de producción y los costos. Considere los requisitos de equipo y proceso de cada método, así como las posibles mejoras en la eficiencia de producción y el ahorro de costos. Asegúrese de que el método de panelización elegido no comprometa la calidad ni la fiabilidad de la PCB. Evalúe el impacto de cada método en la placa de circuito impreso y sus componentes, especialmente al trabajar con formas complejas, componentes sensibles o señales de alta frecuencia. Colabore con fabricantes o proveedores de servicios de ensamblaje de PCB y comparta sus recomendaciones y perspectivas. Cuentan con una amplia experiencia y conocimientos, y pueden ofrecer asesoramiento específico según los requisitos del proyecto. Considere la escalabilidad y adaptabilidad futuras al seleccionar un método de panelización. Si se prevé un aumento en el volumen de producción o mejoras en la línea de productos, puede ser ventajoso elegir un método de panelización flexible y ajustable. Realice experimentos y validaciones antes de finalizar el método de panelización. Cree placas de muestra para pruebas y evaluación, a fin de garantizar que el método elegido cumpla con los resultados de producción y los estándares de calidad esperados. Manténgase al día con los desarrollos y avances de la industria en tecnologías y métodos de panelización. Asista a seminarios, exposiciones y cursos de capacitación relevantes, e intercambie conocimientos con profesionales para aprender continuamente y mejorar las decisiones de panelización.

Finalmente, compartiremos algunos casos prácticos de éxito que demuestran la aplicación práctica y la eficacia de los métodos avanzados de panelización en la producción. La empresa A se especializa en la producción de dispositivos electrónicos de alto rendimiento. Utiliza el método de panelización V-scoring en la producción de PCB. Al combinar varias placas PCB en un panel más grande, ha logrado un proceso de producción eficiente. Con el método V-scoring, ha separado con éxito placas PCB de diferentes tamaños y formas, reduciendo la congestión en la línea de producción y minimizando los errores de fabricación. Esta mejora le ha permitido entregar los productos a tiempo y mejorar la eficiencia general de la producción. La empresa B es una empresa especializada en el diseño y fabricación de cargadores para vehículos eléctricos. Para mejorar la eficiencia de la producción, ha adoptado el método de panelización con enrutamiento de pestañas. Este método le permite manipular cómodamente placas PCB con formas irregulares y componentes que sobresalen del borde. Al diseñar pestañas con la resistencia adecuada, garantiza que las placas PCB se mantengan firmemente en su lugar durante el ensamblaje y las pruebas, a la vez que facilita su corte o separación después del ensamblaje. Este método de panelización les proporciona flexibilidad y eficiencia, permitiéndoles responder rápidamente a las demandas del mercado y ofrecer cargadores de alta calidad. La empresa C, fabricante especializado en equipos de comunicación, ha adoptado el método de panelización con rieles desprendibles en su producción de PCB. Al añadir rieles desprendibles en los bordes del panel, logran un mejor control de las vibraciones y deformaciones durante el proceso de producción. Una vez ensambladas y probadas las placas de circuito, los rieles desprendibles se pueden separar fácilmente, dejando bordes limpios y lisos, lo que garantiza productos PCB de alta calidad. Este método de panelización ha mejorado significativamente su eficiencia de producción y ha reducido los problemas de calidad del producto causados ​​por daños o deformaciones durante el proceso de fabricación. La empresa D, especializada en la fabricación de productos electrónicos aeroespaciales, ha adoptado el método de panelización con separación controlada de capas para cumplir con los altos requisitos de integridad de la señal. Al incorporar la separación controlada de capas en sus diseños, logran aislar eficazmente las señales de alta velocidad de las señales de baja velocidad, reduciendo la diafonía y las interferencias electromagnéticas. Esta mejora tecnológica contribuye a una mayor inmunidad contra interferencias y una mejor calidad de la señal, minimizando el riesgo de degradación del rendimiento o fallos. La empresa D ha implementado con éxito este método de panelización, lo que ha resultado en una mayor eficiencia de producción y fiabilidad de sus productos electrónicos aeroespaciales. Estos casos prácticos destacarán los resultados reales de estos métodos en la mejora de la eficiencia de producción, la reducción de errores y la mejora de la calidad del producto.Demostrando aún más los beneficios de adoptar métodos avanzados de panelización. Al leer este artículo, aprenderá a optimizar la eficiencia de su producción de PCB mediante estos métodos avanzados de panelización. Le animamos a implementar estos métodos en su producción real y a aprovechar los importantes beneficios de una mayor eficiencia y una mejor calidad del producto. Profundicemos en estos métodos avanzados de panelización y emprendamos un nuevo capítulo en la fabricación de PCB.
