Proceso integral de fabricación de PCB rígido-flexibles

2024-08-08Reportero: SprintPCB

En el ámbito de la electrónica moderna, la fabricación de PCB rígido-flexibles se ha convertido en una tecnología esencial, ofreciendo una versatilidad y fiabilidad inigualables. Como fabricante líder especializado en la fabricación de PCB rígido-flexibles , SprintPCB se compromete a ofrecer productos de primera calidad que satisfagan las exigentes demandas de las aplicaciones electrónicas actuales. Este artículo profundiza en los complejos procesos de fabricación de PCB rígido-flexibles, destacando la artesanía y la precisión que definen nuestros productos.

Comprensión de la PCB rígido-flexible

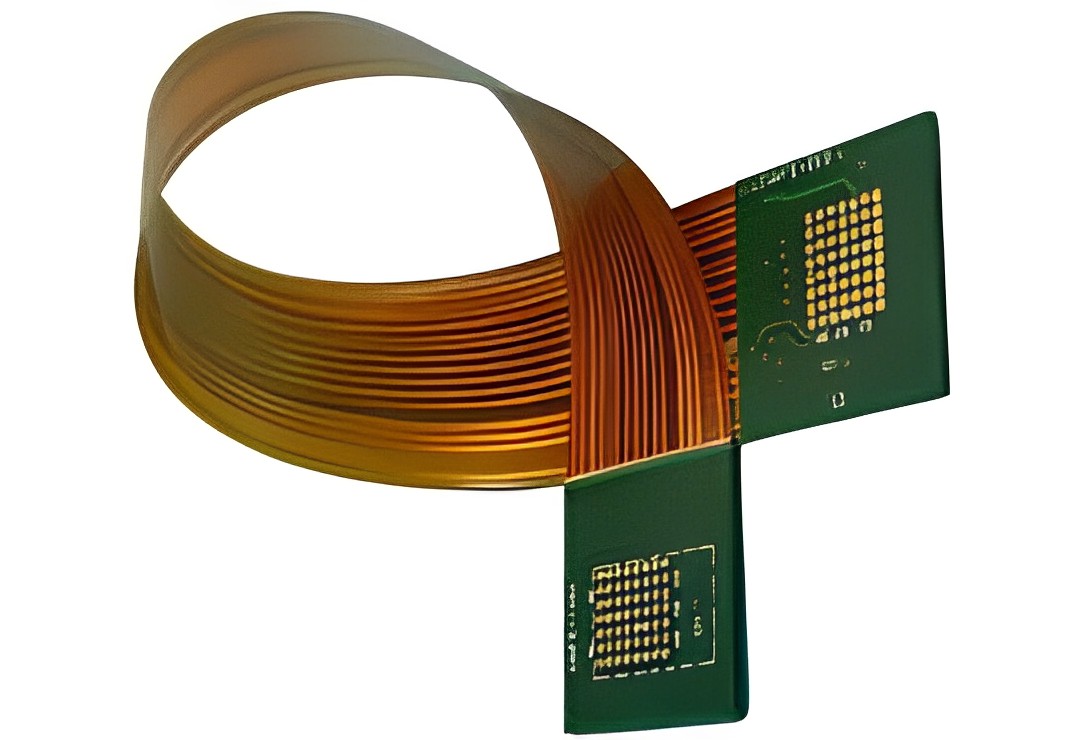

Las PCB rígido-flexibles combinan las mejores características de las placas de circuitos rígidos y flexibles, ofreciendo a los diseñadores una solución versátil que optimiza el rendimiento del dispositivo a la vez que reduce el espacio y el peso. La fabricación de PCB rígido-flexibles implica varios pasos críticos, cada uno de los cuales requiere una meticulosa atención al detalle y procesos tecnológicos avanzados.

Selección de materiales

La base de la fabricación de PCB rígido-flexibles es la selección de materiales de alta calidad. SprintPCB utiliza sustratos líderes en la industria, como poliimida para las capas flexibles y FR4 para las secciones rígidas. Estos materiales se seleccionan por su excelente estabilidad térmica, resistencia mecánica y flexibilidad, lo que garantiza que el producto final pueda soportar las rigurosas condiciones de su aplicación prevista.

Apilamiento de capas

Uno de los aspectos únicos de la fabricación de PCB rígido-flexibles es la configuración del apilamiento de capas. Este proceso implica la disposición precisa de múltiples capas de materiales rígidos y flexibles en una secuencia específica. El diseño del apilamiento es fundamental para el rendimiento de la PCB, ya que debe equilibrar la flexibilidad y la rigidez, manteniendo al mismo tiempo la integridad eléctrica. Los ingenieros de SprintPCB utilizan un software sofisticado para optimizar el apilamiento, garantizando que cada capa esté correctamente alineada y unida.

Fotolitografía y grabado

Una vez definida la disposición de capas, el siguiente paso en la fabricación de PCB rígido-flexibles es la fotolitografía. Este proceso implica recubrir la PCB con un material fotosensible y exponerla a luz ultravioleta a través de una máscara que define el patrón del circuito. Las áreas expuestas se revelan, dejando un patrón preciso que se graba para crear las pistas conductoras. Este paso requiere una precisión extrema para garantizar que las pistas se formen con precisión y estén libres de defectos.

Perforación y enchapado

La perforación es otro paso crucial en la fabricación de PCB rígido-flexibles. Se perforan microvías y orificios pasantes para conectar las diferentes capas de la PCB. SprintPCB utiliza tecnología avanzada de perforación láser para crear orificios precisos y limpios. Tras la perforación, los orificios se recubren con cobre para establecer conexiones eléctricas fiables entre las capas. El proceso de recubrimiento implica deposición electroquímica, lo que garantiza una cobertura uniforme y una excelente adhesión.

Laminación y unión

El proceso de laminación en la fabricación de PCB rígido-flexibles implica la unión de las capas bajo alta presión y temperatura. Este paso es crucial para crear una estructura resistente y duradera que soporte tensiones mecánicas. Las secciones flexibles y rígidas se alinean y unen cuidadosamente para garantizar una integración perfecta. SprintPCB utiliza equipos de laminación de última generación para lograr resultados consistentes y de alta calidad.

Acabado superficial y montaje

Los pasos finales en la fabricación de PCB rígido-flexibles incluyen la aplicación de un acabado superficial y el ensamblaje de los componentes. Se aplican acabados superficiales como ENIG (Níquel Electrolítico por Inmersión en Oro) o HASL (Nivelación de Soldadura por Aire Caliente) para proteger las pistas de cobre y proporcionar una superficie de soldadura fiable. A continuación, las PCB se ensamblan con los componentes electrónicos mediante máquinas automatizadas de selección y colocación y procesos de soldadura por reflujo para garantizar la precisión y la fiabilidad.

Seguro de calidad

En SprintPCB, la garantía de calidad es fundamental en la fabricación de PCB rígido-flexibles. Cada PCB se somete a rigurosas pruebas, que incluyen pruebas eléctricas, ciclos térmicos y pruebas de esfuerzo mecánico, para garantizar que cumpla con los más altos estándares de rendimiento y fiabilidad. Nuestro compromiso con la calidad se refleja en nuestra certificación ISO y nuestra dedicación a la mejora continua. La fabricación de PCB rígido-flexibles es un proceso complejo y preciso que requiere experiencia y tecnología avanzada. En SprintPCB nos enorgullecemos de estar a la vanguardia en este campo, ofreciendo PCB rígido-flexibles de alta calidad que satisfacen las necesidades cambiantes de la industria electrónica. Nuestro compromiso con la excelencia garantiza que nuestros clientes reciban productos con un rendimiento fiable incluso en las aplicaciones más exigentes.
