¿Por qué se necesita PCB RF en su sistema de comunicación inalámbrica?

En la sociedad actual, los sistemas de comunicación inalámbrica son omnipresentes. Desde teléfonos móviles hasta comunicaciones por satélite, desde redes de área local inalámbricas hasta sistemas de radar, la comunicación inalámbrica se ha convertido en una parte esencial de nuestra vida diaria y actividades comerciales. En estos sistemas de comunicación inalámbrica, las placas de circuito impreso de radiofrecuencia (PCB RF) desempeñan un papel crucial. Entonces, ¿qué es exactamente una PCB RF? ¿Y por qué su sistema de comunicación inalámbrica necesita una PCB RF?

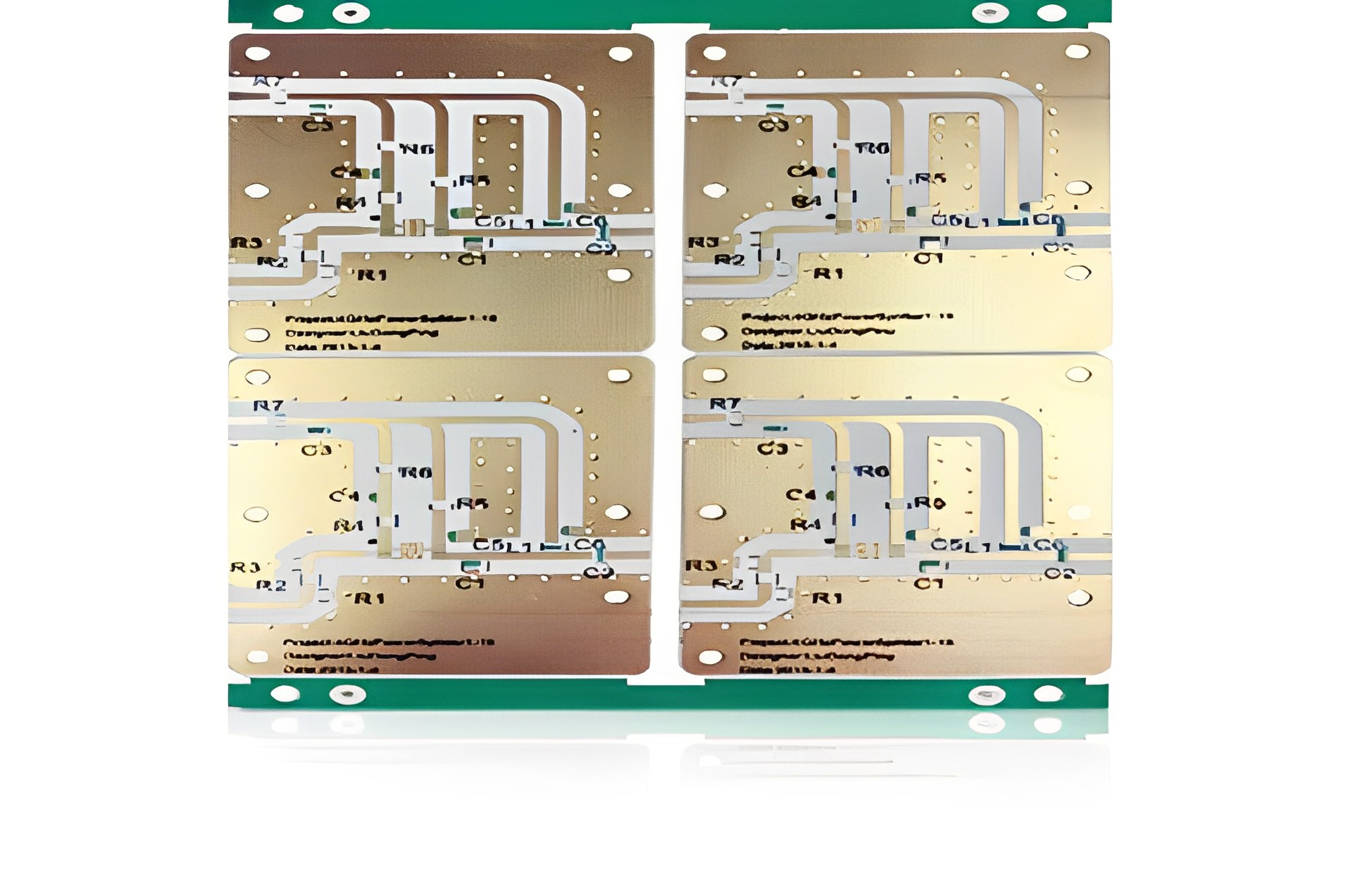

¿Qué es exactamente una PCB RF ?

Primero, comprendamos la definición de una placa de circuito impreso de radiofrecuencia (PCB RF). Una PCB RF es una placa de circuito impreso especialmente diseñada y fabricada para transmitir señales de telecomunicaciones dentro del espectro de radiofrecuencia. Los circuitos de RF se refieren a circuitos que operan dentro del espectro de radiofrecuencia y se utilizan en aplicaciones como la comunicación inalámbrica, el radar, las redes de sensores inalámbricos, la comunicación por satélite, entre otras. Estas frecuencias suelen oscilar entre kilohercios y gigahercios. Los circuitos de RF desempeñan un papel crucial en aplicaciones como los sistemas de comunicación inalámbrica, el radar, la comunicación por satélite, la radiodifusión y las redes de sensores inalámbricos. En comparación con las placas de circuito convencionales, las PCB RF requieren mayor integridad de la señal, menor pérdida de señal, buena adaptación de impedancia y menor interferencia.

El diseño y la fabricación de placas de circuito impreso de radiofrecuencia (RF) requieren técnicas y materiales especiales para cumplir con los requisitos de transmisión de señales de alta frecuencia. En comparación con las placas de circuito impreso convencionales, las placas de circuito impreso de radiofrecuencia (RF) exigen mayor integridad de señal, menor pérdida de señal, mejor adaptación de impedancia y menor interferencia. En primer lugar, la selección del material para las placas de circuito impreso de radiofrecuencia es crucial. Los materiales más utilizados incluyen PTFE (politetrafluoroetileno) y laminados de frecuencia de RF. Estos materiales presentan bajas pérdidas dieléctricas y excelentes características de alta frecuencia, lo que permite una transmisión eficiente de señales de alta frecuencia. En segundo lugar, el diseño del circuito de la placa de circuito impreso de RF también requiere especial atención. Los diseñadores deben evitar al máximo los cruces y el enrutamiento paralelo entre líneas de señal para reducir la diafonía y el acoplamiento mutuo. Un buen diseño del circuito puede mejorar la eficiencia de transmisión de señales y reducir las interferencias. Además, el diseño del plano de tierra de la placa de circuito impreso de radiofrecuencia (RF PCB) también es crucial. Un plano de tierra bien diseñado puede reducir la resistencia y la inductancia de las líneas de tierra, mejorando así la eficiencia de transmisión de señales. La continuidad del plano de tierra y la conexión a tierra de bajo ruido son factores clave para garantizar la integridad de la señal de alta frecuencia. La adaptación de impedancia es un factor importante en el diseño de placas de circuito impreso de radiofrecuencia (RF). El diseño de las líneas de señal y las dimensiones controladas por impedancia, como el ancho, el espaciado y el grosor de las capas, requiere una adaptación precisa de impedancias específicas para garantizar una transmisión adecuada de la señal y minimizar las pérdidas por reflexión. Además, la placa de circuito impreso de radiofrecuencia también debe considerar el acoplamiento entre capas. Mediante un diseño adecuado de la conexión a tierra entre capas, la capa de blindaje y las vías, se pueden reducir los efectos del acoplamiento entre capas, mejorando así la calidad de transmisión de las señales. Referencias: Lee, T. (2016). Materiales para PCB de alta frecuencia. En Circuitos integrados de alta frecuencia (pp. 153-174). Springer, Cham. Mithil, A. y Gharpurey, R. (2013). Técnicas de diseño de circuitos de alta frecuencia y RF para transceptores de RF. IEEE Transactions on Circuits and Systems I: Artículos Regulares, 60(8), 1989-2001. Ciccognani, W., Colantonio, P. y Giannini, F. (2012). Diseño de amplificadores y osciladores de RF y microondas. Artech House.

¿Por qué su sistema de comunicación inalámbrica necesita una PCB RF?

Entonces, ¿por qué un sistema de comunicación inalámbrica necesita una placa de circuito impreso (PCB) para radiofrecuencia (RF)? A continuación, se presentan varias razones clave: Transmisión de señales de alta frecuencia: Los sistemas de comunicación inalámbrica gestionan señales de alta frecuencia, y las PCB de RF poseen excelentes características de alta frecuencia, lo que permite una transmisión y un procesamiento eficaces de estas señales. Su diseño y fabricación consideran la integridad de la señal y la eficiencia de transmisión, garantizando una transmisión fiable de señales de alta frecuencia con pérdidas mínimas. Integridad de la señal: En la comunicación inalámbrica, la integridad de la señal es crucial. Las placas de circuito impreso de RF garantizan la estabilidad y la precisión de las señales al reducir la diafonía y el acoplamiento. Mediante una correcta disposición del circuito, el diseño del plano de tierra y el control del acoplamiento entre capas, las placas de circuito impreso de RF pueden minimizar la distorsión e interferencia de la señal, lo que permite una transmisión de señales de alta calidad. Adaptación de impedancia: La adaptación de impedancia es crucial en los sistemas de comunicación inalámbrica. Las placas de circuito impreso de RF logran la adaptación de las líneas de señal y el control de la impedancia mediante un diseño preciso del ancho de línea, el espaciado y el grosor de las capas. Esto minimiza las reflexiones de la señal y las pérdidas de transmisión, mejorando así el rendimiento y la eficiencia del sistema. Resistencia a interferencias: Las placas de circuito impreso de RF utilizan capas de blindaje y diseños de vías para suprimir eficazmente el impacto de las interferencias electromagnéticas externas en los sistemas de comunicación inalámbrica. Esta resistencia a interferencias es una de las principales diferencias entre las placas de circuito impreso de RF y las placas de circuito impreso convencionales. Requisitos de alto rendimiento: Los sistemas de comunicación inalámbrica tienen requisitos de rendimiento muy altos. Las placas de circuito impreso de RF pueden proporcionar una mejor transmisión de señal, menor pérdida y un mejor control de impedancia, cumpliendo así con los requisitos de alto rendimiento y estabilidad de los sistemas de comunicación inalámbrica.

Áreas de aplicación para PCB RF

En cuanto a las áreas de aplicación de las placas de circuito impreso (PCB) de RF, estas desempeñan un papel crucial en diversos sistemas de comunicación inalámbrica y RF. A continuación, se detallan varias áreas de aplicación clave para las PCB de RF: Sistemas de comunicación inalámbrica: Las placas de circuito impreso (PCB) de RF son componentes cruciales en los sistemas de comunicación inalámbrica modernos. Ya se trate de redes celulares para comunicación móvil, redes de área local inalámbricas (Wi-Fi), dispositivos Bluetooth u otras tecnologías de comunicación inalámbrica, las PCB de RF se utilizan para facilitar la transmisión, recepción y procesamiento de señales. Permiten altas frecuencias, baja pérdida de señal y una adaptación de impedancia precisa, lo que garantiza la estabilidad y fiabilidad de la señal. Radar y espectro de radiofrecuencia: Las placas de circuito impreso (PCB) de RF desempeñan un papel importante en los sistemas de radar y la monitorización del espectro de radiofrecuencia. Los sistemas de radar utilizan PCB de RF para transmitir y recibir señales de alta frecuencia, lo que permite la detección y el seguimiento de objetivos. Además, en el campo de la monitorización del espectro de radiofrecuencia, las PCB de RF se utilizan para procesar y analizar una amplia gama de señales del espectro de radiofrecuencia, lo que facilita la monitorización y la gestión del uso del espectro de radiofrecuencia. Radiodifusión: La radiodifusión es una de las aplicaciones más importantes que se logran mediante placas de circuito impreso de radiofrecuencia (PCB). Las estaciones de radiodifusión y otros dispositivos de radio utilizan estas placas para transmitir y amplificar las señales de radio emitidas. Estas placas pueden proporcionar una salida de alta potencia y una transmisión de señal estable, garantizando la cobertura y la calidad de las señales de transmisión. Comunicación satelital: La comunicación satelital es un método importante de transmisión de información entre dispositivos de comunicación terrestres y satélites artificiales. Las placas de circuito impreso de radiofrecuencia (RF) se utilizan ampliamente en sistemas de comunicación satelital para transmitir y recibir señales de alta frecuencia. Estas placas deben tener características de alta integridad y baja pérdida de señal para garantizar una transmisión fiable y un funcionamiento estable de los sistemas de comunicación satelital. Redes de sensores inalámbricos: Una red de sensores inalámbricos es una red compuesta por numerosos nodos de sensores distribuidos que se utilizan para recopilar y transmitir datos ambientales. Las placas de circuito impreso de radiofrecuencia desempeñan un papel fundamental en las redes de sensores inalámbricos, ya que facilitan la transmisión de los datos recopilados por los nodos de sensores y la comunicación con el nodo de control principal. Estas placas deben tener un bajo consumo de energía y capacidades de comunicación inalámbrica eficientes para prolongar la vida útil de la batería de los nodos de sensores y permitir la transmisión remota de datos. Al utilizar placas de circuito impreso de RF en estas áreas de aplicación, podemos lograr una transmisión estable de señales de alta frecuencia, preservar la integridad de la señal, minimizar las interferencias y optimizar el rendimiento del sistema. En resumen,Las placas de circuito impreso de radiofrecuencia desempeñan un papel indispensable en los sistemas de comunicación inalámbrica. Ofrecen excelentes características de alta frecuencia, garantizan la integridad de la señal y la eficiencia de transmisión, y poseen una buena adaptación de impedancia y resistencia a interferencias. Para ingenieros y diseñadores que buscan construir sistemas de comunicación inalámbrica de alto rendimiento, las placas de circuito impreso de radiofrecuencia son una herramienta esencial. Mediante un diseño y una fabricación adecuados, garantizan la fiabilidad, la estabilidad y el rendimiento de los sistemas de comunicación inalámbrica, brindándonos una mejor experiencia de comunicación inalámbrica en nuestra vida diaria y en nuestras actividades comerciales.
