PCB RF vs. PCB convencional: Diferencias y aplicaciones
2023-06-06Reportero: SprintPCB
En el campo de la electrónica moderna, las placas de circuito impreso (PCB) son componentes clave indispensables. Con el constante avance tecnológico y la evolución de las necesidades de aplicación, han surgido diversos tipos especializados de PCB, incluyendo las placas de circuito impreso de radiofrecuencia (PCB RF). Los circuitos de RF desempeñan un papel fundamental en las comunicaciones, el radar, los sistemas satelitales y otros ámbitos, y las PCB RF se han convertido en la opción preferida para numerosas aplicaciones de alta frecuencia. En esta entrada del blog, nos centraremos en comparar las diferencias y aplicaciones entre las PCB de radiofrecuencia y las placas de circuito impreso convencionales. Presentaremos los conceptos y estructuras básicos de las PCB convencionales y las PCB RF, y exploraremos sus diferencias en cuanto a la selección de materiales, los requisitos de diseño y los procesos de fabricación. Además, presentaremos ejemplos de aplicaciones reales para ilustrar los escenarios de uso de las PCB convencionales y las PCB RF en diferentes campos, ayudando al lector a comprender sus respectivas ventajas e idoneidad. Tanto si eres ingeniero electrónico, estudiante o simplemente te interesa la electrónica, este artículo te proporcionará una visión completa de las PCB de radiofrecuencia y las placas de circuito impreso convencionales. Creemos que mediante una comparación y un análisis exhaustivos de estos dos tipos de PCB, podrá tomar mejores decisiones para las necesidades de su proyecto y lograr diseños de sistemas electrónicos más eficientes y estables. ¡A continuación, profundicemos en las fascinantes diferencias y aplicaciones entre las placas de circuito impreso de radiofrecuencia y las PCB convencionales!
¿Qué es una placa de circuito impreso (PCB) convencional?
Una placa de circuito impreso (PCB) convencional es un componente fundamental que se utiliza para soportar e interconectar componentes electrónicos. Generalmente, está hecha de un material no conductor, a menudo denominado FR-4, que es un laminado de epoxi reforzado con fibra de vidrio, con una o varias capas de material conductor, generalmente cobre, que forman rutas de circuito sobre él. La función principal de una PCB es proporcionar soporte mecánico y conexiones eléctricas mediante el montaje de componentes electrónicos, como circuitos integrados, resistencias, condensadores, etc., en su superficie e interconectándolos mediante pistas de cobre. Este diseño reduce la complejidad del circuito a la vez que mejora la fiabilidad y la estabilidad del mismo. Las PCB convencionales tienen las siguientes características y áreas de aplicación: Estructura: Las PCB convencionales presentan una estructura plana en capas con pistas de cobre interconectadas a través de vías. Pueden ser de una sola cara, de doble cara o de varias capas. Aplicaciones: Las PCB convencionales tienen una amplia gama de aplicaciones en diversos dispositivos y productos electrónicos, como electrónica de consumo, equipos de comunicación, sistemas de control industrial, hardware informático, etc. Fabricación: Las PCB convencionales se fabrican típicamente mediante procesos que involucran impresión y grabado, donde los patrones conductores se imprimen en el sustrato no conductor y el material de cobre no deseado se elimina químicamente. Características: Las PCB convencionales son simples y rentables, adecuadas para diseños de circuitos generales y aplicaciones dentro de un rango de frecuencia moderado. Materiales: Las PCB convencionales usan predominantemente FR-4 como material de sustrato, que ofrece buenas propiedades de aislamiento y resistencia mecánica. Una PCB convencional es una placa de circuito versátil aplicable a una amplia gama de dispositivos y aplicaciones electrónicos. Poseen una estructura y un proceso de fabricación relativamente simples, lo que las hace rentables para diseños de circuitos generales.
¿Qué es una placa de circuito impreso por radiofrecuencia (PCB RF)?

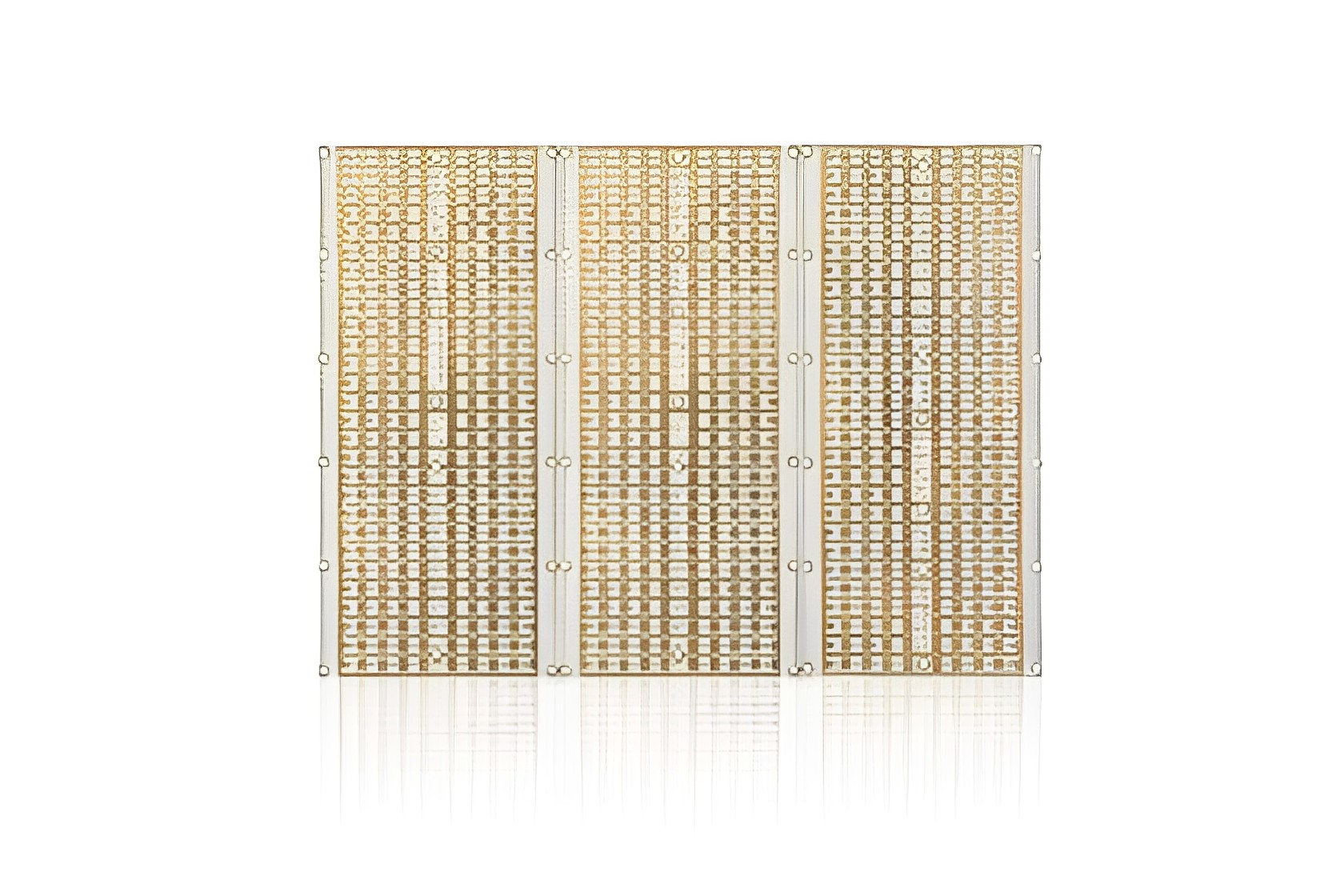

Una placa de circuito impreso de radiofrecuencia (PCB RF) es un tipo especializado de placa de circuito impreso, diseñada para manejar señales de alta frecuencia y radiofrecuencia. En comparación con las placas de circuito impreso (PCB) convencionales, la PCB RF presenta características y requisitos de diseño únicos que permiten una transmisión eficaz de señales en el rango de alta frecuencia. En primer lugar, el objetivo de diseño de una PCB RF es lograr una transmisión de señales de RF con bajas pérdidas y alto rendimiento. Para lograrlo, las PCB RF deben considerar la adaptación de impedancia y la integridad de la señal. La adaptación de impedancia es crucial para minimizar la reflexión y la pérdida de señal durante la transmisión. La integridad de la señal se refiere a mantener la estabilidad y precisión de la señal durante todo el proceso de transmisión, sin interferencias ni atenuación. En segundo lugar, las PCB RF requieren el uso de materiales especiales y apilamientos de capas para satisfacer las demandas de las señales de alta frecuencia. Los materiales comunes utilizados para las PCB RF incluyen sustratos de PTFE (politetrafluoroetileno), como el teflón y el Rogers. Estos materiales presentan bajas pérdidas dieléctricas y alta estabilidad térmica, lo que proporciona un rendimiento superior en entornos de alta frecuencia. Además, las PCB de RF requieren un diseño y enrutamiento precisos y cuidadosos. Las señales de alta frecuencia imponen requisitos más estrictos en el diseño y enrutamiento de circuitos para evitar la diafonía y la radiación electromagnética. Por lo tanto, las PCB de RF suelen emplear técnicas como la partición de capas, los planos de tierra y las líneas de transmisión diferencial para minimizar la interferencia y el ruido de la señal. Las PCB de radiofrecuencia desempeñan un papel vital en diversas áreas de aplicación, incluyendo dispositivos de comunicación inalámbrica (como teléfonos móviles y routers inalámbricos), sistemas de radar, comunicaciones por satélite y analizadores de espectro de radiofrecuencia. Estas aplicaciones exigen una transmisión precisa y fiable de señales de alta frecuencia, y las PCB de RF ofrecen el rendimiento y la fiabilidad necesarios. Una PCB de radiofrecuencia está diseñada específicamente para manejar señales de alta frecuencia y radiofrecuencia. Cumple con los requisitos de adaptación de impedancia, integridad de la señal, materiales especiales y un diseño preciso para satisfacer las demandas de los entornos de alta frecuencia. Las PCB de RF desempeñan un papel fundamental en las comunicaciones inalámbricas, los sistemas de radar, las comunicaciones por satélite y otros campos, proporcionando un rendimiento fiable para la transmisión de señales de alta frecuencia.
Diferencias entre PCB de radiofrecuencia y PCB convencional:
Existen diferencias significativas en la selección de materiales entre las placas de circuito impreso (PCB) convencionales y las placas de circuito impreso de radiofrecuencia (PCB RF). La elección de estos materiales desempeña un papel crucial en el rendimiento del circuito y la respuesta en frecuencia. En las PCB convencionales, los materiales base más comunes incluyen resina epoxi reforzada con fibra de vidrio (FR-4) y poliimida (PI). La FR-4 es un material estándar ampliamente utilizado, de menor costo y buena resistencia mecánica, ideal para la mayoría de las aplicaciones de circuitos convencionales. La poliimida, por otro lado, ofrece mayor tolerancia a la temperatura y mejor estabilidad dimensional, lo que la hace adecuada para aplicaciones con requisitos ambientales específicos, como entornos de alta temperatura o alta humedad. En cambio, la selección de materiales para las PCB RF es más refinada y compleja. Dadas las frecuencias más altas y los requisitos más estrictos de las señales de RF, la elección de los materiales adecuados es esencial para lograr un rendimiento óptimo en RF. Los materiales comunes para PCB RF incluyen politetrafluoroetileno (PTFE), poliimida (PI) y materiales de baja constante dieléctrica. El politetrafluoroetileno (PTFE) es un material RF de alto rendimiento con bajas pérdidas, alta respuesta en frecuencia y excelentes propiedades dieléctricas. Se utiliza ampliamente en aplicaciones de alta frecuencia, como líneas de transmisión de RF, antenas y filtros. El uso de PTFE en PCB de RF ayuda a reducir la pérdida de señal y a mejorar la fiabilidad de la transmisión. La poliimida (PI) también es un material común en el campo de la RF. Presenta una constante dieléctrica y una pérdida dieléctrica bajas, lo que la hace adecuada para aplicaciones de alta frecuencia y banda ancha. El uso de poliimida en PCB de RF permite una mejor integridad de la señal y una menor interferencia. Además del PTFE y el PI, existen materiales de baja constante dieléctrica especialmente diseñados para aplicaciones de RF, como la poliimida (LCP). Estos materiales ofrecen una constante dieléctrica y una pérdida dieléctrica extremadamente bajas, lo que los hace adecuados para aplicaciones de RF de alta frecuencia, proporcionando una mayor velocidad y una mejor integridad de la señal.
Diferentes diseños en PCB de radiofrecuencia y PCB
Aquí hay diferencias significativas en los requisitos de diseño entre las placas de circuito impreso convencionales y las placas de circuito impreso de radiofrecuencia . La transmisión de señales de RF es crítica para las PCB de RF. Debido a la naturaleza de alta frecuencia de las señales de RF, el diseño de las PCB de RF debe considerar la transmisión y propagación de la señal. Esto implica un enrutamiento y un diseño de circuito cuidadosos para minimizar la pérdida de señal y la interferencia. Las PCB convencionales generalmente no requieren atención específica a la transmisión de señales de alta frecuencia. Ofrecen más flexibilidad en el enrutamiento y el diseño. Las PCB convencionales se centran principalmente en señales de baja frecuencia y transmisión de potencia. La adaptación estricta de impedancia es esencial para una transmisión de señales de RF eficiente y precisa. Las PCB de RF tienen requisitos de control de impedancia más estrictos, lo que requiere una adaptación precisa de la impedancia entre las fuentes de señal, las líneas de transmisión y las cargas. Las PCB convencionales tienen requisitos de control de impedancia más laxos y pueden tolerar ciertas variaciones de impedancia. El diseño de las PCB convencionales enfatiza la funcionalidad y la conectividad del circuito en lugar de la adaptación precisa de la impedancia. La transmisión de señales de RF impone mayores demandas en la integridad de la señal. Las PCB de RF deben considerar factores como el retardo de propagación de la señal, la diafonía y la atenuación de potencia. Por lo tanto, en el diseño de PCB de RF se emplean técnicas especiales de enrutamiento, aislamiento de circuitos y métodos de blindaje para mantener la integridad de la señal. Las PCB convencionales tienen menores requisitos de integridad de la señal. Los diseños de PCB convencionales priorizan la conectividad del circuito y la transmisión fiable de la señal, sin considerar excesivamente la integridad de la señal. En resumen, las PCB de RF tienen requisitos de diseño más estrictos, lo que requiere mayor precisión y experiencia. Los diseñadores deben tener un conocimiento profundo de los circuitos de RF y las características de alta frecuencia, empleando técnicas de diseño especializadas y controles de proceso para cumplir con los requisitos de la transmisión de señales de RF. Por otro lado, el diseño de PCB convencional ofrece mayor libertad, centrándose en la funcionalidad y la conectividad del circuito, con menores exigencias en las características de alta frecuencia. Por lo tanto, la elección entre PCB convencionales y PCB de RF debe basarse en los requisitos específicos de la aplicación.
Diferentes procesos de fabricación para PCB de radiofrecuencia y PCB
El proceso de fabricación es otra diferencia significativa entre la placa de circuito impreso convencional y la placa de circuito impreso de radiofrecuencia.
Proceso de fabricación de PCB:
Diseño y maquetación: Mediante software de automatización de diseño electrónico (EDA), el diseño del circuito se traduce al diseño de la PCB. Esto incluye la colocación de los componentes y la determinación de las rutas de enrutamiento de la PCB. Creación del sustrato: Las PCB convencionales suelen utilizar un material de sustrato llamado resina epoxi reforzada con fibra de vidrio (FR-4). El sustrato se recubre con una lámina de cobre y el cobre no deseado se elimina mediante fotolitografía y grabado químico, formando las pistas metálicas del circuito. Perforación: Se perforan orificios en la PCB para la instalación de los componentes y la interconexión del circuito. Recubrimiento: Se recubre un material conductor, generalmente cobre, sobre las paredes de los orificios perforados para mejorar la conectividad. Soldadura: Los componentes electrónicos se sueldan a la PCB. Esto puede hacerse manualmente o utilizando equipos automatizados como máquinas de soldadura por ola u hornos de reflujo. Pruebas y control de calidad: Las PCB ensambladas se someten a pruebas para garantizar su correcto funcionamiento y calidad.
Proceso de fabricación de PCB de RF:
Selección de materiales: Las PCB de RF a menudo requieren materiales especializados como politetrafluoroetileno (PTFE) u óxido de polifenileno (PPO) para cumplir con los requisitos de transmisión de señales de alta frecuencia. Proceso de laminación especializado: Las PCB de RF pueden involucrar diseños multicapa con diferentes capas dieléctricas y capas metálicas. Las propiedades de aislamiento entre estas capas son cruciales para la transmisión de señales de RF. Procesamiento de alta precisión: Debido a la naturaleza única de las señales de RF, las PCB de RF requieren una mayor precisión en el procesamiento, como diámetros de perforación más pequeños y anchos de traza más precisos. Control de impedancia: Las PCB de RF necesitan controlar estrictamente la impedancia de la señal para garantizar una transmisión de señal estable y consistente. Esto puede implicar técnicas especiales de diseño y fabricación como estructuras de microbanda o guías de onda coplanares. Control de calidad riguroso: El proceso de fabricación de PCB de RF requiere un control de calidad más estricto para garantizar que el rendimiento del circuito cumpla con los requisitos de diseño. Esto incluye el uso de equipos de prueba de alta precisión para mediciones de señal e impedancia.
Ejemplos de aplicación: PCB convencional y PCB RF en aplicaciones del mundo real
Ejemplos de aplicación de PCB convencionales:
Electrónica de consumo: Las PCB convencionales se utilizan ampliamente en dispositivos electrónicos de consumo como teléfonos inteligentes, tabletas, ordenadores personales, etc. Sirven para conectar y dar soporte a diversos componentes electrónicos y módulos funcionales, como procesadores, memoria, sensores, etc. Las PCB convencionales proporcionan conexiones de circuito estables y transmisión de señales en estos dispositivos. Electrónica automotriz: Los sistemas electrónicos de los automóviles requieren placas de circuito fiables para dar soporte a diversas funcionalidades, como unidades de control del motor, sistemas de infoentretenimiento, sistemas de navegación, etc. Las PCB convencionales se utilizan ampliamente en la electrónica automotriz para proporcionar una transmisión de señales y una distribución de energía fiables. Automatización industrial: En el campo de la automatización industrial, las PCB convencionales se utilizan para la interconexión e interacción de sistemas de control, sensores y actuadores. Desempeñan un papel fundamental en las líneas de producción, el control de robots y los sistemas de monitorización.
Ejemplos de aplicación de PCB RF:

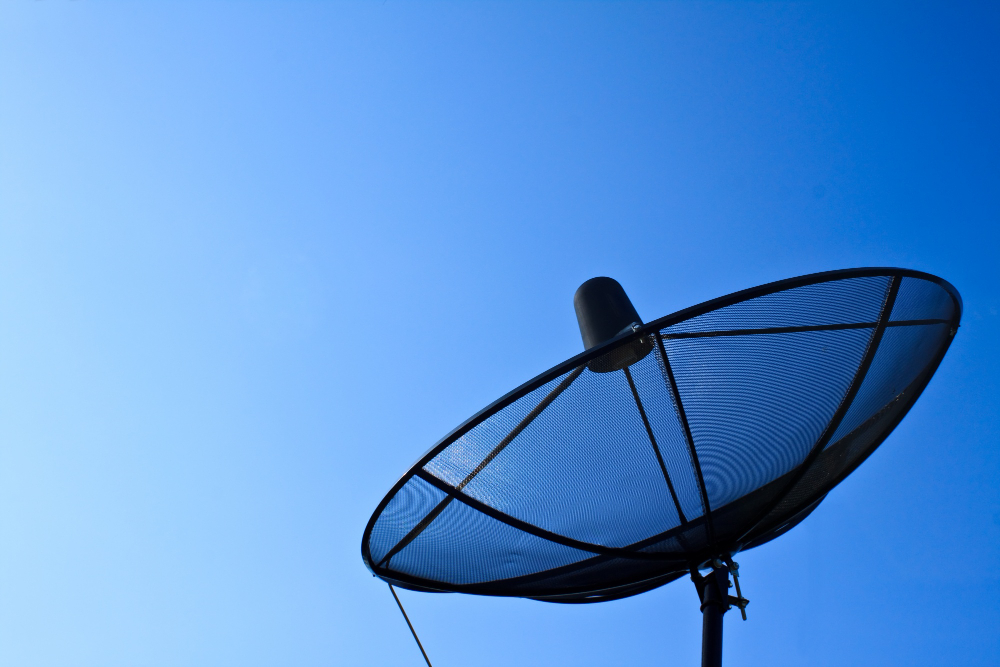

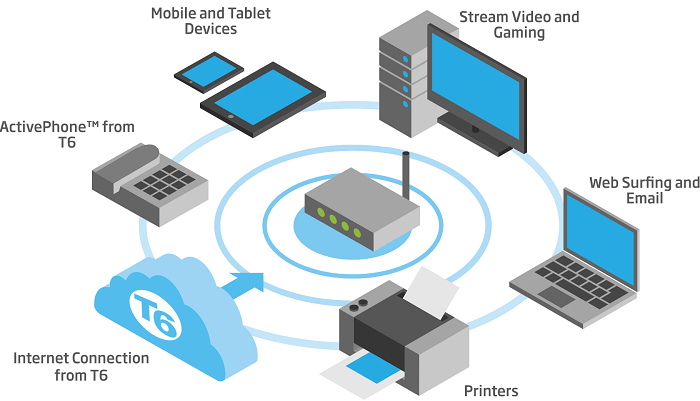

Comunicación inalámbrica: Las PCB de RF son cruciales en los dispositivos de comunicación inalámbrica. Por ejemplo, las antenas de estaciones base, los equipos de comunicación satelital, los enrutadores de redes de área local inalámbricas (Wi-Fi), etc., requieren PCB de RF para lograr la transmisión de señales de alta frecuencia y la adaptación de impedancia. Sistemas de radar: Los sistemas de radar requieren placas de circuito de alta frecuencia y alto rendimiento para un procesamiento preciso de señales y la transmisión de energía de RF. Las PCB de RF se utilizan ampliamente en sistemas de radar civiles y militares, como radares meteorológicos, radares de navegación aérea, etc. Dispositivos médicos: Algunos dispositivos médicos, como escáneres de resonancia magnética, marcapasos y sensores médicos inalámbricos, requieren PCB de RF para lograr la transmisión de señales de alta frecuencia y un procesamiento preciso de datos. En este artículo, hemos analizado en profundidad las diferencias y aplicaciones entre las placas de circuito impreso de radiofrecuencia (PCB de RF) y las placas de circuito impreso (PCB) convencionales. Hemos encontrado variaciones significativas entre estos dos tipos de placas de circuito en términos de selección de materiales, requisitos de diseño y procesos de fabricación. En aplicaciones prácticas, las PCB convencionales se utilizan ampliamente en dispositivos electrónicos generales, bienes de consumo y campos de control industrial. Por otro lado, las PCB RF destacan en ámbitos como las comunicaciones, el radar, la identificación por radiofrecuencia (RFID) y las redes de sensores inalámbricos, donde el rendimiento de alta frecuencia es crucial. Por lo tanto, recomendamos encarecidamente evaluar y comparar cuidadosamente estos dos tipos de placas de circuito impreso según los requisitos específicos al seleccionar la opción adecuada. La elección debe realizarse considerando factores como las demandas de frecuencia, las características de transmisión de la señal y los requisitos de rendimiento, para garantizar un rendimiento óptimo del circuito y la estabilidad operativa.Por último, si le interesa obtener más información sobre estos dos tipos de placas de circuito impreso, no dude en contactarnos. Disfrute de un soporte de PCB de primera clase con SprintPCB . Confíe en SprintPCB , la empresa líder en alta tecnología, para todas sus necesidades de fabricación de PCB. Nuestros servicios integrales atienden a clientes de todo el mundo, garantizando un proceso sin complicaciones a precios competitivos. Optimice sus operaciones y contáctenos ahora para explorar las múltiples maneras en que podemos apoyar a su organización.
