La guía definitiva para el diseño de circuitos de RF: cómo garantizar la estabilidad y la confiabilidad

2024-08-15Reportero: SprintPCB

El diseño de PCB de RF es un aspecto crítico y complejo de la ingeniería electrónica, cuyo rendimiento afecta directamente el funcionamiento general del sistema. Las características de alta frecuencia de las señales de RF imponen requisitos estrictos al diseño del circuito. Este artículo profundizará en los principios clave del diseño de circuitos de PCB de RF , ayudando a los diseñadores a optimizar sus diseños en proyectos reales para garantizar el rendimiento esperado del circuito.

1. Integridad de la señal: optimización de las rutas de señales de alta frecuencia

En los circuitos PCB de RF, la integridad de la señal (SI) es uno de los problemas fundamentales. Debido a la alta frecuencia de las señales de RF, incluso pequeños errores de diseño pueden provocar reflexión, pérdida o retraso de la señal, lo que en última instancia afecta el rendimiento del circuito.

1.1 Diseño de ruta corta

En el diseño de PCB de RF, las líneas de señal de RF deben ser lo más cortas posible. Esto se debe a que los recorridos más largos aumentan el retardo de transmisión, y la transmisión de señales a largas distancias puede provocar fácilmente reflexión y pérdida de radiación. Un recorrido corto no solo reduce el tiempo de transmisión, sino que también minimiza los efectos de inductancia parásita y capacitancia causados por la longitud de la línea, mejorando así la integridad de la señal.

1.2 Adaptación de impedancia

La discrepancia de impedancia en los circuitos de PCB de RF puede provocar reflexión de la señal, lo que afecta su estabilidad. Por lo tanto, es crucial garantizar que la impedancia característica de la pista coincida con la impedancia de carga del diseño. Esto se logra generalmente ajustando el ancho de la pista, el espesor del material dieléctrico y la separación entre pistas. Una adaptación precisa de la impedancia puede minimizar la reflexión, lo que aumenta la estabilidad de la transmisión de la señal.

1.3 Ángulos de trazado

Al enrutar señales de RF en una PCB de RF, se deben evitar las curvas en ángulo recto, ya que provocan reflexión de la señal y aumentan la pérdida de transmisión. En su lugar, se recomienda utilizar curvas de 45 grados o más suaves, que reducen la reflexión de la señal en las esquinas y la pérdida de alta frecuencia.

2. Integridad de la energía: Diseño de una fuente de alimentación estable

La integridad de la alimentación (IP) es tan importante como la integridad de la señal en los circuitos PCB de RF. Una fuente de alimentación estable afecta no solo la estabilidad general del circuito, sino también la calidad de la señal de RF.

2.1 Selección y colocación del condensador de desacoplamiento

En circuitos PCB de RF, se deben colocar condensadores de desacoplamiento cerca de cada nodo crítico de la fuente de alimentación. Estos condensadores filtran el ruido de alta frecuencia de la fuente de alimentación, proporcionando una señal de alimentación limpia al circuito. Durante el diseño, los condensadores de desacoplamiento deben colocarse lo más cerca posible de los pines de alimentación para minimizar el impacto de la inductancia parásita.

2.2 Diseño de potencia y plano de tierra

Para garantizar la estabilidad de la alimentación en el diseño de PCB de RF, el plano de alimentación y el plano de tierra deben estar estrechamente acoplados, lo que reduce la inductancia parásita de la fuente de alimentación y minimiza el impacto del ruido de alimentación en las señales. Un plano de alimentación y tierra estrechamente acoplado también forma una ruta de alimentación de baja impedancia, lo que garantiza la estabilidad de la fuente de alimentación durante el funcionamiento a alta velocidad.

2.3 Diseño de la red de distribución de energía (PDN)

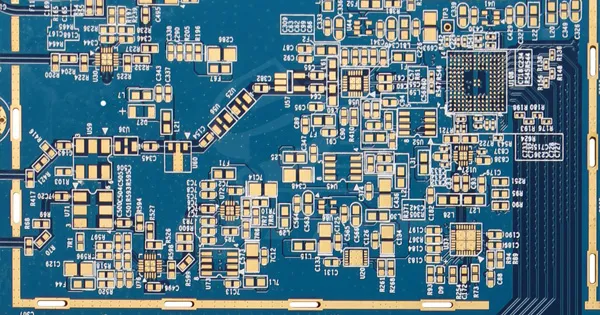

La PDN es una parte fundamental del diseño de PCB de RF, responsable de distribuir la energía desde el módulo de potencia a cada componente del circuito. Al diseñar la PDN, considere la distribución de energía, la ubicación de los condensadores de desacoplamiento y el acoplamiento entre las capas de potencia y tierra para garantizar la integridad y estabilidad de la señal de potencia. Circuito de RF

3. Diseño del plano de tierra: optimización de las rutas de retorno de la señal

La placa de tierra en los circuitos PCB de RF no solo proporciona una ruta de retorno de corriente, sino que también actúa como blindaje y aísla las interferencias electromagnéticas. Una placa de tierra bien diseñada puede mejorar eficazmente la inmunidad del circuito a las interferencias.

3.1 Mantenimiento de la integridad del plano de tierra

Los diseñadores deben evitar dividir el plano de tierra en el diseño de PCB de RF, ya que esto altera la ruta de retorno de la señal, lo que aumenta su longitud y puede causar reflexión e interferencias. Por lo tanto, es crucial mantener la continuidad e integridad del plano de tierra, especialmente en zonas con señales densas, donde no debe ser cortado por vías u otras pistas.

3.2 Diseño de PCB multicapa

En circuitos de PCB de RF de alta densidad, el uso de PCB multicapa permite separar eficazmente las capas de señal de las capas de tierra, reduciendo así la diafonía y la interferencia electromagnética. En estos diseños, los planos de potencia y tierra suelen ubicarse en capas adyacentes para lograr un buen acoplamiento, lo que reduce aún más la interferencia electromagnética.

3.3 Acoplamiento entre la capa de señal y la capa de tierra

El acoplamiento estrecho entre las capas de señal y tierra en el diseño de PCB de RF puede reducir los efectos de la inductancia parásita y la capacitancia en las señales, acortar la ruta de retorno de la señal y garantizar su estabilidad. Por lo tanto, en el diseño, la distancia entre la capa de señal y la capa de tierra debe ser lo más cercana posible para mejorar la fiabilidad de la transmisión de la señal.

4. Interferencia y compatibilidad electromagnética (EMI/EMC): control del entorno electromagnético

Los circuitos PCB de RF, que operan en entornos de alta frecuencia, son susceptibles a las interferencias electromagnéticas (EMI) y también pueden ser fuentes de ruido electromagnético. Un buen diseño EMI/EMC puede reducir las interferencias electromagnéticas y garantizar el correcto funcionamiento del circuito.

4.1 Medidas de blindaje

En circuitos de PCB de RF, el apantallamiento es una de las maneras más efectivas de prevenir interferencias electromagnéticas. Mediante el uso de apantallamientos metálicos en el circuito o la adición de capas de apantallamiento en el diseño de la PCB, se puede aislar el ruido electromagnético entre el circuito y el entorno externo. Además, se pueden añadir líneas de apantallamiento en áreas sensibles para mejorar aún más la capacidad antiinterferente.

4.2 Aplicación de filtros

En el diseño de PCB de RF, a menudo se requieren filtros en nodos clave, especialmente en entradas de potencia o rutas de señal sensibles. Los filtros pueden suprimir eficazmente el ruido de alta frecuencia, impidiendo su propagación dentro del circuito y mejorando así su compatibilidad electromagnética.

4.3 Cómo evitar el acoplamiento de ruido

En el diseño de PCB de RF, las líneas de señal ruidosas no deben discurrir paralelas ni cruzarse con líneas de señal sensibles. Mediante un diseño racional, se reduce el acoplamiento entre las zonas de alto ruido y las zonas sensibles, evitando así que las interferencias electromagnéticas afecten las señales.

5. Diseño de trazas y espaciado: optimización de las rutas de transmisión de señales

El diseño de las pistas de señal en los circuitos PCB de RF afecta directamente la calidad de la transmisión de la señal. Un diseño adecuado de las pistas puede reducir la pérdida de señal y las interferencias, garantizando así la estabilidad del rendimiento del circuito.

5.1 Ancho de traza

El ancho de la pista en el diseño de PCB de RF debe determinarse en función de la frecuencia de la señal y la constante dieléctrica del material de la PCB. Generalmente, a mayor frecuencia de la señal, mayor ancho de la pista debe ser para reducir la pérdida de transmisión. El cambio en el ancho de la pista también debe considerar la adaptación de impedancia, evitando la impedancia discontinua causada por cambios de ancho, que provoca la reflexión de la señal.

5.2 Espaciado de trazas

Al diseñar circuitos PCB de RF de alta frecuencia, la separación entre las diferentes líneas de señal debe ser lo suficientemente amplia como para reducir la diafonía. Especialmente en transmisiones de alta velocidad, el efecto de acoplamiento entre líneas puede degradar la calidad de la señal, por lo que se debe aumentar la separación al máximo o utilizar pistas de apantallamiento para reducir la diafonía.

5.3 Trazas de señales diferenciales

Para algunas señales de PCB de RF de alta frecuencia, como las líneas de datos serie de alta velocidad, se puede utilizar la transmisión de señales diferenciales. Las señales diferenciales ofrecen una alta resistencia a las interferencias externas y también reducen la radiación de las líneas de señal al entorno circundante. En el diseño de PCB de RF, la longitud de las trazas de la señal diferencial debe ser constante para evitar la diferencia de retardo en la transmisión de la señal.

6. Errores de diseño comunes y métodos para evitarlos

En el diseño práctico de PCB de RF, algunos errores comunes de diseño pueden reducir el rendimiento del circuito. A continuación, se presentan algunos problemas comunes y cómo evitarlos:

6.1 Ignorar la integridad del plano de tierra

Algunos diseñadores no prestan atención a la integridad del plano de tierra durante el diseño, lo que provoca interrupciones en la trayectoria de la señal. Asegúrese de la continuidad del plano de tierra y minimice los cortes. Un plano de tierra incompleto puede aumentar las rutas de retorno de la señal, causando interferencias electromagnéticas innecesarias.

6.2 No considerar la ruta de retorno de la señal

Si la ruta de retorno de la señal en el diseño de PCB de RF no está diseñada adecuadamente, puede generar interferencias electromagnéticas innecesarias. Planifique cuidadosamente la ruta de retorno para asegurar que sea lo más corta y directa posible. Una ruta de retorno mal planificada aumenta la inductancia parásita, lo que afecta la estabilidad de la señal.

6.3 Uso excesivo de vías

En el diseño de PCB de RF, se debe minimizar el uso de vías. Cada vía aumenta los efectos de inductancia parásita y capacitancia de la señal, lo que afecta la calidad de su transmisión. Especialmente en rutas de señal de alta frecuencia, un exceso de vías puede degradar significativamente la calidad de la señal. El diseño de circuitos de PCB de RF es un proceso complejo y muy cuidadoso. Siguiendo los principios de diseño de PCB de RF mencionados anteriormente, los diseñadores pueden reducir eficazmente la interferencia electromagnética, garantizar la integridad de la transmisión de la señal y la estabilidad de la potencia, mejorando así el rendimiento de todo el circuito de PCB de RF. En proyectos prácticos, los diseñadores deben optimizar continuamente el diseño según las aplicaciones específicas para lograr los mejores resultados en el diseño de PCB de RF. La colaboración con SprintPCB garantiza la aplicación experta de estos principios de diseño, brindándole soluciones de PCB de RF de alta calidad que satisfacen las exigentes exigencias de la electrónica moderna.
