En la industria electrónica moderna, el plazo de entrega de las PCB es un reto crucial. Con el avance de la tecnología y la intensificación de la competencia en el mercado, la demanda de productos PCB de alta calidad se ha vuelto cada vez más urgente. Este reto es especialmente significativo en el ámbito de los diseños complejos de PCB. Los clientes esperan recibir PCB complejas terminadas lo antes posible para satisfacer la creciente demanda del mercado y la rápida evolución de los diseños innovadores.
Por lo tanto, nos enfrentamos a una pregunta crucial: ¿Es posible entregar PCB complejas en 7 días o menos? Este artículo profundizará en el desafío de la entrega de PCB y proporcionará evidencia objetiva mediante ejemplos reales. Exploraremos posibles soluciones y tecnologías innovadoras que pueden permitir una entrega de PCB más rápida, eficiente y confiable. Tanto si su empresa tiene limitaciones de tiempo como si es un lector interesado en los plazos de entrega de PCB, este artículo le proporcionará información valiosa y consejos prácticos. Exploremos las posibilidades de entregar PCB complejas dentro de plazos estrictos.
Los diseños de PCB complejos se enfrentan a numerosos desafíos que requieren que diseñadores y fabricantes empleen estrategias y técnicas especiales para superarlos. En primer lugar, las PCB complejas suelen tener múltiples capas. En comparación con las PCB tradicionales de doble cara o cuatro capas, las PCB multicapa tienen una estructura más compleja para alojar más señales y planos de potencia. Estos diseños presentan desafíos en el cableado y la disposición, ya que requieren una mayor densidad de cableado y conexiones entre capas. En segundo lugar, las PCB complejas suelen implicar un enrutamiento de alta densidad. A medida que los dispositivos electrónicos se vuelven más pequeños, ligeros y potentes, aumenta la demanda de una colocación precisa de los componentes en las PCB. Esto ha dado lugar a tareas de enrutamiento más complejas, incluyendo anchos de línea finos, espaciado reducido y componentes con encapsulados diminutos. Estos requisitos añaden complejidad y dificultad al proceso de enrutamiento, a la vez que aumentan la posibilidad de problemas durante las etapas de diseño y fabricación. Además, la demanda de PCB complejas también está relacionada con el campo de aplicación. Por ejemplo, los requisitos de las PCB están aumentando en áreas como equipos de telecomunicaciones, dispositivos médicos y automatización industrial. En los equipos de telecomunicaciones, se necesita una transmisión de datos de alta velocidad y una integridad de señal estable. Los dispositivos médicos pueden requerir el manejo de sensores precisos y circuitos de control complejos. Los sistemas de automatización industrial deben soportar condiciones ambientales adversas, manteniendo al mismo tiempo la fiabilidad y la estabilidad. Estos requisitos hacen necesarios diseños de PCB complejos, a la vez que aumentan la presión sobre los plazos de entrega. Para abordar estos desafíos y requisitos, los diseñadores y fabricantes deben emplear diversas estrategias y tecnologías para optimizar el proceso de diseño y fabricación de PCB complejas. Esto puede implicar el uso de software y herramientas de diseño avanzados para respaldar diseños multicapa y enrutamiento de alta densidad. Además, el análisis de integridad de la señal y el diseño de compatibilidad electromagnética garantizan la fiabilidad y el rendimiento de los circuitos. Asimismo, una estrecha colaboración y comunicación son cruciales para identificar y resolver posibles problemas de forma temprana.

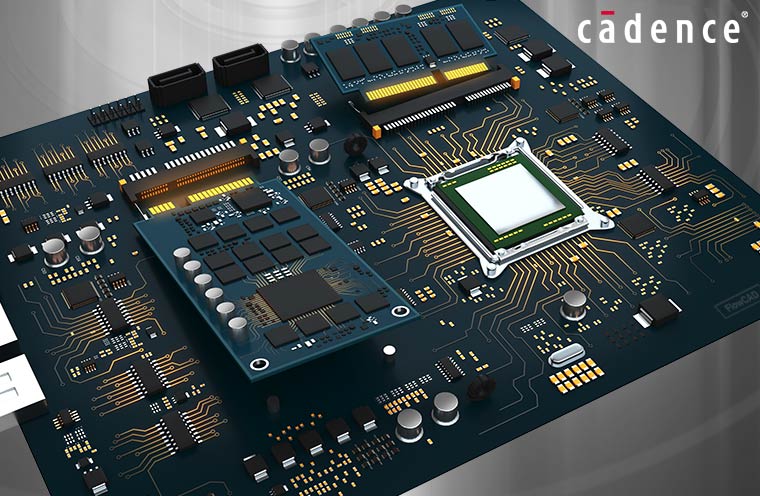

Por ejemplo, software moderno de diseño de PCB como Altium Designer, Cadence Allegro y Mentor Graphics PADS ofrecen potentes funciones e interfaces intuitivas que ayudan a los diseñadores a trabajar de forma más eficiente en procesos complejos de diseño de PCB. Estas soluciones de software proporcionan herramientas avanzadas de diseño y enrutamiento que pueden realizar automáticamente comprobaciones de reglas, análisis de integridad de señal y validación de compatibilidad electromagnética para garantizar la precisión y fiabilidad del diseño.
Otro ejemplo son las herramientas de simulación como los simuladores SPICE y el software de simulación electromagnética de alta frecuencia. Estas herramientas pueden simular el rendimiento y el comportamiento de los circuitos, lo que ayuda a los diseñadores a identificar y abordar posibles problemas durante la fase de diseño. Mediante simulaciones de integridad de señal y compatibilidad electromagnética, los diseñadores pueden predecir y corregir factores que pueden causar distorsión, diafonía o interferencias en la señal, mejorando así el rendimiento y la fiabilidad del diseño de la PCB. Además, las herramientas avanzadas de diseño de PCB también admiten el diseño de maquetación y encapsulado en 3D. Los diseñadores pueden utilizar herramientas CAD 3D para visualizar la maquetación de la PCB, garantizando la colocación precisa de los componentes y el aprovechamiento del espacio. Asimismo, las bibliotecas y editores de encapsulados permiten a los diseñadores seleccionar y personalizar encapsulados adecuados para PCB complejas, cumpliendo con los requisitos de enrutamiento de alta densidad y miniaturización.
Ante el desafío de la entrega de PCB, optimizar su diseño es crucial para reducir significativamente el tiempo de entrega y mejorar la eficiencia de la producción. A continuación, se presentan algunos métodos y prácticas eficaces para agilizar el proceso de diseño y entrega de PCB. En primer lugar, una planificación razonable del diseño es clave. Planificar cuidadosamente la ubicación de los componentes y las rutas de enrutamiento permite reducir las interferencias de señal y los problemas de EMI, lo que reduce la necesidad de depuración y reparación posteriores. Por ejemplo, en el diseño de PCB para la transmisión de señales a alta velocidad, las líneas de señal clave se colocan en rutas cortas y directas para reducir el retardo de transmisión y la distorsión de la señal. Optimizar el diseño también reduce el tamaño físico de la PCB, lo que reduce los costos de fabricación y el desperdicio de material. En segundo lugar, realizar un análisis de integridad de señal es fundamental para garantizar un diseño de alta calidad. Mediante software profesional de diseño de PCB y herramientas de simulación, es posible simular y evaluar el rendimiento del circuito y detectar posibles problemas de integridad de señal, como reflexiones, diafonía y sesgo de sincronización. Al identificar y abordar estos problemas a tiempo, se reduce la necesidad de retrabajos y reparaciones posteriores, lo que resulta en plazos de entrega más rápidos. Además, el diseño de compatibilidad electromagnética (EMC) es un aspecto importante para optimizar el diseño de PCB. Medidas como una disposición adecuada del cable de tierra, el filtrado de potencia y la tecnología de blindaje pueden reducir eficazmente los problemas de radiación electromagnética y sensibilidad, garantizando así el funcionamiento normal de la PCB en el entorno electromagnético. Un diseño EMC optimizado puede reducir el tiempo de depuración y reparación posteriores, a la vez que mejora la fiabilidad y la conformidad del producto. Se presenta un caso práctico para respaldar la eficacia de estos métodos de optimización. Un fabricante de equipos de comunicaciones necesitaba entregar rápidamente una PCB para un módulo de comunicaciones inalámbricas de alta frecuencia. Mediante la optimización del diseño y el análisis de integridad de la señal, el equipo de diseño redujo con éxito el retardo de transmisión de la señal y la interferencia de ruido, lo que mejoró el rendimiento del módulo. Al mismo tiempo, adoptaron tecnología profesional de diseño EMC para garantizar el funcionamiento estable del módulo en el entorno electromagnético. Gracias a estas medidas de optimización, el fabricante puede producir y entregar con éxito módulos PCB de alta calidad dentro de plazos de entrega estrictos. Al optimizar el diseño de la PCB, planificar el diseño racionalmente, realizar análisis de integridad de la señal y diseñar la compatibilidad electromagnética, se puede reducir considerablemente el tiempo de retrabajo y reparación del diseño, acelerando así el plazo de entrega de la PCB. Estas prácticas no solo mejoran el rendimiento y la confiabilidad de las PCB, sino que también ayudan a los fabricantes a lanzar nuevos productos más rápidamente y satisfacer las demandas de los clientes en un mercado altamente competitivo.
La colaboración y la optimización de la cadena de suministro son fundamentales para lograr un proceso de entrega de PCB eficiente. Mediante una estrecha colaboración con proveedores, fabricantes y ensambladores, se garantiza la sinergia de todos los eslabones para maximizar la eficiencia de la producción y la rapidez de entrega. En primer lugar, la colaboración con los proveedores es crucial para obtener materiales clave para PCB de alta calidad. Establecer una relación de cooperación estable con los proveedores y comunicar oportunamente las especificaciones, el plazo de entrega y la cantidad de materiales necesarios puede evitar retrasos y problemas de calidad. Además, compartir los requisitos del proyecto y las especificaciones técnicas con los proveedores puede generar cotizaciones y compromisos de entrega más precisos, lo que a su vez permite una mejor planificación de los plazos de producción. En segundo lugar, la colaboración con los fabricantes es clave para garantizar la eficiencia del proceso de fabricación de PCB. Comunicar los requisitos de diseño y disposición de las PCB con los fabricantes desde el principio puede evitar posibles problemas de fabricación y permitir evaluaciones de viabilidad antes de la fabricación. Asimismo, compartir los archivos de diseño y los requisitos detallados del proceso con los fabricantes puede garantizar que el proceso de fabricación de PCB se realice según lo previsto, reduciendo la necesidad de ajustes y reparaciones, y por consiguiente, los plazos de entrega. Finalmente, la colaboración con el ensamblador es clave para garantizar un proceso de ensamblaje y prueba de PCB sin problemas. Compartir los archivos de diseño y los requisitos de ensamblaje con el ensamblador garantiza que el diseño de la PCB cumpla con los requisitos y resuelva posibles problemas con antelación. Además, la comunicación oportuna de los requisitos y los plazos de ensamblaje y pruebas permite coordinar la planificación de la producción y garantizar la entrega puntual de las PCB ensambladas. Un caso de éxito es el de una empresa que estableció una estrecha colaboración con sus socios de la cadena de suministro ante las necesidades de entrega urgente. Mediante reuniones y comunicación periódicas, pudieron obtener los materiales clave proporcionados por los proveedores de manera oportuna y trabajar con los fabricantes para resolver problemas de diseño y fabricación. Además, la estrecha colaboración con los ensambladores garantiza un ensamblaje y pruebas eficientes de la PCB. Finalmente, lograron completar la producción y la entrega de la compleja PCB en poco tiempo. Mediante la cooperación colaborativa y la optimización de la cadena de suministro, la comunicación y la coordinación eficientes entre todas las partes reducirán los retrasos, los errores y la duplicación de trabajo, y aumentarán la fiabilidad y la velocidad de todo el proceso de entrega de PCB. Este modelo colaborativo creará soluciones de entrega más eficientes y sostenibles para la industria de las PCB, impulsando el desarrollo y la innovación del sector.
Ante los desafíos de entrega de PCB, adoptar buenas prácticas puede ayudarnos a gestionar mejor la presión del tiempo y a mejorar la eficiencia de la entrega. En primer lugar, es importante establecer un proceso eficiente de gestión de proyectos. Esto incluye asegurar que el equipo del proyecto tenga líneas de comunicación claras, hitos y plazos de entrega definidos, y una asignación adecuada de recursos. Los retrasos y errores en la entrega se pueden minimizar mediante una gestión de proyectos eficaz.
En segundo lugar, la adopción de equipos avanzados de fabricación y prueba es clave para acortar los plazos de entrega. Gracias al continuo avance tecnológico, los equipos de fabricación modernos permiten una mayor velocidad y capacidad de producción. Las líneas de producción automatizadas y los equipos de prueba avanzados reducen los errores humanos y mejoran la precisión y la eficiencia de la fabricación y el ensamblaje. Además, mediante la implementación de un proceso de control de calidad e inspección, se garantiza que las PCB entregadas cumplan con altos estándares de calidad. Otra práctica importante es formar un equipo técnico profesional. La experiencia y las habilidades en el diseño y la fabricación de PCB son esenciales para entregar PCB complejas con rapidez y precisión. Los programas de formación y aprendizaje continuos ayudan al equipo técnico a mantenerse al día de las últimas técnicas de diseño y fabricación. Asimismo, fomentar la cooperación y el intercambio de conocimientos entre los miembros del equipo puede agilizar la resolución de problemas y la toma de decisiones, mejorando así la eficiencia de la entrega. Además de las mejores prácticas, las tendencias de desarrollo futuras también ofrecen más oportunidades y desafíos para la entrega de PCB. Una tendencia prometedora es la aplicación de la tecnología de realidad aumentada (RA) en la fabricación de PCB. Mediante el uso de la tecnología de RA, el personal de fabricación puede visualizar la información de diseño, ensamblaje y conexión de las PCB en tiempo real a través de visores o aplicaciones para teléfonos inteligentes. Esto aumenta la precisión y la velocidad de producción y reduce los errores humanos. Además, los avances en automatización también tendrán un impacto positivo en las entregas de PCB. Con el desarrollo del aprendizaje automático y la inteligencia artificial, se pueden automatizar e integrar más procesos de fabricación, reduciendo así la intervención humana y agilizando las entregas. Por ejemplo, los sistemas automatizados de inspección de piezas y control de calidad pueden identificar y corregir rápidamente problemas de fabricación, mejorando así la eficiencia general de la entrega. Si bien entregar PCB complejas en 7 días o menos sigue siendo un desafío, estamos avanzando hacia este objetivo mediante diseños optimizados, la adopción de técnicas de fabricación rápida, la colaboración y la optimización de la cadena de suministro. Gracias a nuestro esfuerzo continuo y a la innovación, esperamos entregar PCB complejas de alta calidad en menos tiempo, impulsando el desarrollo y la innovación en la industria electrónica.
