Una placa de circuito impreso (PCB) es un componente crucial en los dispositivos electrónicos. Al servir como plataforma para conectar y soportar componentes electrónicos, la calidad y el rendimiento de las PCB influyen significativamente en la fiabilidad y funcionalidad de los dispositivos. Como uno de los pasos clave en la fabricación de PCB, el tratamiento superficial desempeña un papel fundamental para garantizar su calidad y fiabilidad. Este artículo se centrará en el espesor del tratamiento superficial de las PCB y su relación con las normas del IPC (Instituto de Circuitos Impresos). El espesor del tratamiento superficial se refiere al espesor de la capa de tratamiento superficial, crucial para el rendimiento, la fiabilidad y la vida útil de las PCB. Garantizar que el espesor del tratamiento superficial cumpla con los requisitos de las normas del IPC es esencial para garantizar la calidad y la consistencia del producto durante el proceso de fabricación. En el siguiente artículo, analizaremos en profundidad los diferentes métodos de tratamiento superficial y los requisitos de las normas del IPC en relación con el espesor del tratamiento superficial de las PCB. Explicaremos los principios de funcionamiento, las ventajas y los escenarios de aplicación de cada método, además de ofrecer una descripción detallada de las normas del IPC que rigen el espesor del tratamiento superficial de las PCB. Además, ofreceremos recomendaciones prácticas para ayudar a los fabricantes a implementar y controlar el espesor del tratamiento de la superficie de PCB en la práctica, garantizando la calidad y el rendimiento del producto.
El concepto básico del tratamiento de superficies de PCB.
El tratamiento superficial de PCB consiste en aplicar una capa de un material específico a la superficie de una placa de circuito impreso para proporcionar protección, mejorar la conductividad, prevenir la corrosión o mejorar la soldabilidad. En la fabricación de PCB, los métodos comunes de tratamiento superficial incluyen oro por inmersión, plata por inmersión, estaño por inmersión y ENEPIG (níquel químico, paladio químico, oro por inmersión).Oro por inmersión en níquel químico (ENIG):
ENIG es un método que deposita una capa de oro sobre la superficie de una PCB mediante recubrimiento químico. Utiliza un proceso electroquímico para crear una capa protectora metálica sobre la superficie de la PCB. ENIG ofrece una excelente conductividad y resistencia a la corrosión, lo que lo convierte en la opción preferida para aplicaciones de alto rendimiento. ENIG también presenta buena soldabilidad, ya que el oro es un metal altamente soldable.Plata electrolítica (ES):
La plata químbrica es un método que consiste en depositar una capa metálica de plata sobre la superficie de una PCB mediante recubrimiento químbrica. Forma una fina película de plata sobre la superficie de la PCB. Presenta buena conductividad térmica y conductividad térmica, y es rentable, lo que la convierte en una alternativa en ciertas aplicaciones. La plata químbrica se utiliza habitualmente en circuitos de alta frecuencia o aplicaciones de alta potencia.Nivelación de soldadura con aire caliente (HASL):
HASL, también conocido como nivelación de soldadura con aire caliente, es un método de tratamiento de superficies comúnmente utilizado. Consiste en aplicar una capa de estaño sobre la superficie de una PCB y usar aire caliente para fundirla y extenderla.ENEPIG (Níquel químico, paladio químico, oro por inmersión):
ENEPIG (Níquel químico - Paladio químico - Oro por Inmersión) es un método de tratamiento superficial de alto rendimiento que consiste en depositar secuencialmente una película delgada compuesta de níquel, paladio y oro sobre la superficie de una PCB. La norma IPC-4556 también abarca los requisitos de ENEPIG, incluyendo el espesor del níquel, paladio y oro, así como propiedades como la resistencia al calor, la resistencia a la corrosión y la soldabilidad. En la práctica, los fabricantes deben elegir el método de tratamiento superficial adecuado según las aplicaciones y requisitos específicos, y controlar rigurosamente el espesor del tratamiento para garantizar el rendimiento y la fiabilidad de las PCB. Esto implica el uso de parámetros de proceso y medidas de control de calidad adecuados, como la medición precisa de materiales y métodos de inspección, para garantizar el cumplimiento de las normas IPC.La importancia del espesor del tratamiento superficial de PCB
El espesor del tratamiento superficial de la PCB desempeña un papel crucial en la fiabilidad de la soldadura, el rendimiento eléctrico, la resistencia a la corrosión, la capacidad del proceso de soldadura y la compatibilidad. El espesor del tratamiento superficial de la PCB es esencial para la fiabilidad de la soldadura. Las capas de tratamiento superficial, como el oro de inmersión, la plata de inmersión y el estaño de inmersión, proporcionan una buena superficie de soldadura, lo que permite una correcta humectación de la soldadura y la formación de uniones uniformes. Un espesor adecuado del tratamiento superficial garantiza la calidad de las uniones soldadas, previene defectos como el desprendimiento y el relleno incompleto de las uniones soldadas, mejorando así la fiabilidad de la soldadura de la PCB. El espesor del tratamiento superficial de la PCB también es crucial para el rendimiento eléctrico. Los diferentes métodos de tratamiento superficial poseen diversas características de resistividad y conductividad. Controlando el espesor del tratamiento superficial, es posible garantizar que los valores de resistencia y conductividad se encuentren dentro del rango de diseño requerido, manteniendo así la funcionalidad y el rendimiento normales del circuito. La capa de tratamiento superficial de la PCB puede proporcionar una barrera protectora que evita que las pistas y almohadillas metálicas de la PCB reaccionen con el oxígeno, la humedad, los productos químicos y otros elementos del entorno. Un espesor adecuado de la capa de tratamiento superficial puede mejorar eficazmente la resistencia a la corrosión de la PCB y prolongar su vida útil. Esta capa también puede mejorar el rendimiento del proceso de soldadura de las PCB. Por ejemplo, el tratamiento superficial por inmersión en oro ofrece una excelente soldabilidad y resistencia a la oxidación, lo que aumenta la estabilidad y el control del proceso de soldadura. Un espesor adecuado del tratamiento superficial proporciona condiciones de soldadura y ventanas de proceso óptimas, reduciendo así la aparición de defectos de soldadura y mejorando la eficiencia de la producción. Los diferentes componentes y dispositivos electrónicos pueden tener requisitos específicos para el espesor del tratamiento superficial de las PCB. El cumplimiento de las normas IPC (Instituto de Circuitos Impresos) y las especificaciones de la industria para garantizar que el espesor del tratamiento superficial de la PCB cumpla con los requisitos de compatibilidad de los componentes y dispositivos contribuye a la estabilidad y el rendimiento general del sistema. Al lograr un espesor adecuado del tratamiento superficial, se puede mejorar la calidad, la fiabilidad y el rendimiento de las PCB, a la vez que se reducen los defectos de soldadura y los problemas de calidad en la producción. Por lo tanto, un control estricto y el cumplimiento de las normas IPC en lo que respecta a los requisitos de espesor del tratamiento superficial son cruciales en los procesos de fabricación y diseño de PCB.Normas IPC para el espesor del tratamiento de superficies de PCB
Las normas IPC (Instituto de Circuitos Impresos) son una serie de normas ampliamente utilizadas en la industria electrónica, que rigen diversos aspectos del proceso de fabricación de placas de circuito impreso (PCB). A continuación, se detallarán los requisitos específicos y los métodos de medición descritos en las normas IPC-4552A (Inmersión en Oro), IPC-4553 (Inmersión en Plata), IPC-4554 (Inmersión en Estaño) e IPC-4556 (Inmersión en Oro de Níquel y Paladio Electrolíticos, o ENEPIG).Estándar IPC-4552A (oro de inmersión):

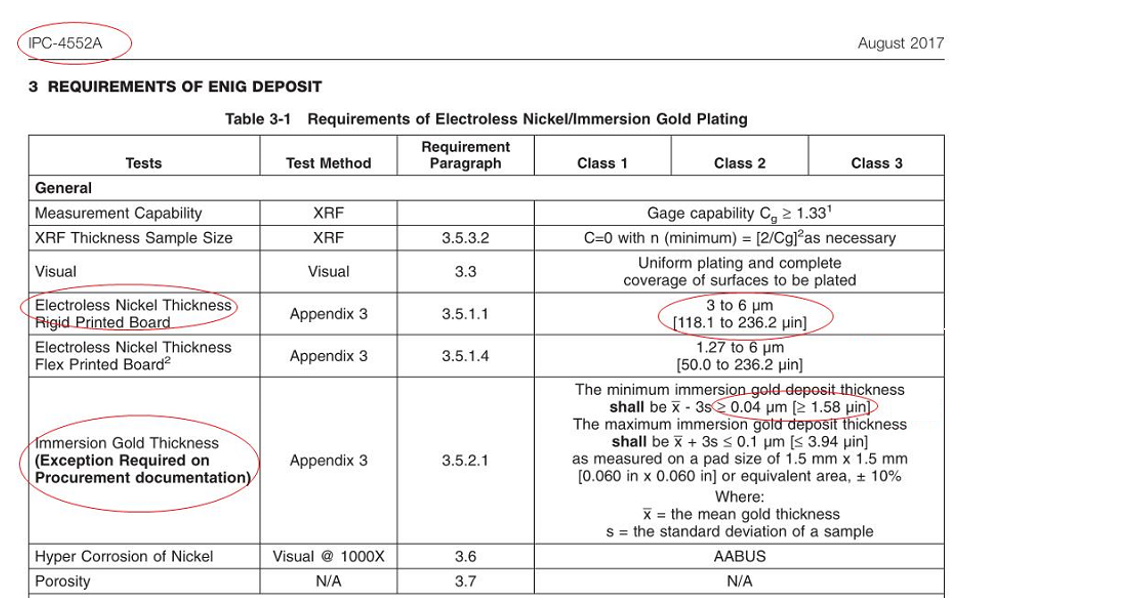

La norma IPC-4552A especifica los requisitos y especificaciones para el tratamiento superficial de oro por inmersión. Requiere un espesor mínimo de 1,58 U para la capa de oro por inmersión, aunque la industria suele seguir un estándar de espesor de 2 U. La norma también especifica el rendimiento del recubrimiento, la resistencia al calor, la resistencia a la corrosión y otros requisitos para la capa de oro por inmersión, con un espesor de níquel de 3-6 μm. Los métodos de medición incluyen el uso de espectroscopia de fluorescencia de rayos X (XRF) para medir el espesor del metal y examinar y medir la uniformidad y la cobertura del recubrimiento mediante la extracción del recubrimiento de la muestra y su inspección al microscopio.
Norma IPC-4553 (plata de inmersión):

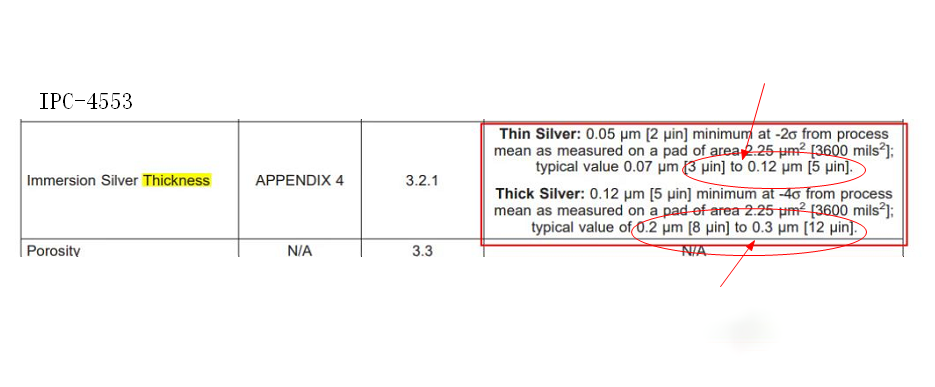

La norma IPC-4553 define los requisitos y especificaciones para el tratamiento superficial de plata por inmersión. El espesor de la capa de plata por inmersión se clasifica en plata fina y plata gruesa. El espesor de la plata fina debe estar entre 3 y 5 U, mientras que el de la plata gruesa debe estar entre 8 y 12 U, el estándar habitual en la industria.
Norma IPC-4554 (estaño de inmersión):

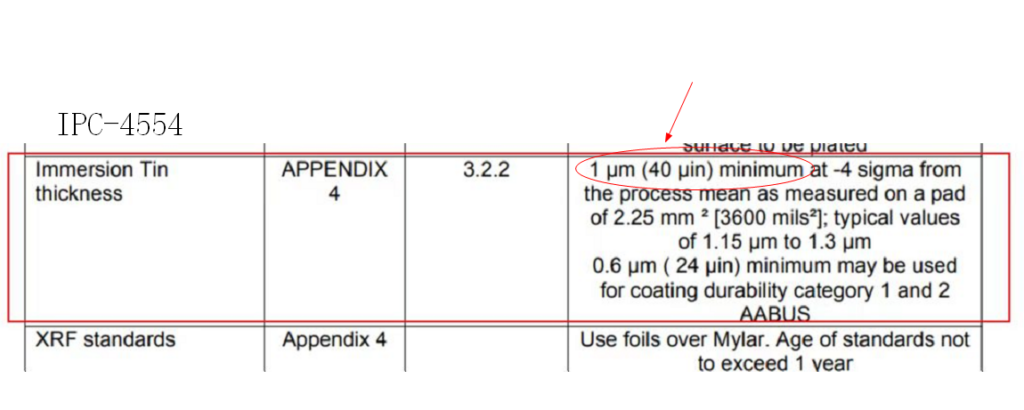

La norma IPC-4554 especifica los requisitos y especificaciones para el tratamiento superficial de estaño por inmersión. La norma exige un espesor típico de la capa de estaño por inmersión de aproximadamente 1 μm. También especifica los requisitos para el rendimiento del recubrimiento, la resistencia al calor, la resistencia a la corrosión y otros aspectos de la capa de estaño por inmersión. Los métodos de medición incluyen el uso de espectrometría de fluorescencia de rayos X (XRF) para medir el espesor del metal, así como la inspección y medición de la uniformidad y la cobertura del recubrimiento mediante el desprendimiento de la capa de la muestra y su examen al microscopio. Tenga en cuenta que, si bien he traducido la información proporcionada lo mejor que he podido, siempre es recomendable consultar la norma oficial IPC-4554 para obtener información precisa y detallada.
Norma IPC-4556 (ENEPIG):

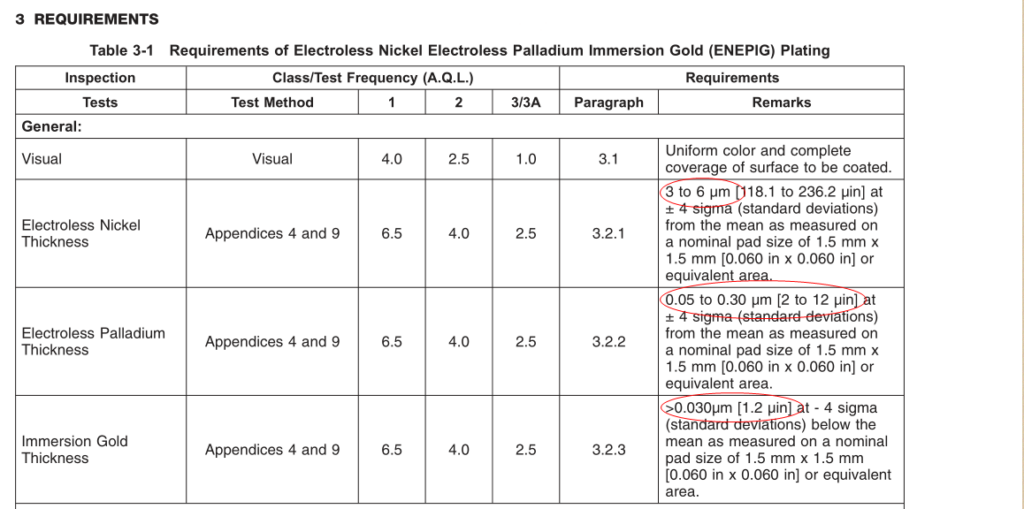

La norma IPC-4556 define los requisitos y especificaciones para el tratamiento superficial ENEPIG (Níquel químico, Paladio químico, Oro de Inmersión). La norma exige que el espesor de la capa de níquel para ENEPIG esté entre 3 y 6 μm, el de la capa de paladio entre 2 y 12 U, y el de la capa de oro sea igual o superior a 1,2 μm. También especifica los requisitos para el rendimiento del recubrimiento, la resistencia al calor y la resistencia a la corrosión de la capa ENEPIG. Los métodos de medición incluyen el uso de espectroscopia de fluorescencia de rayos X (XRF) para medir el espesor de las capas de níquel, paladio y oro, así como la extracción del recubrimiento de la muestra y el uso de microscopía para inspeccionar y medir la uniformidad y la cobertura del recubrimiento. Estos requisitos y métodos de medición especificados por las normas IPC tienen como objetivo garantizar la calidad, la consistencia y la fiabilidad de las capas de tratamiento superficial de las PCB. Al adherirse a estos estándares, los fabricantes pueden garantizar que el espesor del tratamiento de la superficie de la PCB cumpla con los estándares de la industria y cumpla con los requisitos de rendimiento y confiabilidad de la PCB.
Cómo implementar y controlar el espesor del tratamiento superficial de PCB en la práctica
Control de procesos:
Durante el proceso de fabricación de PCB, es fundamental cumplir estrictamente con los parámetros y el flujo de trabajo correctos durante la etapa de tratamiento superficial. Esto incluye controlar la concentración, la temperatura, el pH y el tiempo de procesamiento de las soluciones químicas. Para conocer los diferentes métodos de tratamiento superficial, consulte las directrices de los proveedores o las normas pertinentes para garantizar que se sigan los parámetros y pasos correctos del proceso y se logre el espesor deseado.Detección y medición:
Utilice herramientas y equipos de medición adecuados para detectar y medir el espesor del tratamiento superficial de la PCB. Los métodos de medición habituales incluyen instrumentos de medición de fluorescencia de rayos X (XRF), microscopios electrónicos de barrido (MEB) y cromatografía iónica (ICP), entre otros. Asegúrese de la precisión y la calibración del equipo de medición para obtener resultados fiables y consistentes.Requisitos técnicos y normas:
Consulte las normas IPC o las normas industriales pertinentes para comprender los requisitos técnicos y las especificaciones del espesor del tratamiento superficial. Por ejemplo, la norma IPC-4552A se utiliza para oro de inmersión, la IPC-4553 para plata de inmersión, la IPC-4554 para estaño de inmersión y la IPC-4556 para ENEPIG. Al seguir estas normas y adoptar sus métodos y requisitos de medición recomendados, se garantiza que el espesor del tratamiento superficial cumpla con los requisitos especificados.Control de procesos y documentación:
Durante el proceso de fabricación, implemente el control y la documentación del proceso para garantizar la consistencia y la trazabilidad del espesor del tratamiento superficial. Registre los parámetros del proceso, los resultados de las mediciones y los datos de inspección, y establezca gráficos de control del proceso o análisis de datos para supervisar y controlar las variaciones en el espesor del tratamiento superficial. Tome medidas correctivas con prontitud cuando sea necesario.Formación y Gestión de Calidad:
Proporcionar la capacitación y la orientación necesarias a los operadores para asegurar su comprensión de los métodos de tratamiento de superficies, los parámetros del proceso y los requisitos de control. Implementar un sistema de gestión de calidad eficaz, que incluya auditorías internas y mejora continua, para garantizar que el espesor del tratamiento de superficies cumpla con los estándares de calidad y corregir cualquier posible problema o desviación.Selección y colaboración de proveedores:
Seleccionar proveedores confiables y asociarse con ellos es crucial. Busque proveedores con experiencia y conocimientos en la prestación de servicios de tratamiento de superficies que satisfagan sus necesidades. Colabore estrechamente con sus proveedores para garantizar que comprendan y cumplan con sus requisitos de espesor de tratamiento de superficies. Establecer una cadena de suministro estable es esencial para mantener una calidad constante. En este artículo, hemos analizado la relación entre el espesor del tratamiento de superficies de PCB y las normas IPC. Al comprender mejor los métodos de tratamiento de superficies más utilizados, como la inmersión en oro, plata, estaño y ENEPIG, hemos comprendido la importancia crucial de un espesor adecuado para garantizar la calidad y el rendimiento de las PCB. Cumplir con las normas IPC es clave para garantizar la consistencia y el cumplimiento del espesor de tratamiento de superficies de PCB. En conclusión, comprender las normas IPC e implementar las medidas de control adecuadas es crucial para garantizar que el espesor del tratamiento de superficies de PCB cumpla con los requisitos de las normas IPC. Solo así podremos lograr placas de circuito impreso (PCB) fiables y de alta calidad que satisfagan las demandas de diversos campos de aplicación.
