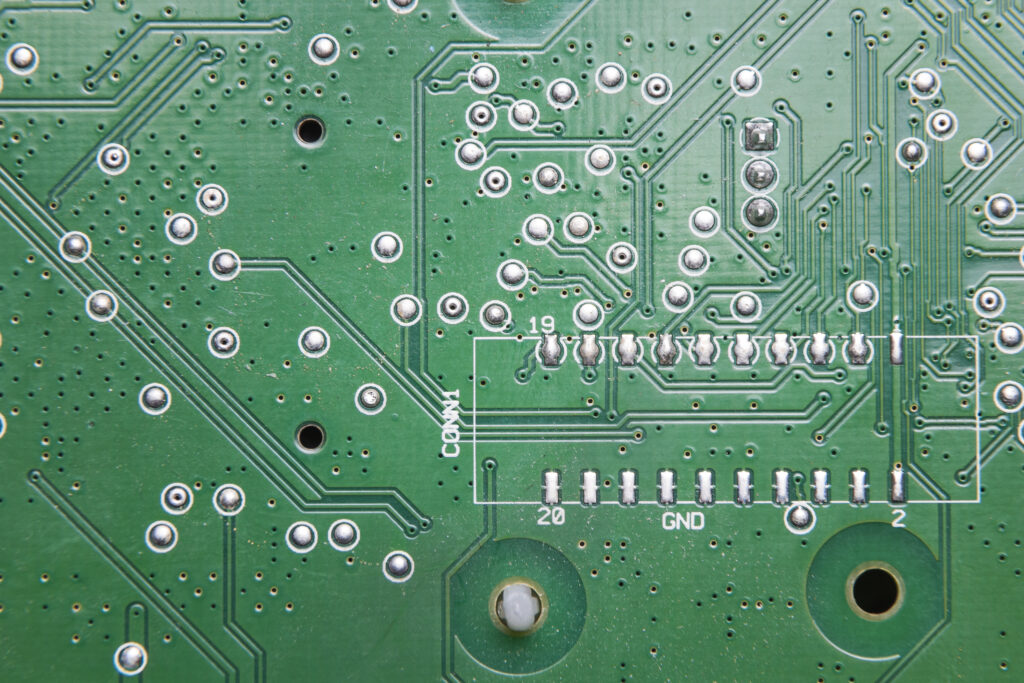

¿Alguna vez te has preguntado para qué sirven esos recubrimientos verdes y marcas blancas en los dispositivos electrónicos? Al desmontar un dispositivo electrónico o examinar cuidadosamente su placa de prototipos, es posible que notes una capa de recubrimiento verde en las almohadillas de soldadura y marcas blancas en la placa de circuito. Estos recubrimientos verdes se llaman máscaras de soldadura, y las marcas blancas son serigrafías de PCB. Aunque son relativamente pequeñas en la fabricación de dispositivos electrónicos, desempeñan un papel muy importante. Este artículo presentará las funciones de las máscaras de soldadura y las serigrafías de PCB, así como los beneficios que aportan al proceso de fabricación electrónica. Antes de profundizar en la importancia de la máscara de soldadura y la serigrafía de PCB, comprendamos primero sus respectivas definiciones y funciones. Esto nos ayudará a comprender mejor su papel en la fabricación electrónica.
¿Qué es una máscara de soldadura?
Una máscara de soldadura es un recubrimiento que se aplica a una placa de circuito impreso (PCB), generalmente de color verde. Se aplica a las zonas de los pads de soldadura, que son las zonas metálicas entre los pines de los componentes y la PCB. Las máscaras de soldadura suelen estar hechas de poliimida o resina epoxi y se aplican como una capa sobre la lámina de cobre de la PCB. Su función principal es proteger los pads de soldadura de la corrosión y los daños ambientales externos. Forma una capa aislante que previene cortocircuitos, interferencias eléctricas y daños causados por oxidación o corrosión durante el proceso de soldadura. El recubrimiento de la máscara de soldadura también reduce los puentes de soldadura y los errores durante el proceso, garantizando la precisión y la fiabilidad de las uniones soldadas. La máscara de soldadura desempeña un papel fundamental en los procesos de fabricación y ensamblaje de PCB. Como capa protectora, evita que los pads de soldadura entren en contacto con sustancias corrosivas, polvo, humedad y contaminantes presentes en el entorno externo. Esto ayuda a mantener la fiabilidad y durabilidad de los pads de soldadura y prolonga la vida útil de la placa de circuito. Las propiedades aislantes de la máscara de soldadura previenen eficazmente los cortocircuitos entre las diferentes almohadillas de soldadura, evitando la formación de rutas de corriente incorrectas. También reduce la probabilidad de interferencias electromagnéticas (EMI) e interferencias de radiofrecuencia (RFI), mejorando así la inmunidad de la placa de circuito a las interferencias. El recubrimiento de la máscara de soldadura controla el flujo de soldadura, reduciendo los errores de soldadura y el riesgo de cortocircuitos entre las almohadillas de soldadura. Proporciona una guía precisa para limitar la posición de la soldadura, lo que hace que el proceso de soldadura sea más controlado y preciso. La máscara de soldadura se utiliza ampliamente en diversos dispositivos e industrias electrónicas, incluyendo, entre otros: Equipos de comunicación: La máscara de soldadura se utiliza en los procesos de fabricación y ensamblaje de PCB de teléfonos móviles, enrutadores, estaciones base de comunicación y otros dispositivos, garantizando su estabilidad y confiabilidad en diversos entornos. Electrónica automotriz: En el campo de la electrónica automotriz, la máscara de soldadura se utiliza para fabricar y ensamblar unidades de control de vehículos, paneles de instrumentos, sistemas de entretenimiento para automóviles, etc., para garantizar su funcionamiento normal en condiciones extremas de vibración, temperatura y humedad. Sistemas de Control Industrial: La máscara de soldadura se aplica a las PCB en sistemas de automatización y control industrial para protegerlas del polvo, la humedad y las sustancias químicas presentes en entornos industriales, garantizando así la fiabilidad y estabilidad del equipo. Equipos Médicos: En la fabricación de dispositivos médicos, la máscara de soldadura se utiliza en las PCB de diversos equipos médicos para prevenir el impacto de bacterias, líquidos corrosivos y contaminación ambiental en el rendimiento del dispositivo y la seguridad del paciente. En resumen,La máscara de soldadura desempeña un papel crucial en la fabricación de dispositivos electrónicos en diversos campos. Protege las almohadillas de soldadura, mejora la estabilidad y la fiabilidad de las placas de circuito impreso, a la vez que reduce los defectos de soldadura y los costes de mantenimiento. Es un componente indispensable en la fabricación electrónica moderna. Ahora que comprendemos la función de la máscara de soldadura, centrémonos en las serigrafías de PCB y entendamos su importancia.
¿Qué son las serigrafías de PCB?
La serigrafía de PCB se refiere a las marcas blancas impresas en una placa de circuito, generalmente creadas mediante la técnica de serigrafía. Son marcas visibles que se utilizan para identificar y guiar los procesos de ensamblaje, prueba y reparación durante la fabricación electrónica. La serigrafía suele incluir texto, símbolos, etiquetas de pines, ubicación de los componentes y otra información relevante, que puede imprimirse directamente en la superficie de la placa de circuito o sobre los componentes. La serigrafía en PCB desempeña un papel importante en la fabricación electrónica. La serigrafía de PCB proporciona marcas textuales y simbólicas que ayudan a identificar y localizar componentes, conectores, puntos de prueba y otras características críticas en la placa de circuito. Esto es especialmente importante para el personal de ensamblaje, ya que pueden instalar y conectar correctamente los componentes siguiendo las instrucciones de la serigrafía, reduciendo así el riesgo de errores de ensamblaje. Además, la serigrafía proporciona referencias útiles para la reparación y la resolución de problemas, facilitando la localización y solución de problemas. La serigrafía en PCB puede mejorar la textura visual de las placas de circuito y dar a los productos electrónicos una apariencia profesional y de alta calidad. Las marcas precisas y la información claramente visible que proporciona la serigrafía pueden aumentar el atractivo visual del producto y mejorar la experiencia del usuario. Además, la serigrafía permite incorporar logotipos de marca y satisfacer requisitos de personalización con diferentes colores y fuentes, lo que otorga al producto características visuales únicas. La serigrafía de PCB proporciona una representación visual de información crucial, facilitando la lectura y comprensión de las placas de circuito. Al marcar pines de componentes, puntos de conexión, voltaje y nombres de señales, entre otros detalles importantes, la serigrafía ayuda a ingenieros y técnicos a comprender rápidamente la funcionalidad y el propósito del diseño de la placa de circuito. Esto es esencial para el desarrollo, las pruebas y el mantenimiento de sistemas electrónicos, ya que ayuda a reducir errores y mejorar la eficiencia. La serigrafía de PCB se utiliza ampliamente en diversos dispositivos y sistemas electrónicos, incluyendo, entre otros, los siguientes campos: Electrónica de consumo: La serigrafía de PCB se encuentra comúnmente en productos electrónicos de consumo como teléfonos móviles, tabletas, televisores, dispositivos de audio y electrodomésticos. Ayuda a los usuarios a identificar y operar diversos botones, conectores y luces indicadoras funcionales. Control Industrial: En sistemas de automatización y control industrial, la serigrafía de PCB se utiliza para identificar componentes clave como sensores, actuadores, controladores y conectores, lo que ayuda a los ingenieros a realizar un cableado y una depuración adecuados. Equipos Médicos: En la industria médica, la serigrafía de PCB es crucial para identificar diferentes áreas funcionales, paneles de control y señales de advertencia en dispositivos médicos.Proporcionan pautas esenciales para que el personal sanitario opere los equipos correctamente y cumpla con las normas de seguridad específicas. Electrónica automotriz: En el campo de la electrónica automotriz, la serigrafía de PCB se utiliza para identificar componentes clave como unidades de control, sensores, arneses de cableado y conectores en sistemas electrónicos automotrices. Ayuda a los técnicos en tareas de diagnóstico, reparación y mantenimiento. En resumen, la serigrafía de PCB desempeña un papel crucial en la fabricación electrónica, ya que proporciona identificación, guía y legibilidad, mejorando así la funcionalidad y el efecto visual de las placas de circuito. Ya sea en electrónica de consumo, control industrial, dispositivos médicos o electrónica automotriz, la serigrafía de PCB desempeña un papel fundamental para garantizar el rendimiento y la fiabilidad de los productos electrónicos. A través de nuestra introducción a la máscara de soldadura y la serigrafía de PCB, podemos ver su importancia en la fabricación electrónica. A continuación, resumamos sus beneficios. La máscara de soldadura y la serigrafía de PCB desempeñan un papel crucial en la protección de las placas de circuito y los pads de soldadura. Una máscara de soldadura es una capa de recubrimiento que se aplica a los pads de soldadura y que evita que el exceso de pasta de soldadura fluya alrededor de los pads durante la soldadura, evitando así cortocircuitos y defectos de soldadura. También actúa como barrera contra el aire, la humedad y otros factores ambientales que pueden causar corrosión y oxidación en la placa de circuito, prolongando así su vida útil. La máscara de soldadura también proporciona propiedades aislantes, previniendo cortocircuitos eléctricos entre los puntos de soldadura. Además, puede proporcionar cierto grado de protección mecánica, reduciendo el impacto de daños físicos externos en la placa de circuito. En resumen, la máscara de soldadura garantiza el funcionamiento normal de la placa de circuito y los puntos de soldadura en diversos entornos al proporcionar una capa protectora, mejorando así la fiabilidad y la estabilidad del equipo. La máscara de soldadura y la serigrafía de PCB desempeñan un papel crucial en el proceso de fabricación electrónica, mejorando significativamente la eficiencia de fabricación. La presencia de la máscara de soldadura facilita y aumenta la precisión del proceso de soldadura. Puede restringir el flujo de pasta de soldadura, simplificando la colocación de los componentes en los puntos de soldadura. La presencia de una máscara de soldadura también reduce el desperdicio de pasta de soldadura durante el proceso de soldadura, mejorando la eficiencia de producción y reduciendo los costes. Además, la serigrafía de PCB sirve como herramienta de etiquetado y guía, ayudando al personal de fabricación a colocar e instalar con precisión los componentes electrónicos, reduciendo la posibilidad de errores de montaje. Al proporcionar instrucciones y marcas claras, la serigrafía de PCB hace que el proceso de fabricación sea más eficiente, preciso y controlable. La serigrafía en PCB desempeña un papel importante en la fabricación electrónica, ya que proporciona identificación y guía. Las marcas serigrafiadas suelen aparecer en la placa de circuito impreso en forma de símbolos, texto o gráficos blancos.Se pueden utilizar para identificar ubicaciones importantes como componentes, conectores y puntos de prueba en la PCB. Estas marcas ayudan al personal de fabricación a identificar y localizar con precisión los componentes durante el ensamblaje y las pruebas, reduciendo así errores y mejorando la eficiencia. Además, la serigrafía de PCB puede incluir números de versión, información del fabricante y otros identificadores importantes, lo que facilita el mantenimiento posventa y la resolución de problemas. Mediante una identificación y una guía claras, la serigrafía de PCB ayuda a garantizar la calidad y la consistencia de las placas de circuito, simplifica el proceso de fabricación y mejora la trazabilidad del producto. Como se explica en este artículo, la máscara de soldadura y la serigrafía de PCB desempeñan un papel crucial en la fabricación electrónica. La máscara de soldadura protege la placa de circuito y los pads de soldadura, previniendo cortocircuitos y corrosión ambiental. A su vez, la serigrafía de PCB proporciona identificación y guía, haciendo que el proceso de fabricación electrónica sea más eficiente y preciso. Estos pequeños recubrimientos verdes y marcas blancas son clave para el rendimiento y la fiabilidad de los dispositivos electrónicos. Por lo tanto, tanto en proyectos de bricolaje como en la producción a gran escala, la máscara de soldadura y la serigrafía de PCB son indispensables.
