Bola de soldadura en PCB: un componente clave en la fabricación electrónica moderna

2023-07-27Reportero: SprintPCB

¿Alguna vez te has preguntado cómo los productos electrónicos modernos logran una funcionalidad y un rendimiento tan complejos? En la era digital, los teléfonos inteligentes, ordenadores, tabletas y otros dispositivos que utilizamos dependen en gran medida de la tecnología avanzada de fabricación electrónica. Entre estas tecnologías de vanguardia, la bola de soldadura desempeña un papel aparentemente insignificante, pero crucial. Si te interesa el sector de la fabricación electrónica, quizá ya hayas oído hablar del término "bola de soldadura". Entonces, ¿qué es exactamente y cuál es su propósito? En esta entrada del blog, descubriremos la importancia de la bola de soldadura en la industria de la fabricación electrónica y su papel en la tecnología de encapsulado de chips y las conexiones de placas de circuito.

¿Qué es una bola de soldadura?

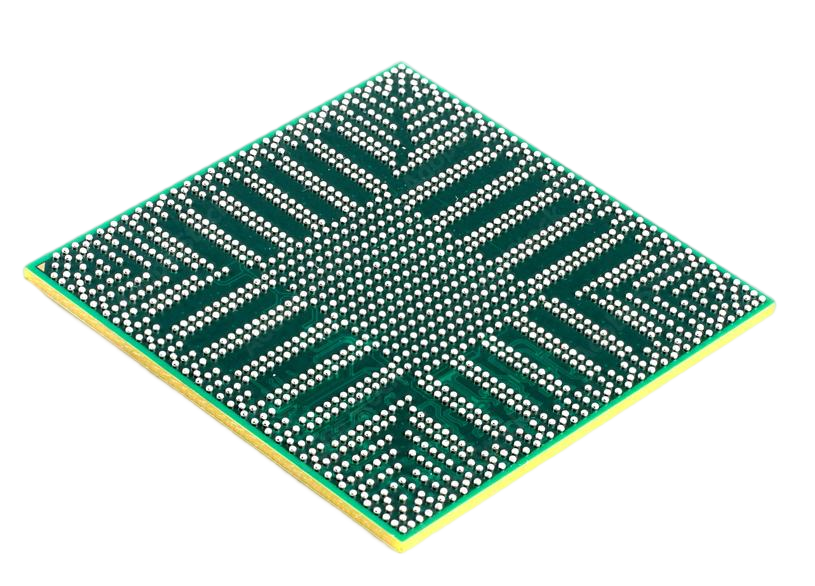

Primero, entendamos qué es una bola de soldadura. Una bola de soldadura es un material de soldadura diminuto, generalmente compuesto de estaño y otros elementos de aleación. Estas pequeñas bolas suelen tener un diámetro que va desde unas pocas decenas de micrómetros hasta varios cientos de micrómetros, según los requisitos específicos de la aplicación. Las bolas de soldadura se pueden obtener mediante procesos de fabricación especializados para garantizar que tengan un tamaño y una forma consistentes, proporcionando a la industria de fabricación de productos electrónicos un material de soldadura estable y fiable. Las bolas de soldadura suelen estar hechas de estaño (Sn) como componente principal, con la adición de otros elementos de aleación como plomo (Pb), plata (Ag), bismuto (Bi), cobre (Cu), etc., para formar diferentes aleaciones de soldadura. La elección de estas aleaciones depende de los requisitos de la aplicación, como la temperatura de soldadura, los requisitos de fiabilidad y las normativas medioambientales. bola de soldadura BGA

El proceso de fabricación de bolas de soldadura

El proceso de fabricación de bolas de soldadura requiere un alto nivel de precisión y control. Los métodos de fabricación más comunes incluyen:

Método de esfericalización:

Este método consiste en dejar caer metal líquido en un entorno de alta temperatura, formando formas esféricas mediante la tensión superficial y la gravedad. Permite la producción de bolas de soldadura de mayor tamaño y de tamaño más uniforme.

Método de pulvimetalurgia:

Los materiales de aleación de bolas de soldadura se procesan en forma de polvo y luego se prensan en formas esféricas mediante técnicas metalúrgicas específicas. Este método permite un control más preciso del tamaño y la composición.

Método de atomización de gas:

Los materiales de aleación se calientan hasta alcanzar un estado de atomización de gas y luego se forman bolas de soldadura mediante una boquilla de pulverización. Este método es adecuado para producir microesferas de pequeño tamaño.

El papel de la bola de soldadura en la tecnología de empaquetado de chips

En la conexión de placas de circuito impreso (PCB), las bolas de soldadura desempeñan un papel crucial en la tecnología de montaje superficial (SMT). Esta tecnología consiste en montar componentes electrónicos directamente sobre la superficie de una placa de circuito impreso (PCB), a diferencia del montaje tradicional por orificio pasante. Las bolas de soldadura actúan como puente entre los componentes y la PCB, garantizando conexiones seguras y fiables de los componentes electrónicos en la placa. La tecnología de montaje superficial se ha convertido en una de las técnicas de montaje más utilizadas en la fabricación de electrónica moderna. En comparación con el montaje tradicional por orificio pasante, ofrece una mayor densidad de componentes, ciclos de fabricación más cortos y un mejor rendimiento. En la tecnología de montaje superficial, se aplica una capa de pasta de soldadura a las almohadillas de soldadura de los componentes electrónicos y, a continuación, estos se colocan con precisión sobre ellas. Posteriormente, mediante calentamiento, las bolas de soldadura se funden en la pasta y forman conexiones de soldadura fiables con las almohadillas y los pines de los componentes electrónicos. Bolas de soldadura en la tecnología de montaje superficial

Bolas de soldadura en la tecnología de montaje superficial

Las bolas de soldadura se utilizan principalmente en dos tipos de componentes en la tecnología de montaje superficial:

Dispositivos de montaje superficial (SMD)

Estos componentes se caracterizan por su miniaturización, peso ligero y alto rendimiento, como resistencias de chip, condensadores, transistores, circuitos integrados, etc. Normalmente tienen bolas o pads de soldadura expuestos que se conectan a los pads correspondientes en la PCB a través de conexiones de bolas de soldadura.

Matriz de rejilla de bolas (BGA)

El encapsulado BGA es una tecnología avanzada de encapsulado de chips, ampliamente utilizada en chips integrados de alto rendimiento y gran escala. La base de un chip BGA está cubierta con cientos o incluso miles de pequeñas bolas de soldadura, que se utilizan para conectar con los pads correspondientes en la PCB. La cantidad y disposición de las bolas de soldadura en el encapsulado BGA lo hacen muy popular en encapsulados de alta densidad. En el encapsulado BGA (Ball Grid Array), hay numerosas bolas de soldadura diminutas dispuestas en la base del chip, alineadas con los pads en la placa de circuito impreso (PCB). Mediante procesos como la soldadura por reflujo, las bolas de soldadura se fusionan con los pads para formar conexiones de soldadura fiables, fijando firmemente el chip a la PCB. Las ventajas del encapsulado BGA residen en proporcionar más conexiones de pines, lo que aumenta el área de contacto entre los componentes electrónicos y la PCB, mejorando así el rendimiento de transmisión del circuito y la disipación de calor. Profundicemos en el papel específico de las bolas de soldadura en la tecnología de encapsulado de chips.

Proporcionar conexiones eléctricas:

Los chips suelen tener numerosos pines diminutos que deben conectarse a las almohadillas de la placa de circuito. Las bolas de soldadura, como material de soldadura, se colocan en la parte inferior del chip y se funden durante el proceso de fabricación para unir los pines del chip con las almohadillas de la placa de circuito. Este método de conexión proporciona conexiones eléctricas fiables, lo que permite que el chip se comunique y funcione correctamente con la placa de circuito.

Provisión de soporte mecánico:

La tecnología de encapsulado de chips no solo requiere conexiones eléctricas fiables, sino también que el chip esté firmemente fijado a la placa de circuito durante su uso. Las bolas de soldadura se presentan en forma esférica en el encapsulado BGA (Ball Grid Array), formando una unión de soldadura esférica durante el proceso de conexión. El diseño de estas uniones de soldadura esféricas proporciona soporte mecánico al chip, reduciendo la tensión mecánica entre este y la placa de circuito. Además, permite cierta flexibilidad ante cambios de temperatura, mejorando así la fiabilidad de la conexión.

Soporte de interconexiones de alta densidad:

La tecnología de encapsulado BGA (Ball Grid Array) permite una disposición más compacta de los pines del chip gracias al diseño de sus bolas de soldadura esféricas, lo que permite interconexiones de alta densidad. En comparación con los encapsulados de pines soldados tradicionales, el encapsulado BGA puede proporcionar un mayor número de pines, lo que permite a los chips gestionar funcionalidades más complejas y aplicaciones de mayor rendimiento. El diseño y la fabricación de las bolas de soldadura determinan el paso y el número de pines en el encapsulado BGA, lo que lo hace crucial para lograr interconexiones de alta densidad.

Mejora en el rendimiento de disipación de calor:

En algunas aplicaciones de chips de alto rendimiento y alta potencia, la disipación térmica es un factor crucial. La presencia de bolas de soldadura puede crear pequeños espacios entre el chip y la placa de circuito, que contribuyen a la disipación térmica durante el funcionamiento del chip. Esto ayuda a conducir eficientemente el calor generado por el chip a la placa de circuito, mejorando así la disipación térmica del sistema. El papel de las bolas de soldadura en la tecnología de encapsulado de chips es crucial. No solo proporciona conexiones eléctricas y soporte mecánico fiables, sino que también permite interconexiones de alta densidad y mejora la disipación térmica. Gracias al minucioso diseño y fabricación de las bolas de soldadura, la tecnología de encapsulado BGA logra productos electrónicos de mayor rendimiento, mayor densidad y mayor fiabilidad. Por lo tanto, en la fabricación electrónica moderna, la optimización y el control de las bolas de soldadura son esenciales para garantizar un rendimiento excelente de los productos electrónicos en diversas aplicaciones. El uso de bolas de soldadura en la tecnología de montaje superficial (SMT) presenta importantes ventajas y desventajas en comparación con el ensamblaje tradicional por orificio pasante.

Ventajas de la bola de soldadura:

Mayor densidad de componentes:

SMT permite que se instalen más componentes densamente en la PCB, mejorando la densidad y el rendimiento de la placa de circuito.

Tamaño de PCB reducido:

Debido al menor tamaño de los componentes SMT, se pueden diseñar PCB más pequeñas, lo que contribuye a su ligereza y portabilidad.

Rendimiento eléctrico mejorado:

Solder Ball proporciona baja resistencia y baja inductancia en conexiones soldadas, beneficiando la estabilidad de la transmisión de señal y el suministro de energía.

Desventajas de las bolas de soldadura:

Complejidad del ensamblaje:

El proceso de soldadura implica pequeñas bolas de soldadura, que exigen altos requisitos de equipamiento y tecnología durante el montaje.

Dificultad de reparación:

Una vez finalizada la soldadura, reparar o sustituir componentes de montaje superficial es más complicado que el ensamblaje enchufable tradicional. Las bolas de soldadura desempeñan un papel crucial en la tecnología de montaje superficial (SMT); son uno de los componentes clave que permiten que los productos electrónicos modernos sean compactos, de alto rendimiento y alta densidad. Gracias a las conexiones fiables que proporcionan las bolas de soldadura, los componentes electrónicos pueden montarse de forma segura en las placas de circuito impreso (PCB), formando uniones de soldadura de alta calidad. A pesar de algunos desafíos asociados con la tecnología de montaje superficial, sus ventajas superan con creces sus desventajas, lo que la convierte en una tecnología indispensable en el campo de la fabricación de productos electrónicos. Para garantizar conexiones de soldadura de alta calidad, la industria de fabricación de productos electrónicos debe implementar una serie de controles de proceso, inspecciones de calidad y medidas de análisis de fallos. En primer lugar, el control del proceso de soldadura es un paso crucial para garantizar conexiones de soldadura de alta calidad. Esto implica optimizar los perfiles de temperatura para garantizar que las bolas de soldadura se fundan completamente y formen conexiones adecuadas con los pines del chip y los pads de soldadura durante el proceso de soldadura. Además, la calibración y el mantenimiento periódicos de los equipos de soldadura son esenciales para garantizar la precisión y la estabilidad de los parámetros de soldadura. En segundo lugar, la inspección y las pruebas de calidad son medios vitales para verificar la fiabilidad de las conexiones soldadas. La inspección por rayos X y las técnicas de prueba ultrasónica permiten examinar de forma no destructiva la calidad de las conexiones soldadas, garantizando la ausencia de huecos, grietas u otros defectos en las uniones soldadas. Además, someter las uniones soldadas a diversas pruebas físicas y ambientales, como pruebas de impacto, de vibración y de ciclos de temperatura, es fundamental para evaluar la calidad y la fiabilidad de la soldadura. Finalmente, el análisis y la mejora de fallos son un proceso continuo para garantizar conexiones soldadas de alta calidad. Mediante el análisis de fallos comunes de soldadura, como la formación de huecos, la desalineación y la fusión excesiva, se pueden identificar las causas raíz de los problemas. Con base en los resultados del análisis de fallos, se pueden implementar mejoras en el proceso de soldadura ajustando los parámetros de temperatura, el equilibrio de la fuente de calor, el tiempo de soldadura, etc., para mejorar la calidad y la fiabilidad de la soldadura. En resumen, la industria de fabricación de productos electrónicos debe priorizar la optimización de los procesos de soldadura y el control de calidad para garantizar que cada bola de soldadura cumpla su función de conexión óptima. Como componente crucial en la fabricación de productos electrónicos modernos, la bola de soldadura desempeña un papel esencial en la conexión de chips y placas de circuitos. Es indispensable en las tecnologías de encapsulado BGA y montaje superficial, garantizando la fiabilidad y el rendimiento de los productos electrónicos. Para garantizar conexiones de soldadura de alta calidad, es necesario un control estricto de los procesos de soldadura, la inspección de calidad, las pruebas y el análisis oportuno de fallos y la implementación de mejoras.A través de un profundo conocimiento y una gestión meticulosa de las bolas de soldadura, podemos llevar la industria de fabricación de productos electrónicos a un nivel superior, satisfaciendo las demandas del mercado en constante evolución.
