Dominando el arte del diseño y la fabricación de placas de circuito impreso: consejos y técnicas para el éxito

2023-06-20Reportero: SprintPCB

La PCB (placa de circuito impreso) es un componente clave indispensable en los dispositivos electrónicos modernos. Ya sea un dispositivo electrónico pequeño o un gran equipo industrial, se requieren PCB de alta calidad y fiables para garantizar el rendimiento y la fiabilidad del dispositivo. Este artículo compartirá consejos y técnicas eficaces para los entusiastas de la industria de las PCB, ayudándoles a dominar el arte del diseño y la fabricación de placas de circuito impreso.

Paso 1: Comprensión de los principios de diseño de placas de circuito impreso

Antes de comenzar a diseñar una placa de circuito impreso, es fundamental comprender a fondo sus principios. Dominar los fundamentos de los principios eléctricos, la transmisión de señales, el control de ruido y la compatibilidad electromagnética puede ayudar a los diseñadores a evitar posibles problemas y mejorar la calidad del diseño. En cuanto a los fundamentos de los principios eléctricos, la transmisión de señales, el control de ruido y la compatibilidad electromagnética, a continuación se presentan algunos conceptos y principios importantes. Principios eléctricos: Voltaje: Representa la diferencia de potencial y actúa como fuerza impulsora del flujo de carga en un circuito. Corriente: Se refiere a la velocidad a la que la carga pasa a través de un conductor, representando el flujo de carga en un circuito. Resistencia: Determina el grado de impedimento del flujo de corriente, medido en ohmios. Capacitancia: Capacidad de almacenar cargas, lo que resulta en la separación de cargas entre dos conductores. Inductancia: Respuesta de un conductor a los cambios de corriente, generando un campo magnético. Transmisión de señales: Línea de transmisión: Cable utilizado para transmitir señales dentro de un circuito. Ancho de banda: Rango de frecuencia que puede transmitir una línea de transmisión de señales. Señal de Reloj: Señal utilizada para sincronizar y temporizar diversos componentes en dispositivos electrónicos. Comunicación en Serie: Método de comunicación que transmite datos bit a bit. Comunicación en Paralelo: Método de comunicación que transmite múltiples bits simultáneamente. Control de Ruido: Interferencia de Señal: Interferencia electromagnética de otros dispositivos o circuitos electrónicos que afecta la calidad de la señal. Bucles de Tierra: Ruido causado por diferencias de potencial en la conexión a tierra entre diferentes ubicaciones. Supresión de Ruido: Reducción de la interferencia de ruido mediante métodos como filtros, blindaje y condensadores de desacoplamiento. Señal Diferencial: Reducción de la interferencia de ruido mediante la combinación de una señal con su señal invertida. Compatibilidad Electromagnética: Radiación Electromagnética: Ondas electromagnéticas generadas por dispositivos electrónicos que pueden interferir con otros dispositivos. Blindaje: Uso de carcasas o capas metálicas para bloquear y aislar la radiación electromagnética y las interferencias. Diseño de la Conexión a Tierra: Planificación y conexión adecuadas de la conexión a tierra del dispositivo para reducir la interferencia electromagnética y los bucles de tierra. Una comprensión completa de estos conceptos le ayudará a abordar problemas y optimizar mejor sus diseños durante el proceso de diseño y fabricación de PCB.

Paso 2: Elegir la herramienta de diseño de placa de circuito impreso adecuada

Elegir la herramienta de diseño de circuitos impresos adecuada es clave para el éxito. Existen numerosas opciones de software de diseño de circuitos impresos potentes en el mercado, como Altium Designer, Eagle y KiCad. Al seleccionar una herramienta que se ajuste a sus necesidades, los diseñadores pueden completar su trabajo de diseño de circuitos impresos de forma eficiente. A continuación, se presentan algunas ventajas y desventajas de software de diseño de circuitos impresos como Altium Designer , Eagle y KiCad .

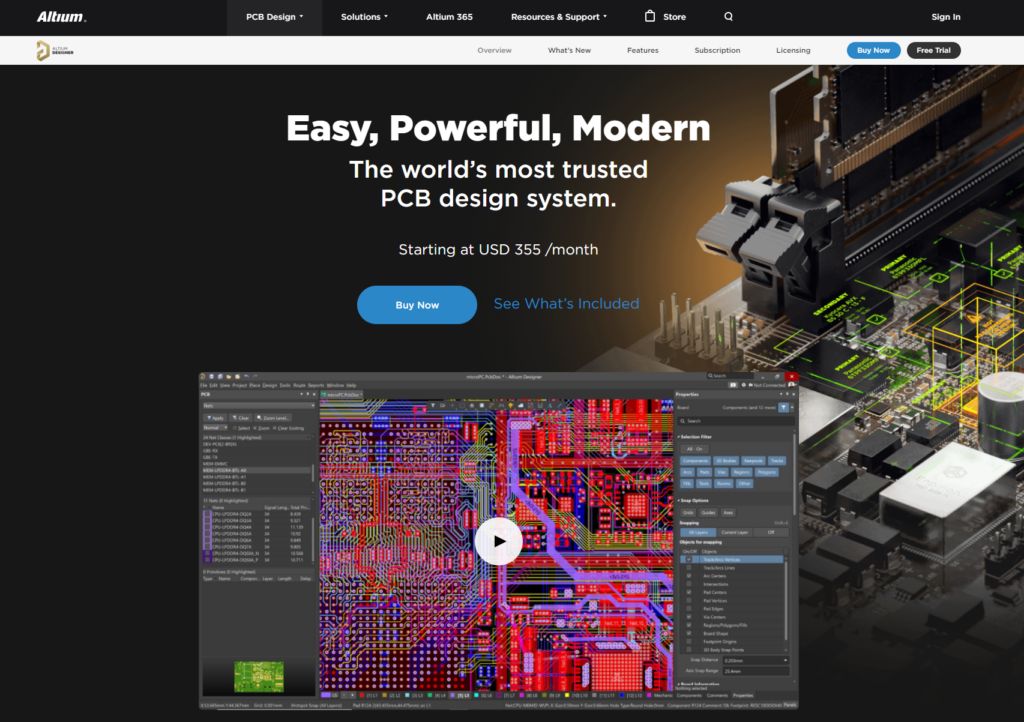

herramienta de diseño de placas de circuito impreso

Ventajas de Altium Designer: Potentes funciones y un completo entorno de diseño, ideal para diseños de PCB complejos. Ofrece una completa biblioteca y una base de datos de componentes para facilitar el uso a los diseñadores. Funciones avanzadas de diseño y enrutamiento que gestionan eficientemente diseños de circuitos complejos. Admite múltiples formatos de archivo y sistemas de control de versiones integrados para facilitar la colaboración en equipo. Ofrece herramientas completas de simulación y validación que facilitan la verificación del diseño y la resolución de problemas. Desventajas de Altium Designer: Alto coste, que puede resultar inasequible para diseñadores individuales o equipos pequeños. La curva de aprendizaje es pronunciada y requiere tiempo para familiarizarse y dominar el software. La gestión de proyectos a gran escala puede requerir especificaciones y recursos informáticos más exigentes.

Herramienta de diseño de placas de circuito impreso Eagle

Ventajas de Eagle: Interfaz intuitiva y fácil de aprender y usar. Ofrece una versión gratuita ideal para diseñadores individuales o proyectos pequeños. Comunidad de usuarios activa y amplio soporte de recursos. Buenas capacidades de diseño y enrutamiento, ideales para diseños de PCB de tamaño mediano. Desventajas de Eagle: Limitaciones de rendimiento en proyectos complejos y de gran escala. Funcionalidad limitada, con ausencia de algunas funciones avanzadas y herramientas de simulación. Puede ser necesario adquirir versiones de pago para acceder a funciones avanzadas y funcionalidades extendidas. herramienta de diseño de placas de circuito impreso 1

Ventajas de KiCad: Gratuito y de código abierto, ideal para diseñadores individuales y equipos pequeños. Ofrece capacidades estables de diseño y enrutamiento para diseños de PCB de tamaño mediano. Comunidad de usuarios activa y amplio soporte de recursos. Funcionalidad de software personalizable y extensible para satisfacer necesidades individuales. Desventajas de KiCad: Curva de aprendizaje pronunciada, que requiere más tiempo para dominarla en comparación con otros programas comerciales. Ciertas funciones avanzadas y herramientas de simulación pueden faltar o ser menos potentes en comparación con el software comercial. Carece de algunas funciones avanzadas como la visualización 3D.

Paso 3: Diseño y enrutamiento cuidadosos en el diseño de placas de circuito impreso

Disposición en el diseño de placas de circuito impreso

Un buen diseño y enrutamiento puede minimizar la interferencia y el ruido de la señal, a la vez que mejora el rendimiento y la estabilidad del circuito. Durante el diseño, los diseñadores deben organizar la ubicación de los componentes con cuidado, prestar atención al enrutamiento de las señales y las líneas eléctricas, y planificar el plano de tierra. Al enrutar, se deben utilizar anchos y espaciados de pista adecuados para evitar interferencias cruzadas y optimizar la integridad de la señal. A continuación, se presentan algunos ejemplos prácticos y técnicas para minimizar la interferencia y el ruido de la señal, y mejorar el rendimiento y la estabilidad del circuito durante el diseño y enrutamiento de PCB. Separación de señales analógicas y digitales: Separe el diseño de las señales analógicas y digitales para evitar interferencias mutuas. Las señales analógicas suelen ser más sensibles y deben aislarse de las señales digitales tanto como sea posible. Planificación del plano de tierra: Una planificación adecuada del plano de tierra reduce el ruido y la interferencia en la ruta de retorno a tierra. Asegúrese de que haya suficientes áreas de plano de tierra y buenas conexiones a los pines de tierra de los componentes relevantes. Gestión de señales de alta velocidad: Para líneas de señal de alta velocidad, utilice técnicas como pares diferenciales, adaptación de impedancia y adaptación de longitud de señal para mantener la integridad de la señal. Estas técnicas pueden reducir la distorsión y la diafonía de la señal, mejorando así su calidad. Separación de líneas de alimentación y señal: Separe el trazado de las líneas de alimentación y señal para minimizar el impacto del ruido de alimentación en las señales. Evite tender las líneas de alimentación y señal en paralelo y manténgalas lo más separadas posible. Evite la interferencia cruzada: Al enrutar, evite cruzar las líneas de señal. La interferencia cruzada puede causar diafonía e interferencia electromagnética, lo que resulta en una calidad de señal degradada. Utilice enrutamiento entre capas o emplee vías para las conexiones entre capas para evitar la interferencia cruzada. Estrategia de asignación de pines: Asigne los pines de forma sensata para mantener las rutas de señal entre los componentes relevantes lo más cortas y directas posible. Esto ayuda a reducir el retraso de transmisión de la señal, la pérdida y la diafonía del circuito. Control de impedancia: Controle la impedancia de las líneas de señal para que coincida con la impedancia característica de los controladores y receptores según los requisitos de diseño. La falta de coincidencia de impedancia puede resultar en problemas de reflexión e integridad de la señal. Disposición de los pines de tierra: Para circuitos analógicos sensibles, intente concentrar los pines de tierra para formar buenos puntos de conexión a tierra, reduciendo el ruido en la ruta de retorno a tierra. Blindaje electromagnético: Para circuitos o módulos sensibles al ruido, se pueden utilizar técnicas de blindaje electromagnético, como el uso de latas de blindaje, blindaje entre capas y aislamiento de plano de tierra, para reducir el impacto de las interferencias externas. Acoplamiento y trenzado: Para señales que requieren acoplamiento, como las señales de reloj y sus correspondientes líneas de tierra, se deben conectar mediante trenzado para minimizar la interferencia y la diafonía.

Paso 4: Considere la gestión térmica

La gestión térmica es un factor esencial a considerar en diseños de placas de circuito impreso (PCB) de alta potencia o de gran tamaño. La correcta colocación de disipadores, ventiladores o disipadores es necesaria para garantizar que la temperatura del circuito se mantenga dentro de límites aceptables. Además, la elección de materiales y técnicas térmicas adecuadas, como disipadores, almohadillas térmicas y grasa térmica, puede mejorar la eficacia de la disipación térmica. En lo que respecta a la gestión térmica en dispositivos electrónicos o placas de circuito, los disipadores, almohadillas y grasa térmica son soluciones comunes. Cada uno funciona según principios diferentes, y a continuación se explica cada uno. Un disipador es un componente metálico con alta conductividad térmica, generalmente de aluminio o cobre. Su principio de funcionamiento consiste en aumentar la superficie y proporcionar una mayor superficie de disipación para acelerar la conducción y disipación del calor. El disipador entra en contacto directo con el componente que requiere refrigeración, como un procesador o un amplificador de potencia, y transfiere el calor desde la superficie del componente al disipador mediante conducción térmica. El calor se disipa al aire circundante a través de la mayor superficie de las aletas del disipador. El diseño de disipadores de calor generalmente se centra en maximizar la superficie, mejorar la eficiencia de disipación de calor y optimizar la convección del flujo de aire para optimizar la refrigeración. Una almohadilla térmica es un material blando, generalmente de gel de silicona o caucho, con buena conductividad térmica. Su principio de funcionamiento consiste en rellenar el espacio entre la fuente de calor y el disipador para mejorar la eficiencia de la conducción térmica. Las almohadillas térmicas se pueden colocar entre componentes electrónicos (como chips o módulos de potencia) y disipadores. Presentan cierta compresibilidad, lo que les permite rellenar espacios irregulares y proporcionar una mejor conducción térmica. La conductividad térmica de la almohadilla térmica facilita la transferencia rápida del calor de la fuente de calor al disipador, logrando así una gestión térmica eficaz. La grasa térmica es un compuesto de alta conductividad térmica, generalmente hecho de grasa de silicona u óxidos metálicos. Su principio de funcionamiento consiste en rellenar pequeños espacios entre la superficie de los componentes electrónicos y el disipador, mejorando así la eficiencia de la conducción térmica entre ambos. La función principal de la grasa térmica es rellenar pequeñas irregularidades y espacios superficiales, reduciendo la resistencia térmica en la interfaz térmica y mejorando la eficiencia de la conducción térmica. Aplicando una cantidad adecuada de grasa térmica, se logra un mejor contacto térmico, lo que mejora la conducción del calor desde la fuente hasta el disipador. Estas soluciones de gestión térmica son cruciales en los dispositivos electrónicos, ya que ayudan a transferir eficientemente el calor desde las fuentes hasta los disipadores y garantizan que la temperatura del dispositivo se mantenga dentro de un rango seguro.

Paso 5: Selección de materiales y fabricantes adecuados

Elegir materiales de PCB de alta calidad y fabricantes confiables es crucial para garantizar el rendimiento y la fiabilidad de la PCB. Los materiales premium ofrecen una mejor transmisión de señal y resistencia mecánica, mientras que los fabricantes confiables garantizan procesos de fabricación de alta calidad y entregas puntuales. A continuación, se presentan algunas marcas reconocidas de materiales para PCB. Isola es un fabricante líder mundial de materiales de sustrato aislante de alto rendimiento y ofrece una amplia gama de soluciones de materiales para PCB. Rogers Corporation se especializa en materiales de alto rendimiento y ofrece materiales innovadores para PCB, como las series RO4000, RO3000 y RT/duroid, para la industria electrónica.

Corporación Rogers

Panasonic es un reconocido fabricante de productos electrónicos que también ofrece una variedad de materiales para PCB, incluidos sustratos de poliimida y láminas de cobre de alto rendimiento.

Panasonic

Shengyi Technology es uno de los principales fabricantes de materiales de PCB en China y ofrece una amplia gama de láminas de cobre, películas preimpregnadas y materiales de sustrato.

ITEQ es un proveedor líder mundial de materiales de sustrato de alto rendimiento, como placas de fibra de vidrio, placas de poliimida y materiales multicapa. Ventec International Group ofrece soluciones innovadoras en materiales para PCB, incluyendo materiales de alta velocidad y alta frecuencia, materiales de gestión térmica y materiales ecológicos. TUC es un proveedor especializado en materiales para PCB rígidos y flexibles, y sus productos se utilizan ampliamente en las industrias de la automoción, las comunicaciones y la electrónica de consumo.

Paso 6: Realizar pruebas y validaciones rigurosas

Realizar pruebas y validaciones rigurosas es un paso esencial antes de iniciar la producción en masa de la PCB. Mediante diversos métodos de prueba, como pruebas funcionales, de integridad de señal y de fiabilidad, se garantiza que el rendimiento de la PCB cumpla con las expectativas y se identifican y abordan posibles problemas. Las pruebas funcionales, de integridad de señal y de fiabilidad son métodos importantes en el diseño y la fabricación de PCB, que ayudan a garantizar su rendimiento y fiabilidad. A continuación, se presentan algunos métodos y pasos comunes para estas pruebas. Las pruebas funcionales tienen como objetivo verificar si los circuitos y componentes de la PCB funcionan según lo previsto. Estas pruebas se pueden realizar mediante los siguientes pasos: Elaborar un plan de pruebas: Determinar las funciones que se probarán y los resultados esperados. Escribir guiones de prueba: Preparar guiones o casos de prueba según el plan de pruebas. Configurar el equipo de prueba: Adquirir el equipo y las herramientas de prueba necesarios, como osciloscopios, multímetros, etc. Conectar el equipo de prueba: Conectar el equipo de prueba a las interfaces o pines correspondientes de la PCB. Ejecutar las pruebas: Seguir los guiones de prueba paso a paso y registrar los resultados. Análisis de los resultados: Analice los resultados de las pruebas para confirmar el correcto funcionamiento. Solucione los problemas: Si identifica algún problema durante las pruebas, localice y resuelva las fallas y, a continuación, vuelva a realizar las pruebas según corresponda. Las pruebas de integridad de la señal se utilizan para garantizar que las señales no se vean afectadas por ruido, distorsión o interferencias durante su transmisión en la PCB. Estos son los pasos generales para realizar pruebas de integridad de la señal. Diseño de una placa de prueba de integridad de la señal: Cree una placa o circuito dedicado para las pruebas de integridad de la señal. Definición de los puntos de prueba: Seleccione las rutas de la señal y los puntos de prueba que se van a probar. Añada sondas de señal: Conecte sondas de señal a los puntos de prueba para supervisar la forma de onda de las señales. Aplicación de señales: Inyecte las señales adecuadas en los puntos de prueba. Observación de las formas de onda de la señal: Utilice dispositivos como osciloscopios o analizadores lógicos para observar la forma de onda, el ruido y la sincronización de las señales. Análisis de los resultados: Evalúe la integridad de la señal comparando las formas de onda de la señal esperadas con las observadas. Optimización del diseño: Si encuentra algún problema de integridad de la señal, ajuste el diseño de la PCB, como cambiar el enrutamiento, añadir resistencias de terminación o incorporar blindaje. Las pruebas de confiabilidad tienen como objetivo evaluar el rendimiento y la fiabilidad de la PCB durante su funcionamiento a largo plazo. A continuación, se presentan algunos métodos comunes para realizar pruebas de confiabilidad. Pruebas de ciclos de temperatura: Coloque la PCB en diferentes entornos de temperatura, como altas y bajas temperaturas, para simular condiciones de funcionamiento extremas. Pruebas de vibración: Conecte la PCB a una mesa de vibración y sométala a pruebas de vibración a diferentes frecuencias y amplitudes para simular entornos de vibración durante el transporte o el funcionamiento. Pruebas de humedad:Exponga la PCB a un ambiente con alta humedad para comprobar su tolerancia y simular condiciones de trabajo húmedas. Pruebas de tensión térmica eléctrica: Evalúe la durabilidad de los componentes electrónicos y las uniones soldadas de la PCB mediante la aplicación de corriente eléctrica y la realización de pruebas de ciclos térmicos. Pruebas de rendimiento eléctrico: Realice mediciones de parámetros eléctricos en la PCB, como resistencia, capacitancia, resistencia de aislamiento, etc., para verificar el cumplimiento de las especificaciones. Evaluación de fiabilidad: Evalúe la fiabilidad de la PCB e identifique posibles problemas según los resultados de las pruebas y los requisitos de las especificaciones. Dominar el arte del diseño y la fabricación de placas de circuito impreso (PCB) requiere aprendizaje y práctica continuos. Al comprender a fondo los principios de diseño de placas de circuito impreso (PCB), seleccionar las herramientas adecuadas, realizar un diseño y un enrutamiento cuidadosos, considerar la gestión térmica, elegir los materiales y fabricantes adecuados, y realizar rigurosas pruebas y validaciones, los entusiastas de la industria de las PCB pueden mejorar la calidad del diseño y garantizar el rendimiento y la fiabilidad de las PCB. ¡Con un esfuerzo constante por la excelencia, usted también puede convertirse en un experto en el diseño y la fabricación de placas de circuito impreso!
