<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">Por qué el ensamblaje SMT es la opción preferida para la fabricación de PCBA: costo, velocidad y precisión
2024-10-24Reportero: SprintPCB

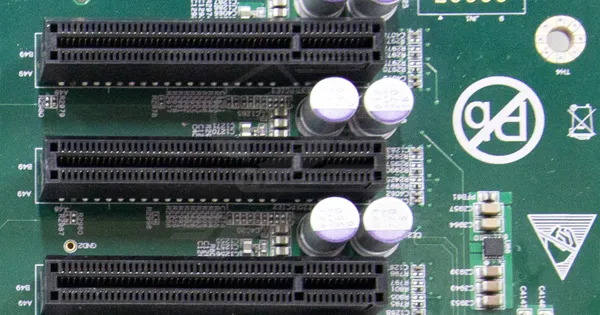

¿Qué es el ensamblaje SMT?
La tecnología de montaje superficial (SMT) es un método de ensamblaje electrónico que permite montar componentes electrónicos directamente sobre la superficie de una placa de circuito impreso (PCB) sin necesidad de utilizar técnicas tradicionales de orificio pasante. En comparación con la tecnología de orificio pasante, la SMT simplifica el proceso de producción, reduce la necesidad de taladrar y el uso de cables complejos, y permite la fabricación de dispositivos electrónicos más pequeños y compactos.
Proceso de ensamblaje SMT
El ensamblaje SMT se caracteriza por un alto nivel de automatización, lo que permite la colocación rápida y precisa de componentes en las PCB. Este proceso consta de varios pasos clave:
Aplicación de pasta de soldadura:
Las almohadillas de soldadura se preparan con pasta de soldar, que generalmente se aplica mediante un proceso de plantilla similar a la serigrafía. La plantilla garantiza una aplicación precisa de la soldadura en las zonas donde se colocarán los dispositivos de montaje superficial (SMD). La pasta de soldar actúa como adhesivo y conductor, permitiendo que los componentes se adhieran firmemente a la placa.
Colocación automatizada de componentes:
Una vez aplicada la pasta de soldadura, máquinas altamente especializadas recogen y colocan los componentes en la placa con extrema precisión. Los componentes se introducen en la máquina mediante carretes o bandejas, y la máquina alinea y posiciona cada componente en sus correspondientes almohadillas de soldadura. Este nivel de automatización elimina la colocación manual, lo que reduce el error humano y aumenta la velocidad de producción.
Soldadura por reflujo:
El siguiente paso es la soldadura por reflujo, en la que se calienta toda la placa para fundir la pasta de soldadura, creando una unión permanente entre los componentes y la PCB. Para ello, se utilizan hornos de reflujo, y se pueden emplear varios métodos, entre ellos: - Reflujo infrarrojo: Este método utiliza radiación infrarroja para calentar la soldadura. - Reflujo por convección: El aire caliente circula dentro del horno para transferir el calor uniformemente. - Reflujo en fase de vapor: Un líquido vaporizado transfiere el calor a la soldadura, proporcionando un control preciso de la temperatura. Cada método tiene ventajas e inconvenientes, especialmente si se consideran las consideraciones ambientales, como la soldadura sin plomo, que requiere temperaturas más altas.
Montaje de doble cara:
Si el diseño de la PCB requiere componentes en ambos lados, el proceso se repite para el lado opuesto. Se debe tener cuidado para evitar que los componentes del primer lado se dañen durante el segundo calentamiento. Los componentes sensibles al calor pueden añadirse posteriormente para evitar la exposición al proceso de reflujo.
Limpieza y eliminación de residuos:
Tras la soldadura, las placas de circuito impreso (PCB) suelen contener residuos de fundente o soldadura que, si no se eliminan, pueden provocar cortocircuitos. Se utilizan procesos de limpieza para eliminar el exceso de material, dejando las placas libres de contaminación.
Inspección y pruebas:
El ensamblaje SMT implica rigurosas inspecciones y pruebas para garantizar la calidad. Los sistemas de Inspección Óptica Automatizada (IOA) comparan el producto final con una imagen de referencia para detectar problemas como componentes desalineados, soldadura insuficiente o piezas faltantes. Además, las pruebas funcionales verifican que el circuito funcione correctamente antes del envío.
Beneficios del ensamblaje SMT en la fabricación de PCBA
La tecnología de montaje superficial (SMT) ofrece varias ventajas notables en la fabricación de PCBA , especialmente en cuanto a eficiencia, reducción de costes y flexibilidad de diseño en la producción en masa. A continuación, se resumen estas ventajas:
Reducción de costos
La tecnología SMT reduce significativamente los costos de producción al simplificar el proceso de fabricación. La tecnología tradicional de orificio pasante requiere perforar e insertar los cables de los componentes, lo cual requiere mucho tiempo y aumenta los costos de fabricación. La tecnología SMT elimina la mayoría de los requisitos de perforación, lo que aumenta la eficiencia del proceso. Además, los componentes SMT son más pequeños y ligeros, lo que reduce el consumo de materias primas y, por lo tanto, genera un mayor ahorro de costos.
Dispositivos más pequeños y ligeros
La tecnología SMT permite montar componentes en ambos lados de la PCB, lo que aumenta considerablemente la densidad de componentes y la flexibilidad de diseño. El pequeño tamaño de los componentes SMT permite diseños de PCBA más compactos, lo cual es crucial para industrias como la de smartphones, tablets, wearables y la aeroespacial, donde la miniaturización y la alta eficiencia son esenciales.
Automatización y consistencia
El proceso de ensamblaje SMT está altamente automatizado y utiliza maquinaria para colocar y soldar componentes con precisión. Los equipos SMT modernos pueden colocar decenas de miles de componentes por hora con alta precisión, acelerando la producción y reduciendo errores y defectos. Esta automatización mejora la consistencia de la producción, garantizando la calidad y la estabilidad en la fabricación a gran escala.
Rendimiento eléctrico mejorado
Los componentes SMT suelen ser más pequeños y tener terminales más cortos, lo que reduce la resistencia y la inductancia en el circuito, mejorando así la transmisión de la señal y el rendimiento eléctrico general. Esta ventaja es especialmente importante para aplicaciones de alta frecuencia, como las comunicaciones 5G, los centros de datos y los dispositivos informáticos de alto rendimiento.
Mayor flexibilidad de diseño
La tecnología SMT elimina la necesidad de orificios pasantes, lo que permite a los diseñadores montar componentes en ambos lados de la PCB. Esto ofrece mayor libertad de diseño, haciendo que los circuitos sean más compactos y eficientes, y permitiendo la integración de funciones más avanzadas, especialmente en dispositivos con limitaciones de espacio. Además, los componentes SMT pueden coexistir con componentes de orificio pasante, adaptándose a diseños que requieren mayor resistencia mecánica o gestión térmica.
Escalabilidad para la producción en masa
El alto nivel de automatización de SMT lo hace altamente escalable, permitiendo a los fabricantes de PCBA aumentar la producción sin comprometer la calidad. Esta escalabilidad es crucial para industrias como la electrónica de consumo y la fabricación de automóviles, donde se pueden producir millones de unidades al año. SMT ofrece una solución eficiente para operaciones a gran escala con tasas de defectos mínimas.
Velocidad de montaje y reducción de la intervención manual
El SMT reduce la necesidad de intervención manual en comparación con la tecnología tradicional de orificio pasante. Las técnicas de orificio pasante requieren que los trabajadores alineen manualmente los cables de los componentes y los inserten en los orificios perforados, mientras que el SMT utiliza máquinas automatizadas para colocar los componentes, lo que aumenta significativamente la velocidad de producción y reduce el error humano. Los equipos automatizados pueden colocar más de 25 000 componentes por hora, lo que mejora aún más la eficiencia.
Densidad de componentes y ensamblaje de doble cara en SMT
El SMT permite colocar más componentes en el mismo espacio, lo que aumenta la densidad de componentes y permite que los dispositivos electrónicos modernos sean más funcionales, ocupando menos espacio. El ensamblaje a doble cara es otra ventaja clave del SMT, ya que permite montar componentes en ambos lados de la PCB, optimizando el espacio y permitiendo diseños más complejos. Esta flexibilidad es especialmente beneficiosa para dispositivos sensibles al tamaño, como teléfonos inteligentes y tecnología wearable.
Coexistencia con componentes de orificio pasante
Si bien el SMT se ha convertido en el estándar para la mayoría de los ensambles de PCB, ciertas aplicaciones aún requieren componentes de orificio pasante, especialmente cuando se requiere mayor resistencia mecánica, como conectores de alimentación y disipadores de calor. Los componentes SMT y de orificio pasante pueden coexistir en la misma placa, lo que ofrece a los diseñadores más opciones y equilibra la fiabilidad y la flexibilidad.
El papel clave de la tecnología SMT en la electrónica moderna
El ensamblaje SMT ha revolucionado el proceso de fabricación de PCBA, ofreciendo beneficios que van más allá del ahorro de costos y la automatización. Al eliminar la necesidad de taladrar, reducir la intervención manual y aumentar la velocidad y flexibilidad de producción, el SMT se ha convertido en la piedra angular de la fabricación electrónica moderna. La capacidad de producir placas de circuito más pequeñas, ligeras y complejas ha convertido al SMT en una tecnología indispensable para el futuro de la electrónica. Con ventajas como mayor confiabilidad, mejor rendimiento y escalabilidad para la producción en masa, el SMT se ha convertido en el método preferido por fabricantes de todo el mundo. A medida que crece la demanda de dispositivos electrónicos compactos y de alto rendimiento, el SMT seguirá impulsando los avances en los sectores de la electrónica de consumo, la industria aeroespacial, la automoción y las telecomunicaciones.
