<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">Una explicación del proceso de fabricación de la placa PCB multicapa

2024-01-16Reportero: SprintPCB

SprintPCB ofrece servicios de fabricación de placas PCB multicapa de alta calidad , desde el diseño hasta las pruebas, garantizando un rendimiento y una fiabilidad óptimos. En los equipos electrónicos modernos, las placas PCB multicapa se utilizan cada vez más. Como fabricante profesional de PCB, SprintPCB cuenta con más de 17 años de experiencia en servicios profesionales, proporcionando PCB de alta calidad de diversos tipos y complejidades a miles de empresas satisfechas en todo el mundo. Este artículo combina la experiencia y los conocimientos profesionales de SprintPCB para presentar en detalle el proceso de fabricación de placas PCB multicapa.

Etapa de diseño

Los ingenieros electrónicos necesitan usar software especializado de diseño asistido por computadora (CAD) para diseñar el diagrama del circuito de la placa PCB multicapa. En esta etapa, se deben considerar factores como la función, el rendimiento, el tamaño y el costo del circuito. El equipo de diseño CAD de SprintPCB cuenta con amplia experiencia y conocimientos profesionales, y puede ofrecer a sus clientes soluciones de diseño óptimas.

Etapa de fabricación de placas

Una vez finalizado el diseño, es necesario convertir el diagrama del circuito en una placa de circuito real. Este proceso suele incluir los siguientes pasos:

Transferencia de imágenes

Transfiera la imagen del circuito al sustrato cubierto con una lámina de cobre.

Aguafuerte

Utilice una solución química para eliminar el exceso de lámina de cobre, dejando solo la imagen del circuito.

Perforación

Perfore agujeros en la placa de circuito para instalar componentes electrónicos. SprintPCB cuenta con una planta avanzada de fabricación y procesamiento de placas PCB que puede completar estos pasos con rapidez y precisión.

Etapa de montaje

Una vez terminada la placa de circuito, puede comenzar el ensamblaje de los componentes electrónicos. Este proceso suele incluir los siguientes pasos:

SMD

Conecte los componentes electrónicos a la placa de circuito.

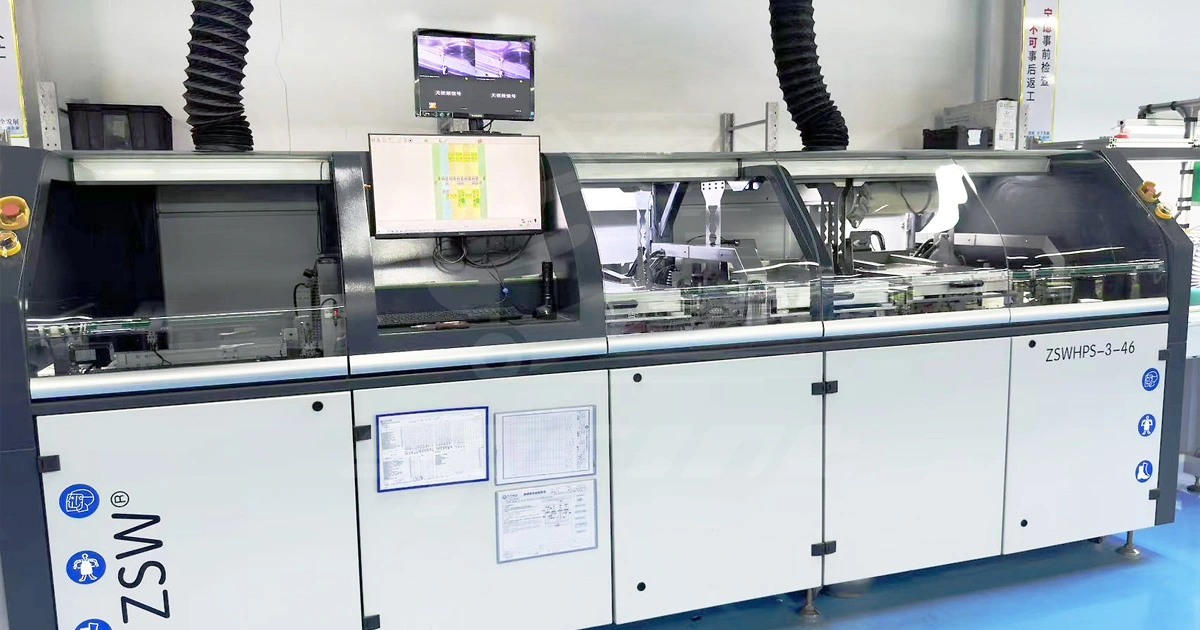

Soldadura

Utilice soldadura para asegurar los componentes electrónicos a la placa de circuito.

Inspección

Utilice equipos especiales para verificar el rendimiento de la placa de circuito y garantizar que no haya cortocircuitos ni circuitos abiertos. Los servicios de procesamiento de PCBA de SprintPCB abarcan servicios integrales como adquisición de componentes, SMT de precisión, DIP, soldadura de cables y pruebas funcionales.

Fase de prueba

La placa PCB multicapa completa debe someterse a pruebas para garantizar que su rendimiento cumpla con los requisitos de diseño. Este proceso suele incluir pruebas funcionales, de rendimiento y de durabilidad. SprintPCB garantiza que la seguridad de sus productos cuenta con las certificaciones IATF16949, ISO 9001 y UL. El proceso de fabricación de placas PCB multicapa es complejo y delicado, y requiere los conocimientos y habilidades profesionales de ingenieros electrónicos. Como fabricante profesional de PCB, SprintPCB se compromete a ofrecer a sus clientes servicios integrales de fabricación de placas de circuito impreso de alta gama, desde la elaboración de muestras de I+D hasta la producción en masa. Esperamos colaborar con usted y contribuir al éxito de su negocio.
