¿Por qué la PCB de cerámica es la primera opción para dispositivos electrónicos de alto rendimiento?

2024-09-06Reportero: SprintPCB

Las PCB cerámicas, también conocidas como sustratos cerámicos o placas recubiertas de cerámica, se diferencian de las PCB tradicionales fabricadas con materiales orgánicos como la fibra de vidrio y la resina epoxi. Las PCB cerámicas se fabrican uniendo una lámina de cobre directamente sobre un sustrato de materiales cerámicos como óxido de aluminio (Al₂O₃), nitruro de aluminio (AlN) u otros, mediante un proceso denominado cobre unido directamente (DBC). Este proceso de sinterización a alta temperatura fusiona la lámina de cobre con el sustrato cerámico, creando una placa con excelente aislamiento eléctrico y conductividad térmica. Las PCB cerámicas se pueden grabar, al igual que las PCB tradicionales, para formar circuitos complejos con buena capacidad de conducción de corriente, lo que las hace ideales para aplicaciones electrónicas de alta potencia.

Materiales comunes de sustrato cerámico

El rendimiento de las PCB cerámicas depende en gran medida del material de sustrato utilizado. Los diferentes materiales cerámicos ofrecen características distintivas en cuanto a propiedades térmicas, eléctricas y mecánicas. A continuación, se detallan algunos materiales de sustrato cerámico comunes:

Óxido de aluminio (Al₂O₃)

El óxido de aluminio es el material de sustrato cerámico más comúnmente usado debido a su buena conductividad térmica, resistencia mecánica y propiedades de aislamiento eléctrico. Es ampliamente utilizado en electrónica de potencia, refrigeración de LED y comunicaciones por microondas debido a su abundante disponibilidad y costo moderado. Las cerámicas de óxido de aluminio están disponibles en diferentes grados según la pureza (75%, 96% y 99,5% de pureza). Si bien la variación en el contenido de óxido de aluminio no afecta significativamente sus propiedades eléctricas, influye en gran medida en su rendimiento mecánico y conductividad térmica. Los sustratos de óxido de aluminio de alta pureza son más densos, tienen menor pérdida dieléctrica y mejor suavidad superficial, lo que los hace adecuados para aplicaciones de mayor demanda. La conductividad térmica del óxido de aluminio generalmente varía de 18 a 36 W/(m·K), y su coeficiente de expansión térmica (CTE) está entre 4,5 y 10,9 x 10⁻⁶/K, lo que lo hace compatible con los materiales semiconductores comunes. Sin embargo, en comparación con otros materiales cerámicos de alta conductividad térmica, sus capacidades de disipación de calor son relativamente menores, lo que limita su uso en aplicaciones que requieren un rendimiento térmico extremo.

Nitruro de aluminio (AlN)

El nitruro de aluminio ofrece una conductividad térmica mucho mayor que el óxido de aluminio, que suele oscilar entre 80 y 200 W/(m·K) a temperatura ambiente, pudiendo alcanzar hasta 300 W/(m·K). Su CTE es muy similar al del silicio, lo que lo convierte en un sustrato ideal para dispositivos semiconductores de potencia. En aplicaciones de alta densidad de potencia, la baja constante dieléctrica del AlN y sus excelentes capacidades de gestión térmica mejoran significativamente la fiabilidad y el rendimiento de los dispositivos. Sin embargo, el elevado coste de fabricación del AlN limita su uso en sectores donde los costes son cruciales.

Óxido de berilio (BeO)

El óxido de berilio es un material cerámico de excepcional alta conductividad térmica, cuya conductividad supera a la de la mayoría de los metales, alcanzando los 330 W/(m·K). Es ideal para aplicaciones con una densidad de potencia extremadamente alta. Sin embargo, debido a su toxicidad, se requieren estrictas medidas de seguridad durante su fabricación y uso, lo que limita su rango de aplicación.

Diferencias clave entre las PCB cerámicas y las PCB tradicionales

Diferencia material:

PCB cerámicos: Fabricados con materiales cerámicos como óxido de aluminio, nitruro de aluminio u óxido de berilio, que ofrecen una conductividad térmica superior, resistencia a altas temperaturas y aislamiento eléctrico. PCB tradicionales: Fabricados con materiales orgánicos como epoxi reforzado con fibra de vidrio (FR-4) o poliimida, con menor conductividad térmica y resistencia al calor, aptos para productos electrónicos en general.

Gestión térmica:

PCB cerámicos: Alta conductividad térmica, ideales para dispositivos electrónicos de alta potencia, lo que permite una rápida disipación del calor para evitar el sobrecalentamiento. PCB tradicionales: Baja conductividad térmica, por lo que a menudo requieren disipadores de calor adicionales o materiales térmicos para la gestión térmica, especialmente en aplicaciones de alta potencia.

Resistencia mecánica y durabilidad:

PCB cerámicos: Alta resistencia, dureza y resistencia a la corrosión, lo que los hace adecuados para entornos hostiles, como altas temperaturas, altas presiones y condiciones químicamente corrosivas. PCB tradicionales: Menor resistencia mecánica, propensos a sufrir daños por humedad, corrosión química y fluctuaciones de temperatura.

Aislamiento eléctrico:

PCB cerámicos: Excelente aislamiento eléctrico, especialmente adecuados para aplicaciones de alta tensión. PCB tradicionales: Propiedades de aislamiento más débiles, que pueden degradarse con el aumento de temperatura.

Aplicaciones:

PCB cerámicos: Se utilizan principalmente en aplicaciones que requieren alta conductividad térmica, resistencia a altas temperaturas, alta densidad de corriente y alta confiabilidad, como electrónica de potencia, circuitos de radiofrecuencia (RF), iluminación LED y la industria aeroespacial. PCB tradicionales: Se utilizan ampliamente en electrónica de consumo, dispositivos de comunicación, electrónica automotriz, etc., debido a su menor costo y amplia aplicabilidad.

Complejidad de fabricación:

PCB cerámicas: Procesos de fabricación complejos, en particular la unión a alta temperatura de láminas de cobre a sustratos cerámicos (p. ej., procesos DBC o LTCC/HTCC), lo que incrementa los costes. PCB tradicionales: Procesos de fabricación más maduros y sencillos, especialmente para PCB FR-4, con costes más bajos.

PCB de cerámica vs. PCB de aluminio

1. Diferencias en conductividad térmica:

El aluminio es un buen conductor del calor, con una conductividad térmica de hasta 237 W/(m·K). Sin embargo, en las PCB de aluminio, una capa aislante entre la base de aluminio y la capa del circuito reduce considerablemente la disipación de calor, lo que dificulta la gestión térmica del sistema.

2. Aislamiento eléctrico y resistencia estructural:

El aluminio es un conductor, por lo que las PCB de aluminio deben usar una capa aislante eléctrica entre el circuito y la base de aluminio para evitar cortocircuitos. Este diseño no es ideal para la conducción térmica. Por el contrario, los materiales cerámicos ofrecen un excelente aislamiento eléctrico, lo que elimina la necesidad de capas aislantes adicionales. Esto permite que las PCB cerámicas disipen el calor eficazmente y mantengan un rendimiento eléctrico estable en aplicaciones de alta tensión y alta temperatura. Por ejemplo, tanto el óxido de aluminio como el nitruro de aluminio presentan altas tensiones de ruptura, lo que los hace ideales para equipos de alta potencia.

3. Rango de temperatura de funcionamiento:

Las PCB de cerámica ofrecen una resistencia térmica superior a las de aluminio. La mayoría de las PCB de aluminio funcionan eficazmente en un rango de temperatura de -40 °C a 150 °C, pero las PCB de cerámica pueden soportar temperaturas de hasta 350 °C, lo que las hace adecuadas para entornos de alta temperatura, como dispositivos de potencia, sistemas de control de motores y luces LED que generan mucho calor.

4. Costo de producción:

Las PCB de aluminio son relativamente económicas de fabricar gracias a su estructura simple y a la amplia disponibilidad del aluminio como material. Por el contrario, las PCB cerámicas, especialmente las fabricadas con nitruro de aluminio y óxido de berilio, tienen costos de producción más elevados debido a sus procesos de fabricación más complejos y al alto coste de las materias primas. Sin embargo, en aplicaciones que requieren una gestión térmica y un aislamiento eléctrico superiores, el mayor costo de las PCB cerámicas suele justificarse por sus ventajas en términos de rendimiento.

Ventajas de las PCB de cerámica

Excelente disipación del calor:

La alta conductividad térmica de los materiales cerámicos garantiza que el calor generado por los componentes de alta potencia se pueda disipar rápidamente, evitando el sobrecalentamiento y garantizando un funcionamiento estable del dispositivo.

Alto aislamiento eléctrico:

Los sustratos cerámicos ofrecen un excelente aislamiento eléctrico, incluso a altos voltajes, lo que los hace ideales para aplicaciones que requieren alta potencia y confiabilidad, como electrónica de potencia, circuitos de RF y dispositivos médicos.

Alta resistencia mecánica y durabilidad:

Las PCB de cerámica son altamente resistentes al estrés físico, la corrosión y las duras condiciones ambientales, lo que las hace duraderas y confiables en aplicaciones críticas como la electrónica aeroespacial y militar.

Mayor confiabilidad a altas temperaturas:

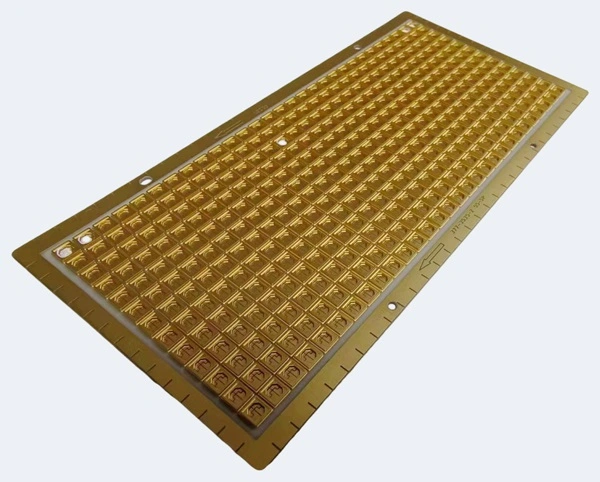

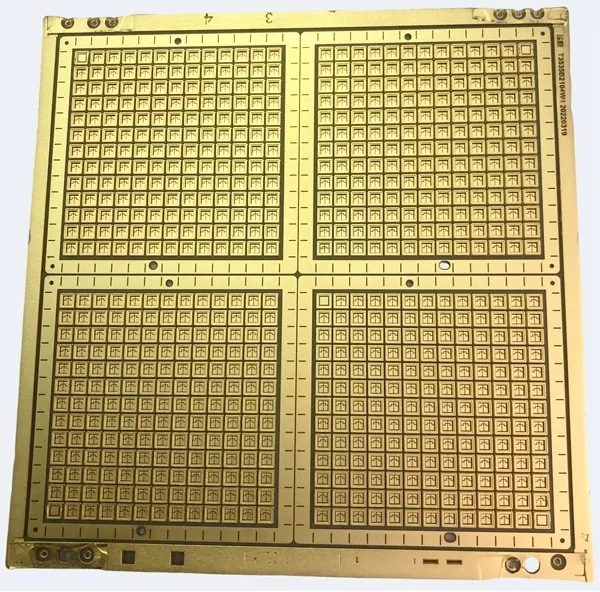

Los PCB de cerámica pueden funcionar en temperaturas extremas sin degradación del rendimiento, lo que garantiza un funcionamiento confiable en entornos de alta temperatura, como equipos industriales y electrónica automotriz. Placa de circuito cerámico

Aplicaciones de las PCB cerámicas

Electrónica de potencia:

Los PCB de cerámica se utilizan ampliamente en módulos de potencia y sistemas de control de potencia, ya que su excelente disipación de calor y aislamiento eléctrico los hacen ideales para dispositivos de alta potencia, como inversores, controladores de motores y fuentes de alimentación.

Circuitos de RF y microondas:

La baja pérdida dieléctrica de los materiales cerámicos los hace ideales para aplicaciones de alta frecuencia, como sistemas de comunicación por radiofrecuencia (RF), circuitos de microondas y equipos de radar. Su capacidad para mantener la integridad de la señal a altas frecuencias es crucial para su rendimiento.

Iluminación LED:

Las PCB cerámicas se utilizan comúnmente en aplicaciones de iluminación LED, especialmente en LED de alta potencia. Su excelente disipación térmica garantiza un funcionamiento eficiente y una larga vida útil de los LED.

Dispositivos médicos:

Debido a su alta confiabilidad, aislamiento eléctrico y resistencia al calor, los PCB de cerámica se utilizan en dispositivos médicos que requieren un rendimiento estable, como sistemas de imágenes e instrumentos quirúrgicos.

Electrónica aeroespacial y militar:

Las PCB cerámicas se emplean en entornos hostiles, como las aplicaciones aeroespaciales y militares, donde la fiabilidad, la durabilidad y el alto rendimiento son cruciales. Estas aplicaciones suelen requerir materiales que soporten temperaturas extremas y tensiones mecánicas. Las PCB cerámicas ofrecen claras ventajas sobre las PCB tradicionales y las PCB de aluminio, especialmente en términos de gestión térmica, aislamiento eléctrico y resistencia mecánica. Son la opción preferida en aplicaciones de alta potencia, alta frecuencia y alta temperatura, como la electrónica de potencia, los circuitos de radiofrecuencia y la iluminación LED. Si bien las PCB cerámicas tienen un mayor coste de fabricación, su rendimiento superior en aplicaciones críticas las convierte en una inversión valiosa para las industrias que requieren soluciones electrónicas fiables y duraderas. SprintPCB cuenta con una amplia experiencia en la fabricación de PCB cerámicas y es capaz de ofrecer productos de alta calidad para satisfacer las demandas de estas exigentes aplicaciones. Mediante procesos de fabricación avanzados y un estricto control de calidad, SprintPCB se compromete a ofrecer a sus clientes soluciones de PCB cerámicas de primera calidad, garantizando la estabilidad y fiabilidad del producto.
